剖分式枕木滑动轴承座结构设计

　　在带式输送、矿山破碎、建材筛分这类长距离轴系传动场景里，枕木轴承是承担径向载荷、为旋转轴提供稳定支撑的核心基础部件，这类应用场景普遍存在粉尘大、载荷波动明显、连续运行时长高的特点，对支撑部件的安装便捷性、维护效率、载荷适配性都有明确的工程要求。这款剖分式结构的枕木轴承，在设计阶段就优先考虑了现场运维的实际痛点：不同于整体式轴承座需要沿轴向拆装整套传动组件才能完成轴瓦更换，上下分体的座体结构可以在不拆卸联轴器、带轮等轴端部件的前提下，直接拆开上盖完成轴瓦检修、润滑脂补充或者磨损件更换，能大幅缩短产线停机维护的时间，尤其适配那些不允许长时间停机的连续生产场景。从结构功能来看，这款轴承的座体采用带加强筋的灰铸铁材质构型，

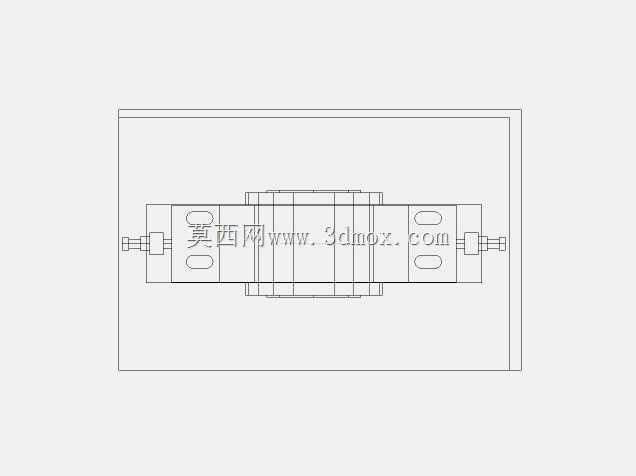

　　底座部分设置了两个对称的长圆形安装孔，安装孔的长轴方向沿轴系的垂直方向布置，允许安装时对轴系的中心距做小范围微调，抵消安装面加工误差或者机架焊接变形带来的位置偏差，降低现场安装的对位难度。座体与轴瓦的配合面设计了定位止口，上下座体合装时通过止口实现精准定位，避免合装后出现轴瓦错位、轴系卡滞的问题；上盖部分预留了注油通道，可以直接对接标准规格的油杯，运行过程中无需拆开上盖就能完成润滑脂加注，保证轴瓦与转轴接触面的润滑状态，减少干摩擦带来的磨损。设计过程中针对载荷传递路径做了优化：径向载荷从转轴传递到轴瓦后，会通过轴瓦与座体的贴合面均匀分散到整个座体承载区，再通过底座的安装面传递到设备机架，在座体的承载过渡区域设置了渐变式的加强筋结构，

　　既避免了直角结构带来的应力集中问题，也能在控制整体铸件重量的前提下提升座体的结构刚性，避免重载运行时座体出现形变导致轴系偏心。从安装边界来看，这款轴承的轴向宽度适配直径60mm左右的常规转轴，底座的安装孔中心距、座体总高度都匹配常规输送设备、中小型传动机构的安装尺寸，安装时不需要对原有设备的机架做额外改造，直接替换同规格的旧轴承座即可完成适配。轴瓦部分采用了嵌入式的固定结构，轴瓦与座体之间设置了防转销，避免转轴转动时轴瓦跟转导致配合面磨损；上下轴瓦的结合面处预留了调整垫片的安装空间，当轴瓦出现磨损导致轴系下沉时，可以通过减少垫片厚度来调整轴系的中心高度，补偿磨损量，延长轴瓦的整体使用寿命。在实际工程应用中，

　　这类枕木轴承常被用在带式输送机的托辊支撑、小型破碎机的转子轴端、筛分设备的传动轴支撑位置，这类场景的载荷多为中等径向载荷，转速普遍在中低速区间，对轴承的抗冲击性能、维护便捷性要求高于高速高精度要求，这款轴承的结构设计刚好匹配这类场景的使用需求：剖分式结构降低维护难度，铸铁座体提供足够的刚性和减震性能，可调的安装结构降低现场安装的对位要求，注油结构保证日常润滑维护的便捷性。建模过程中对所有配合面的尺寸公差都做了对应设置，座体的安装面、轴瓦配合面的粗糙度要求、形位公差都按照通用机械零部件的加工标准做了标注，生成的三维模型可以直接导入工程图模块生成加工图纸，也可以直接导入装配体完成整台设备的轴系装配校验，检查轴系与周边部件的干涉情况，验证安装空间是否满足运维操作的需求。需要注意的是，这类轴承主要承受径向载荷，不适用于存在较大轴向载荷的传动场景，如果轴系存在轴向窜动的可能，需要搭配对应的轴向定位部件使用，避免轴承承受额外的轴向力导致结构损坏。
