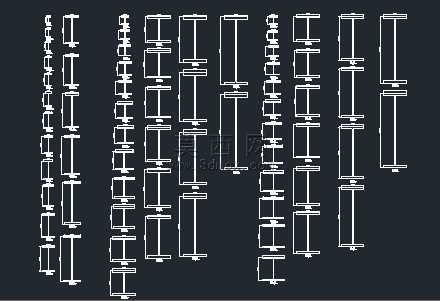

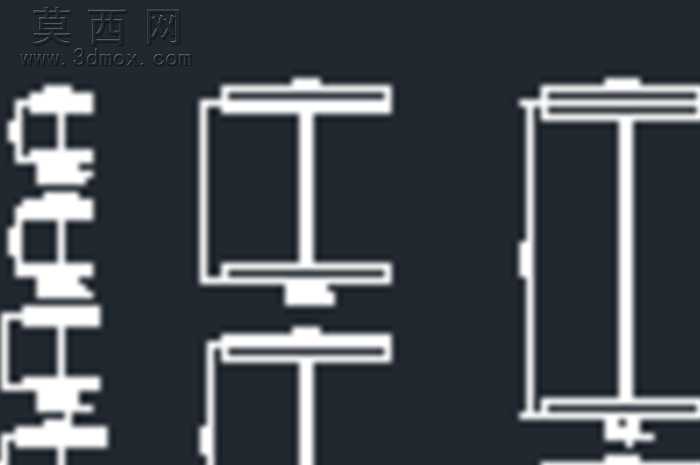

HEAIPE希伯来标准型钢截面参数图集

本套图纸围绕HEA、IPE与希伯来标准系列型钢的截面特征完成标准化建模绘制，整体采用统一的比例规范完成所有型钢截面的轮廓绘制，建模过程中严格遵循对应标准的尺寸公差要求，对每一种规格型钢的翼缘厚度、腹板高度、圆角过渡、截面重心位置等关键参数都做了精准还原，保证所有截面图形的尺寸精度完全符合工程使用要求。绘制过程中采用分层管理的逻辑，将轮廓线、标注线、参数注释分别放置在独立图层，方便不同使用场景下的图层调用与编辑，所有线条都采用矢量绘制方式，支持任意比例缩放不会出现失真问题，能够直接导入各类三维建模软件作为型钢构件的截面草图使用。设计思路上充分考虑汽车行业CAD用户的绘图痛点，将原本需要反复查阅标准手册、手动绘制的型钢截面做了系统化整合，用户可以直接调用对应规格的截面图形完成拉伸建模，快速生成不同长度的型钢三维构件，大幅减少钢结构框架、车身支撑结构等设计过程中的重复绘图工作量。整套图集的排版按照型钢规格序列有序排布，不同标准的型钢做了清晰的分区处理，每个截面都预留了参数标注位置，方便用户后续补充自定义的规格参数与材质属性，适配不同项目的设计需求。同时所有截面图形都做了闭合轮廓处理，能够直接用于有限元分析的截面属性提取，也可以导入到装配环境中作为干涉检查的基准参考，覆盖从初步方案设计到详细工程图输出的全流程使用需求，帮助设计人员快速完成标准化型钢构件的选型与建模工作，提升整体设计效率。
