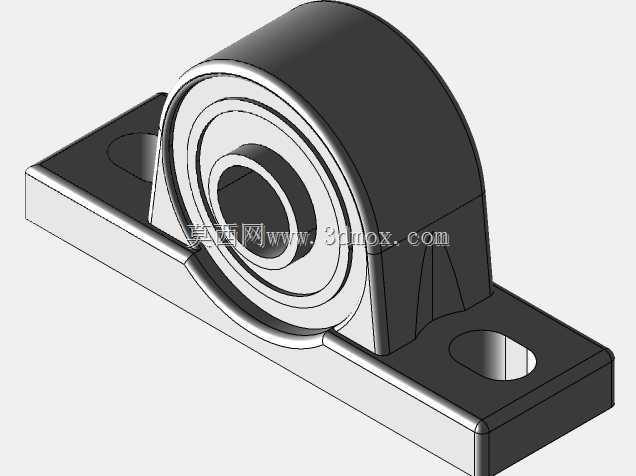

立式带座外球面枕式轴承安装结构

　　在轻工输送线、小型农机、食品加工设备的传动布局里，这类枕式带座轴承是出镜率极高的支撑部件，它不需要额外加工复杂的轴承安装座，直接通过底座两个安装孔就能固定在型材架、设备墙板或者焊接机架上，大幅降低现场装配的加工精度要求。从结构本身来看，这个部件把外球面球轴承和立式冲压/铸造轴承座整合为一体，轴承内圈通过顶丝或者偏心套和传动轴锁紧，能自动补偿轴加工带来的少量同轴度误差，哪怕安装时轴的直线度有轻微偏差，运转过程中也不会出现卡滞、过早磨损的问题。

　　设计这类结构的时候，首先要明确安装边界：底座两个安装孔的中心距是选型核心参数，要和设备上预留的安装孔位完全匹配，不然现场装不上；轴承内孔直径要和所配的传动轴直径一致，公差带建议选k6配合，既不会太松导致跑内圈，也不会过紧造成装配困难。轴承座的底座平面要保证足够的平面度，安装时如果机架面不平整，要加调整垫片找平，不然锁紧安装螺栓后会造成轴承座变形，挤压轴承外圈导致运转阻力变大、温升异常。

　　从功能特性来说，这类枕式轴承自带密封结构，两侧的密封圈能阻挡粉尘、水渍进入轴承内部，在多尘的输送工位、有喷淋的食品加工工位都能稳定工作，不需要额外加装密封防护组件。轴承本身的调心角度一般在2度左右，能适应长轴传动中因为机架挠度、轴受力弯曲带来的角度偏差，避免轴承承受额外的弯矩载荷，延长整体使用寿命。

　　实际应用中，这类轴承常用来支撑输送带的托辊轴、小型风机的叶轮轴、包装设备的送料辊轴，安装时要注意轴插入轴承内圈的深度，不能顶到轴承内侧的密封盖，要预留少量的轴向窜动间隙，避免轴受热伸长后挤压轴承造成损坏。锁紧顶丝的时候要分两次对角拧紧，保证内圈和轴的抱紧力均匀，不能一次拧死单个顶丝，不然会造成内圈偏斜，影响轴承的调心性能。

　　建模的时候要注意几个细节：轴承座的安装沉孔深度要匹配常用的内六角螺栓头高度，保证螺栓锁紧后头部不高出沉孔平面，避免和周边运动部件发生干涉；轴承外圈和座孔的配合要选过渡配合，既方便装配更换，也不会出现外圈在座孔内转动的跑外圈问题；底座的加强筋位置要对应轴承承载的受力方向，保证轴承座在承受径向载荷的时候有足够的刚性，不会出现底座变形开裂的情况。另外要注意，轴承座的底面和安装面的接触面积要足够，不能为了减重过度削减底座厚度，不然在重载冲击工况下会出现底座断裂的故障。

　　在设备维护层面，这类带座轴承一般预留了注油嘴位置，可以定期补充润滑脂，不需要拆解轴承就能完成保养，适合连续运转的生产线设备使用，相比分体式的轴承座装配结构，能减少一半以上的装配和维护工时，在中小载荷的传动场景里性价比极高。选型时还要核对额定动载荷参数，要比实际工作载荷大30%以上的余量，应对设备启动、负载波动带来的冲击载荷，避免轴承过早出现疲劳点蚀。
