薄款方形触控式3D鼠标结构设计

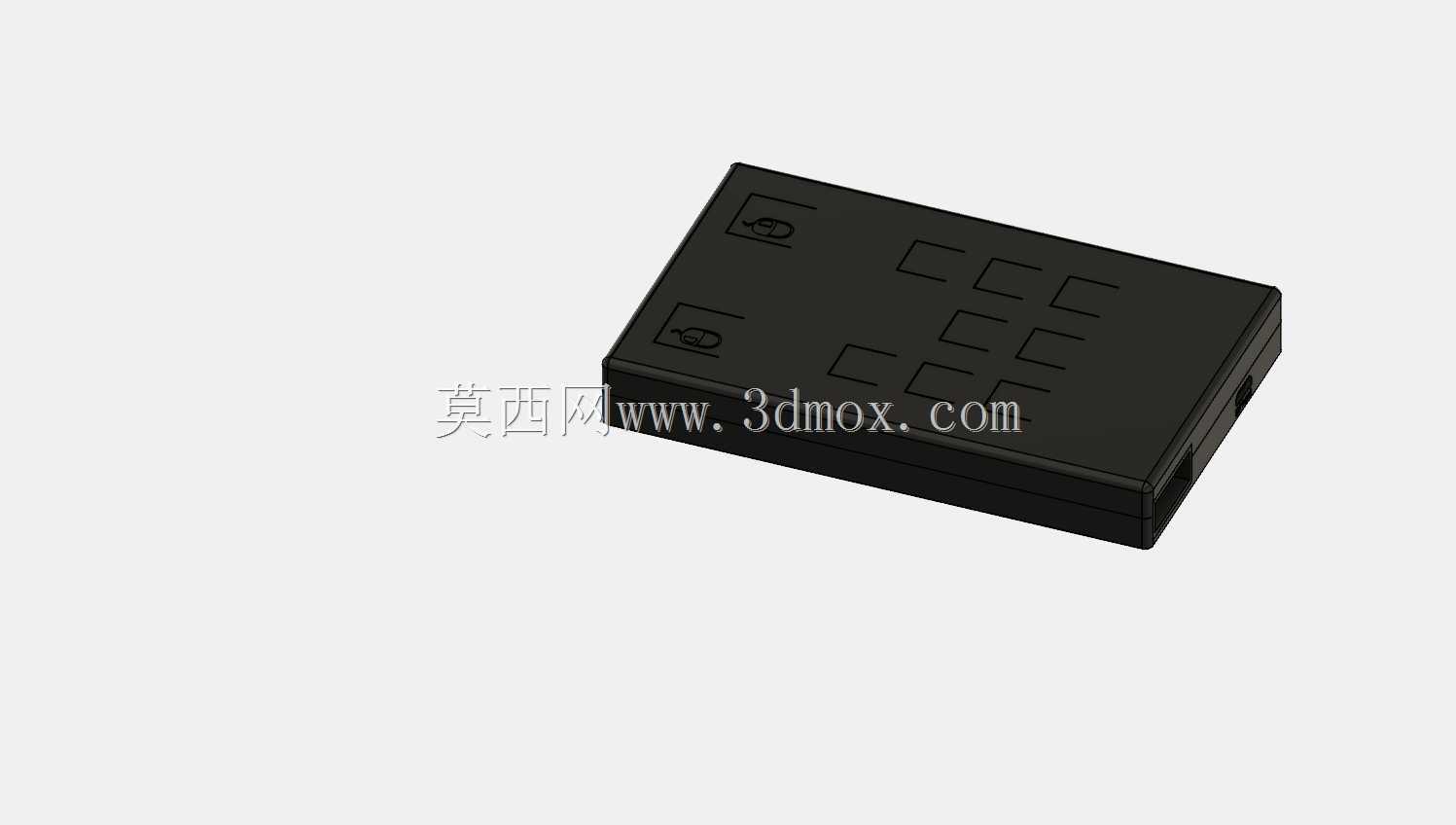

　　这款薄型方形3D鼠标的结构设计，最初是面向工业三维建模工位、专业三维设计场景的操作需求开发，区别于常规办公鼠标的平面位移识别逻辑，其核心是通过内置的多轴传感模块，识别操作者在X/Y/Z三个轴向的位移、旋转、按压输入，匹配三维软件中视图平移、旋转、缩放、模型视角快速切换的高频操作需求，能大幅降低设计人员反复切换快捷键、拖动视图的操作频次，在SolidWorks、UG、Creo等主流三维设计软件的操作场景中，可将常规视图调整操作的耗时压缩四成以上。从外形设计思路来看，整体采用方正薄型壳体方案，壳体边缘做了0.8mm的小圆角过渡，既避免直角边缘的硌手感，也能保证壳体堆叠装配时的贴合精度，整体厚度控制在18mm，

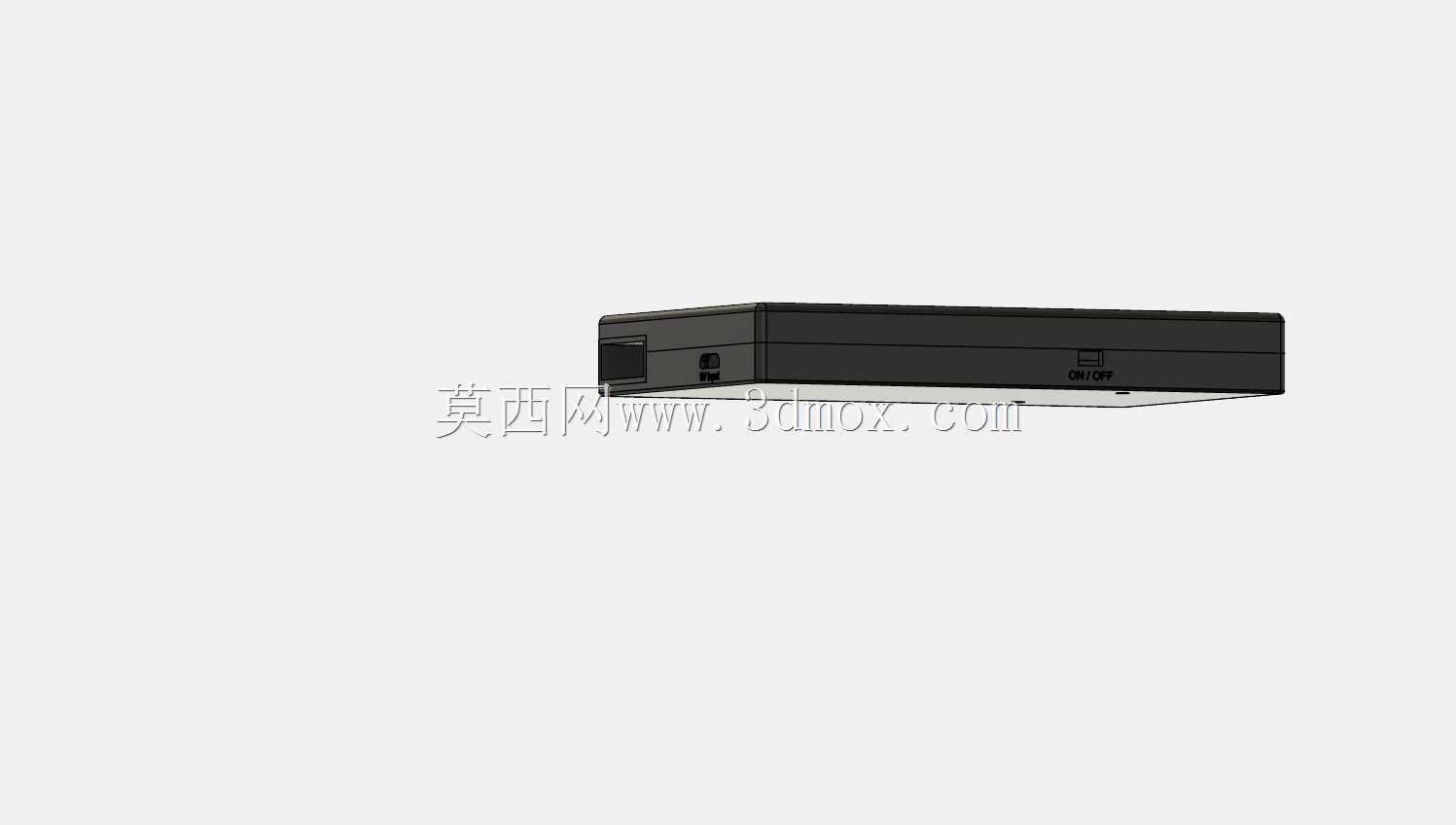

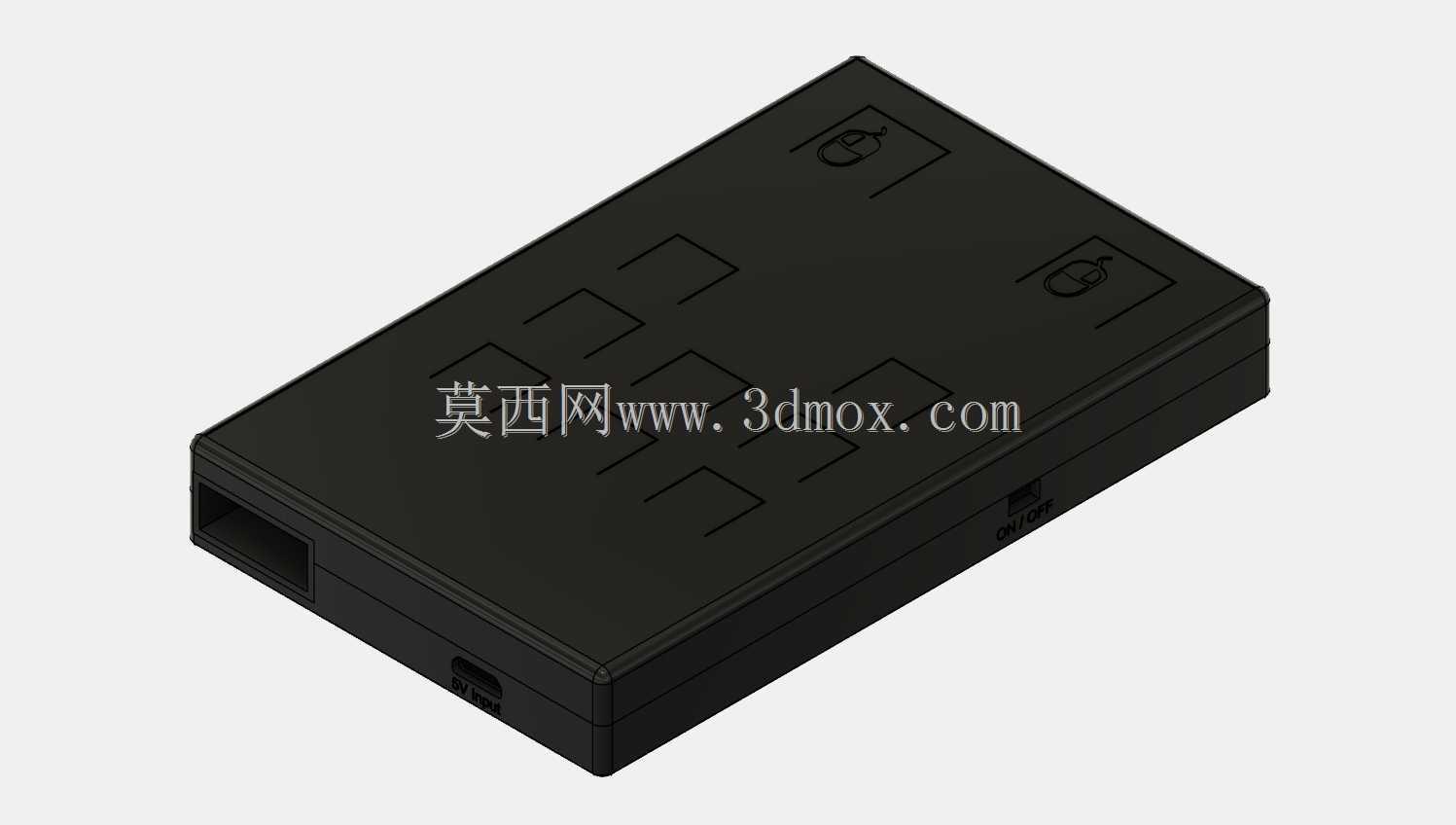

　　长宽尺寸为110mm*70mm，这个尺寸边界是经过多轮工位操作验证确定的：既可以平放在常规键盘旁的桌面空余区域，不会占用过多操作台空间，也能适配操作者掌根轻搭在桌面、手指自然放置在触控区域的操作姿态，不会因为尺寸过小导致操作时手部悬空疲劳，也不会因为尺寸过大挤占键盘、数位板等其他外设的摆放空间。壳体表面的触控区域做了九宫格式的分区凹陷标识，每个凹陷区域对应不同的自定义功能映射，比如中心区域对应视图确认，边缘区域对应轴向锁定、视图复位等高频功能，凹陷深度控制在0.3mm，既可以给操作者明确的触觉反馈，避免盲操作时的误触，也不会因为凹陷过深积累灰尘、影响表面清洁。壳体侧面预留了USB-C接口的安装位，接口位置距离壳体底边12mm，

　　这个安装位置可以避免接线时线材弯折角度过大，同时适配常规桌面理线的走线方向，不会因为线材顶到桌面导致鼠标放置不平。从内部结构的装配逻辑来看，壳体采用上下盖卡扣加两颗M1.2螺丝的固定方式，卡扣均匀分布在壳体四周边缘，间距控制在15mm，既可以保证上下盖装配后的缝隙均匀度控制在0.1mm以内，也能在后期维护时快速拆开壳体更换传感模块或电池，螺丝孔位设计在壳体底部的两个对角位置，孔位做了沉台设计，螺丝装配后不会突出壳体底面，保证鼠标放置在桌面时的平整度，不会出现放置晃动的问题。底部预留了四个圆形防滑脚垫的安装槽，脚垫直径8mm，厚度1mm，安装槽深度0.9mm，装配后脚垫微微突出壳体底面，既可以提供足够的摩擦力，避免操作时鼠标滑动移位，

　　也能让壳体底面和桌面之间留出0.1mm的间隙，避免桌面的微小不平整导致鼠标放置不稳。在实际应用场景中，这款3D鼠标除了适配工业三维设计工位，也可以用于三维虚拟仿真操作、数字孪生系统交互、3D打印前的模型预览调整等场景，其薄型方正的外形也可以嵌入到专用控制台的操作面板中，作为嵌入式交互输入设备使用，安装时只需要在面板上开出对应尺寸的安装孔，通过壳体侧面的预留卡扣位即可完成固定，不需要额外的安装支架，适配控制台的集成安装需求。功能设计上，这款鼠标支持多档位的操作灵敏度调节，通过表面触控区域的组合操作即可切换灵敏度，适配不同尺寸模型的操作需求：操作大尺寸装配体时切换到低灵敏度档位，保证视角调整的平稳性，避免轻微触碰导致视图大幅偏移；操作小尺寸零件细节时切换到高灵敏度档位，实现快速的视角缩放与细节定位。壳体内部的PCB安装位做了定位柱设计，定位柱高度3mm，直径2mm，和PCB上的定位孔间隙配合，装配时可以快速定位PCB的安装位置，避免PCB移位导致传感模块的识别精度下降，同时定位柱的高度也预留了电池、传感模块的安装空间，内部元器件的堆叠高度控制在12mm以内，和上下盖之间留出1mm的安全间隙，避免元器件顶到壳体表面导致按压误触发。
