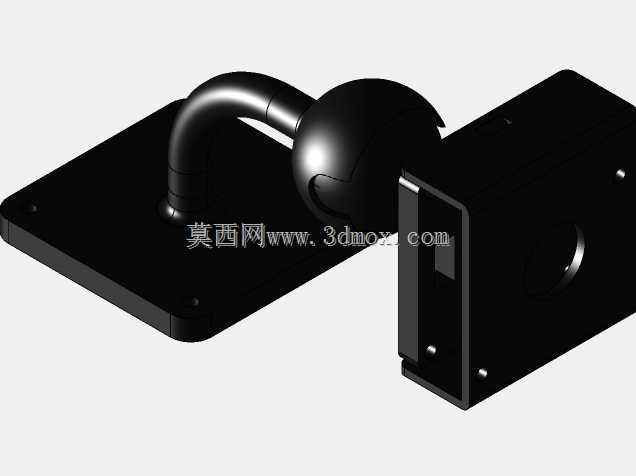

可360度旋转带LDR与LED孔摄像头固定支架

　　在安防监控、桌面视觉采集、小型设备视觉对位这类场景里，摄像头的固定支架从来不是可有可无的附属件，角度调节的顺滑度、长期使用的锁止可靠性、安装后的边界干涉情况，直接决定了视觉采集单元的实际使用体验。这款摄像头支架的设计，首先围绕实际安装场景的痛点做了结构取舍：底座采用方形平板式结构，四个角预留沉头安装孔，适配M3-M4规格的紧固件，不管是固定在金属设备外壳、墙面亚克力面板还是桌面木质台面上，都能保证安装面贴合紧密，不会出现长期使用后底座翘边、晃动的问题。球铰式的连接结构是整个支架的核心功能载体，连接底座与摄像头安装座的弯臂采用一体化流线型结构，内部预留穿线空腔，摄像头的供电线、信号线可以从弯臂内部走线，避免线材外露拉扯导致的接头松脱，

　　也能让整体安装外观更整洁。球头与安装座的配合面做了阻尼适配设计，不需要额外的锁紧旋钮就能实现360度水平旋转、正负90度俯仰角度调节，调整到目标角度后依靠配合面的阻尼保持位置稳定，不会因为设备运行的轻微震动出现角度偏移，在小型桌面视觉检测、家用监控、直播辅助摄像头固定这类场景下，这种无旋钮的阻尼调节结构比带锁紧把手的结构操作效率更高，也不会出现锁紧件突出刮碰周边物件的问题。摄像头安装端采用框式卡座结构，侧面预留定位凸台与螺丝孔位，适配常见的方块型工业摄像头、USB桌面摄像头的安装尺寸，安装座上专门预留的LDR光敏电阻孔与LED补光灯孔，是针对带自动感光补光功能的摄像头做的适配设计，不需要额外在摄像头外壳上开孔固定光敏元件与补光灯，

　　直接将元件卡入预留孔位即可完成装配，孔位的公差按照H7级精度设计，卡入后不会出现松旷晃动，光敏元件的受光面与补光灯的出光面刚好和安装座前端面齐平，不会出现光线遮挡或者受光角度偏差的问题。从安装边界来看，底座的外形尺寸控制在80mm*60mm范围内，弯臂的弯曲半径做了避让设计，当摄像头旋转到最大俯角状态时，摄像头尾部不会和安装底座产生结构干涉，整体突出安装面的最大高度控制在75mm，在空间紧凑的设备内部安装时，不会挤占周边的电路板、走线槽的布置空间。结构设计阶段也考虑了不同加工工艺的适配性，如果采用注塑工艺生产，弯臂与底座的连接位置做了均匀的壁厚过渡，避免壁厚差异导致的注塑缩痕；如果采用铝合金CNC加工，所有的边角位置都做了R1.

　　5的圆角处理，没有尖锐的加工棱角，装配和调试过程中不会划伤操作人员的手部。实际使用过程中，这种支架的适配性很强，除了固定常规的可见光摄像头，也可以用来固定小型红外热成像模组、激光测距传感器这类需要角度调节的小型感知元件，球铰结构的阻尼力经过匹配，承载150g以内的感知元件都不会出现角度下滑的问题，不需要额外增加锁紧结构就能满足大部分民用、小型工业场景的使用需求。走线空腔的开口位置做了圆角钝化处理，穿线的时候不会刮破线材的绝缘层，避免长期使用后出现线材短路的隐患。安装座的框式结构两侧预留了0.2mm的装配间隙，摄像头装入后可以通过侧面的紧定螺丝微调夹紧力度，适配外壳尺寸存在轻微公差的同类型摄像头，不需要针对每一款摄像头重新修改安装座的尺寸，降低了多场景适配的改造成本。
