4通道远程控制板PCB防护外壳结构

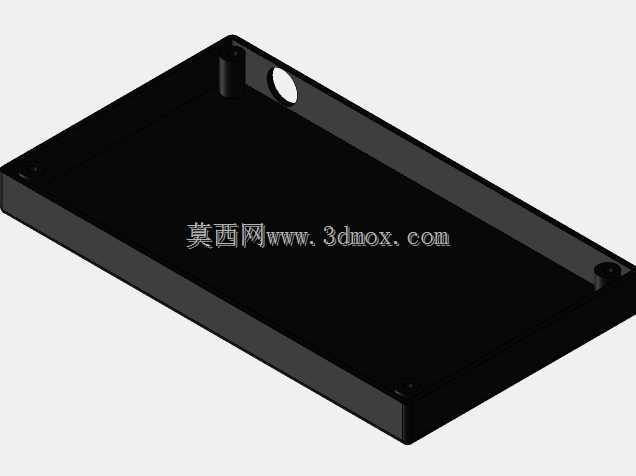

　　这款PCB外壳是针对4通道远程控制板开发的专用防护结构，在工业现场、智能楼宇控制、分布式数据采集等场景中，远程控制板往往需要部署在机柜内部、设备侧壁甚至户外弱电箱内，裸露的PCB板容易受到积尘、凝露、意外触碰、接线拉扯等因素影响，导致板卡短路、元件脱落、信号干扰等故障，配套的防护外壳能够为板卡提供可靠的物理防护，同时兼顾安装便利性与接线操作空间。从结构设计来看，外壳采用一体化浅槽式结构，整体为矩形框体搭配平底承托结构，槽体内腔尺寸完全匹配对应4通道控制板的外形轮廓，板卡放入后不会出现窜动，槽体边缘预留的均匀壁厚既保证了壳体的结构强度，避免安装受力时出现形变挤压板卡元件，又控制了整体重量，不会给安装点位带来额外负载。

　　壳体边角位置设计有内嵌式安装柱，柱体中心预留螺丝过孔，安装柱的高度经过精确核算，当PCB板通过螺丝固定在柱体上时，板卡底部与壳体内底之间保留足够的间隙，既可以避免板卡背面焊点与壳体直接接触造成短路，也能为板卡背面的贴片元件预留容纳空间，防止元件被压损。壳体一侧预留的圆形开孔是专门为状态指示灯或者外接天线设计的对位结构，开孔位置精准对应板卡上的指示灯安装位，不需要额外开孔就能直接观察板卡的运行状态，或者伸出天线保证无线信号的传输强度，避免金属壳体或者厚塑料遮挡造成信号衰减。在安装边界设计上，壳体的外轮廓尺寸做了严格控制，能够适配标准DIN导轨安装配件的固定孔位，既可以通过壳体四角的安装孔直接螺丝固定在设备内壁、安装平板上，

　　也可以搭配导轨卡扣快速卡装在标准电气柜的导轨上，适配不同场景的安装需求。壳体侧壁的厚度均匀，符合注塑成型的工艺要求，生产时不会出现缩痕、缺料等问题，量产一致性好，槽口边缘做了微小的倒角处理，既可以去除注塑飞边，避免安装时划伤操作人员，也能在板卡装入时起到导向作用，提升装配效率。考虑到远程控制板的接线需求，壳体对应接线端子的位置预留了足够的出线空间，不会因为壳体侧壁遮挡导致接线操作困难，接线完成后导线可以从槽口边缘自然引出，不会被壳体挤压造成线皮破损。壳体的表面采用哑光处理，不会在强光环境下产生反光干扰运维人员观察指示灯状态，整体黑色的材质也能适配多数工业设备的外观风格，安装在设备内部或者外露位置都不会显得突兀。从结构强度角度考量，

　　壳体的受力点集中在四角的安装柱位置，日常安装、维护过程中的受力不会传递到壳体其他部位，避免壳体开裂，同时材质选用常规的工程塑料，具备一定的绝缘性能与耐温性能，能够适应-20℃到60℃的工作环境，满足多数工业现场、民用智能控制场景的环境要求。在板卡维护方面，这种浅槽式外壳不需要完全拆解就能完成板卡的固件烧录、跳线调整等操作，只需要拧下固定PCB的螺丝就能将板卡取出，维护效率较高，同时壳体本身的结构简单，没有复杂的卡扣或者易损结构，反复拆装也不会出现结构损坏。
