带电池安装位的自动喷香装置结构设计

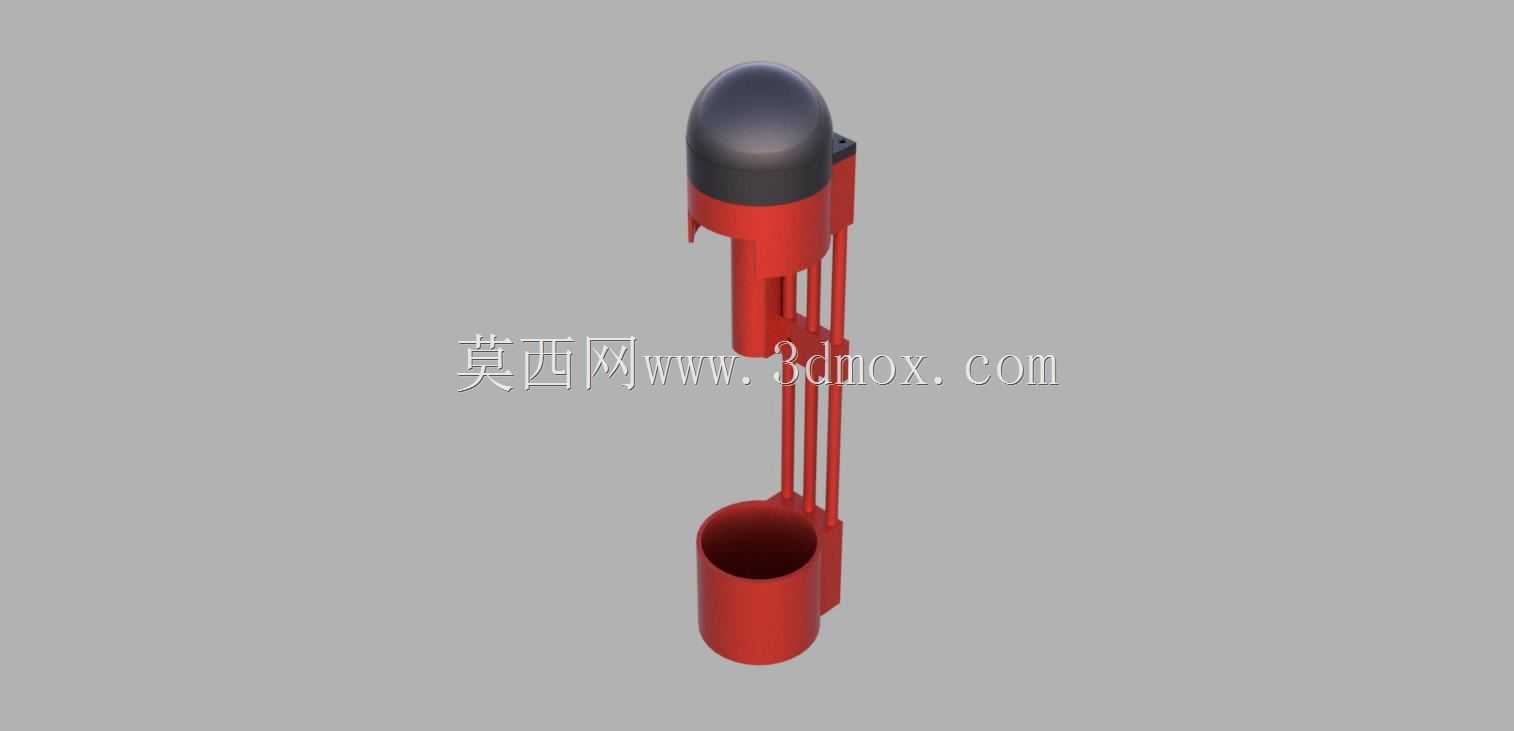

　　日常公共空间与居家场景里，异味管控一直是容易被忽略但直接影响体验的细节，这款自动喷香装置的结构设计，核心就是解决固定场景下持续、定时释放清新剂的需求，不需要人工频繁按压操作，靠内置的驱动结构完成周期性喷雾动作。从结构拆分来看，整个装置采用上下分体的承载布局，下部是圆柱形的清新剂罐体容纳腔，内径匹配常规市售按压式空气清新剂气雾罐的外径尺寸，腔体内壁做了周向的限位筋，避免罐体在装置内出现径向晃动，同时腔体底部预留了1.2mm的间隙，既可以容纳罐体底部的工艺凸边，也能在更换罐体时留出手指抠取的操作空间，不需要额外设计抽拉结构就能快速完成耗材更换。上部的深色半球形端盖内部是整个装置的控制与驱动安装空间，

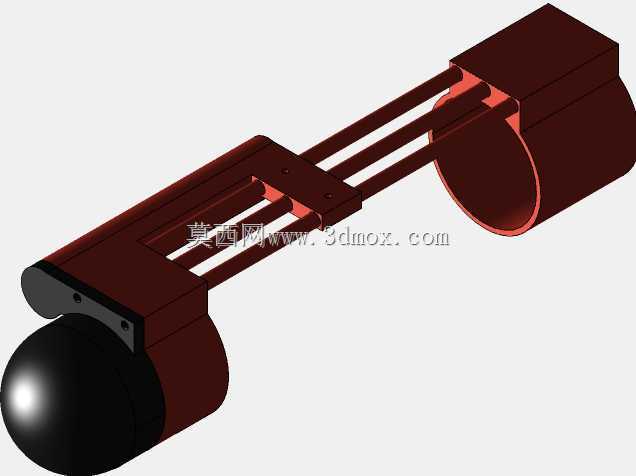

　　端盖和下部支架之间用三根平行的竖向连接筋做支撑，这种开放式的筋条结构一方面能减少整体的材料用量，降低注塑生产时的缩痕风险，另一方面可以让内部的驱动按压机构完全外露，装配时不需要做复杂的对位嵌套，工人可以直接观察到按压头和气雾罐喷嘴的对位情况，大幅提升装配效率。驱动部分的按压块直接对准气雾罐顶部的按压喷嘴，行程设计为8mm，刚好匹配常规气雾阀的额定按压行程，既不会因为行程不足导致喷雾量不够，也不会因为行程过大压坏喷嘴的密封结构。电池架集成在竖向连接筋的侧方位置，采用两节五号电池的串联安装槽，弹片接触位做了0.5mm的预压变形量，避免装置受到轻微磕碰时出现电池接触不良断电的问题，电池仓和驱动机构之间留了2mm的安全间隙，

　　防止驱动机构动作时的振动传递到电池接触位引发供电不稳。安装边界上，整个装置的最大外径为72mm，总高度为245mm，背部预留了两个挂装孔位，孔距为60mm，可以直接挂在墙面的膨胀螺丝或者无痕挂钩上，也可以直接平稳放置在桌面、置物架的平面上，底部的接触平面做了3mm的环形凸边，放置时不会因为接触面不平整出现晃动。实际应用中，这类装置可以适配卫生间、电梯轿厢、小型会议室、宠物饲养区等需要持续改善空气气味的场景，不需要外接电源线，靠电池供电就能连续工作3个月以上，结构上没有复杂的传动齿轮，所有运动部件只有一个直线往复动作的按压块，故障率远低于带旋转机构的同类产品。设计时特意将所有的受力筋条厚度统一设置为2.5mm，和主体壁厚保持一致，

　　避免注塑生产时因为壁厚差产生内部应力，导致产品放置一段时间后出现连接筋变形的问题，半球形端盖和支架的连接采用卡扣式结构，不需要打螺丝，更换电池时只需要用平口小工具撬开卡扣就能打开端盖，日常维护不需要专用工具。气雾罐容纳腔的侧壁开了一个10mm宽的竖向观察槽，使用者不需要拿出罐体就能直接看到内部清新剂的剩余容量，方便提前准备替换耗材，避免出现用完未及时更换导致的空窗期。整个装置的外露结构没有尖锐的棱角，所有转角都做了R1.5的圆角处理，即使在人员走动频繁的公共区域使用，也不会因为磕碰造成划伤。
