豪登WRVI系列螺杆压缩主机结构设计

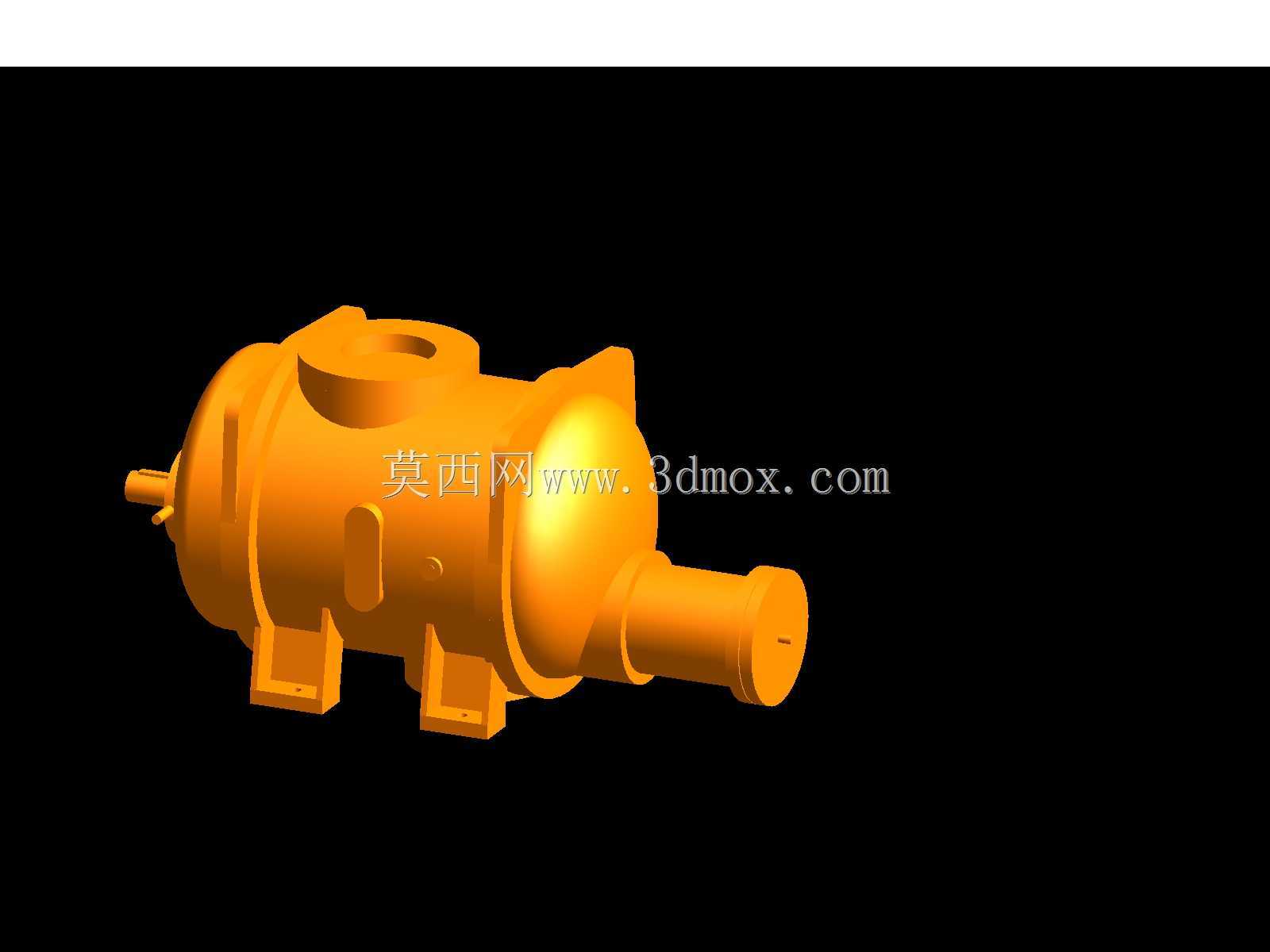

　　在工业气体压缩、工艺气源供给、制冷系统循环等场景中，螺杆式压缩主机始终是核心动力部件，这类设备依靠阴阳转子的啮合回转完成气体的吸入、压缩与排出全过程，相比活塞式压缩设备具备运行平稳、易损件少、连续运行周期长的优势，在化工、矿山、冶金、冷链、工业厂房集中供气等领域应用广泛。本次呈现的豪登WRVI系列螺杆压缩主机结构，完全按照实际工业机型的装配逻辑完成三维建模，还原了主机从进气端到排气端的完整外部结构与安装接口，可直接用于设备选型阶段的布局校核、管路走向规划以及配套辅机的适配设计。从结构设计逻辑来看，该主机采用卧式整体铸造壳体结构，壳体两侧集成了轴承安装位与轴封腔，两端伸出的主轴分别用于连接驱动端与增速机构，

　　壳体下部设置的两个一体式安装支脚，直接承担整机运行时的载荷传递，支脚表面预留的螺栓安装孔位，可匹配通用型钢制底座的安装孔距，安装时无需额外加工过渡连接件，能有效缩短现场安装的调整周期。主机上部的开孔为工艺气进气接口，接口端面采用平面法兰密封结构，可根据实际工况匹配不同压力等级的法兰标准，侧部预留的排气接口位置经过重心校核，连接排气管道后不会造成整机重心偏移，避免长期运行产生的振动导致支脚螺栓疲劳断裂。在功能特性层面，该型螺杆主机采用喷油式压缩结构设计，壳体内部预留的喷油通道可在压缩过程中向转子腔喷入冷却润滑油，一方面带走压缩过程产生的大量热量，控制排气温度在合理区间，另一方面可在转子啮合面、转子与腔体内壁之间形成油膜，

　　减少金属部件的直接摩擦磨损，同时提升腔室的密封性能，降低气体内泄漏量，提升整机容积效率。主机两端的轴封结构采用组合式密封设计，可同时适配正压进气与负压进气工况，避免运行过程中润滑油泄漏到机外，或是外界杂质进入转子腔造成转子型面损伤。从安装边界尺寸来看，该主机的轴向总长度、径向最大外径均按照实际机型1:1还原，建模时充分考虑了驱动端联轴器的安装空间、检修时抽出转子所需的轴向预留距离，在做厂房设备布局时，只需在主机轴向驱动侧预留不小于转子总长度的检修空间，径向两侧预留常规管路安装与日常巡检的操作空间即可，无需额外预留过大的冗余场地，能有效压缩空压站、工艺压缩站的厂房建设面积。在三维建模过程中，所有外部结构的倒角、铸造圆角、

　　安装凸台的位置都完全参照实际铸件的工艺要求设计，没有出现尖锐棱角、壁厚突变等不符合铸造工艺的结构，壳体壁厚按照中压压缩工况的强度要求设置，可承受1.6MPa级别的排气压力载荷，支脚与壳体的连接位置设置了加强筋结构，避免吊装、运输过程中支脚受载断裂。对于设备选型人员来说，可直接将该三维模型导入厂区整体布局模型中，核对主机与周边冷却器、油气分离器、润滑油站的管路连接路径，提前规避管路弯头过多、管路支撑位置不合理等问题，减少现场安装时的管路改造成本；对于结构设计从业者来说，可通过该模型参考成熟螺杆主机的壳体结构设计、安装接口布局、加强筋布置逻辑，理解工业级压缩设备在设计时如何平衡强度要求、铸造工艺性、安装便捷性三者之间的关系，避免设计出的产品出现工艺性差、安装维护困难的问题。在实际工业应用中，该型螺杆主机可根据工况需求匹配不同的驱动功率，覆盖不同排量等级的供气需求，既可以作为固定式空压站的核心主机，也可以集成到移动式压缩机组中，用于矿山野外作业、管道试压等分散式供气场景，主机的转子型线采用通用的不对称型线设计，运行时气流脉动小，整机振动值低，配套普通的减震垫即可满足运行振动要求，无需制作特殊的混凝土减震基础，能大幅降低站点的基础建设成本。
