大口径法兰连接电动调节阀结构设计

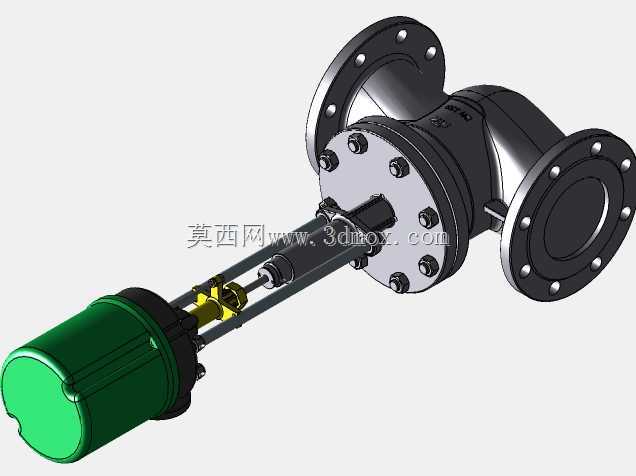

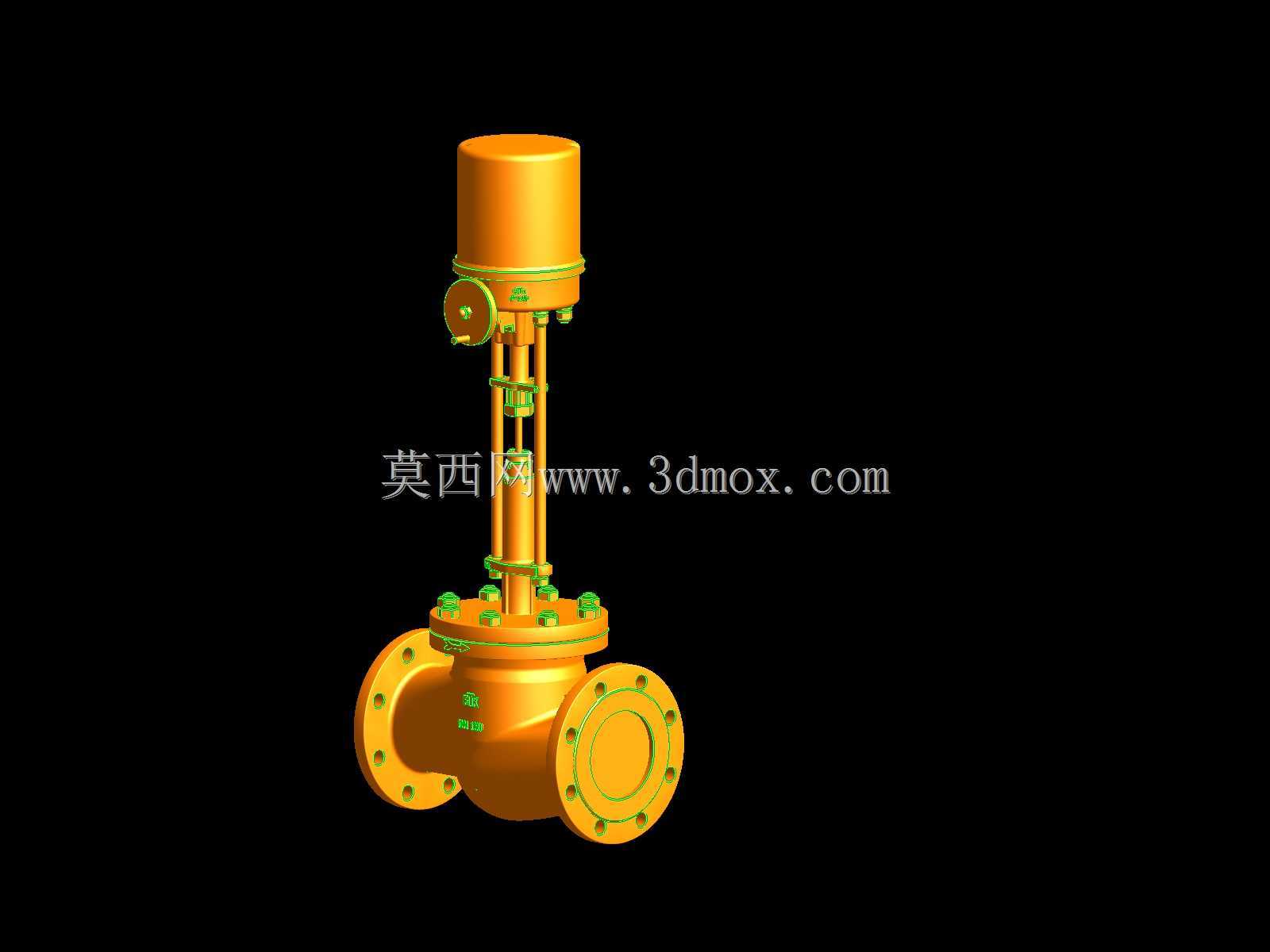

　　该款电动阀主要面向化工、市政供水、热力输送等中大型管路系统的流量调节与通断控制场景，适配公称通径6英寸的工业管路，可在带压工况下实现对管路内流体介质的精准调控，替代传统手动阀完成远程、自动化的管路操作，降低人工操作的劳动强度与高危工况下的作业风险。从结构设计逻辑来看，整体采用上装式直行程布局，上部为电动执行机构腔体，内置驱动电机、减速齿轮组与阀位反馈组件，执行机构外壳采用密封式铸铝结构设计，可满足常规户外工业场景的防护需求，避免粉尘、水汽侵入内部传动部件影响运行稳定性。执行机构与下部阀体之间通过支架连接，阀杆部位设置多级填料密封结构，可在介质压力作用下防止阀杆处出现外漏问题，填料压盖采用可调式设计，

　　后期运维过程中可根据密封磨损情况调整压紧力，延长密封件的整体使用寿命。阀体部分采用直通式法兰连接结构，两端法兰的螺栓孔分布、密封面尺寸完全适配对应压力等级的工业管路法兰标准，安装时可直接与同规格管路法兰对接，无需额外加工转换连接件，有效降低现场安装的适配成本。阀体内部流道采用等径流线型设计，可减少介质流经阀腔时的压损，避免流道突变造成的介质紊流、冲蚀问题，适配水、蒸汽、低粘度油品等多种常规工业介质的输送控制需求。阀芯采用柱塞式调节结构，配合阀座的密封面设计，既可以实现全行程的流量线性调节，也可在全关位置达到管路截断的密封要求，满足不同工况下的调节与关断双重功能需求。从安装边界来看，整体竖向安装时需预留上部执行机构的接线与检修空间，

　　阀杆运行方向与管路轴线垂直，安装时需保证两端法兰与管路法兰的同轴度，避免额外的管路应力作用在阀体上造成壳体变形。设计过程中针对电动执行机构的输出扭矩做了匹配校核，确保执行机构输出力可覆盖全压差工况下的阀芯启闭阻力，避免出现憋卡、无法动作的问题，同时执行机构预留了手动操作接口，在断电或电控系统故障时可通过手动方式完成阀门的启闭操作，保障管路系统的应急调控能力。整体结构的零部件拆分逻辑清晰，易损件均采用模块化设计，后期更换填料、密封件等部件时无需将整个阀门从管路上拆下，可在线完成维护操作，大幅降低工业现场的运维停机时间。外观上阀体与执行机构的外表面均做了防腐涂装处理，可适应常规工业环境下的防腐蚀需求，外露的紧固件均采用标准件，方便现场运维时的配件替换。
