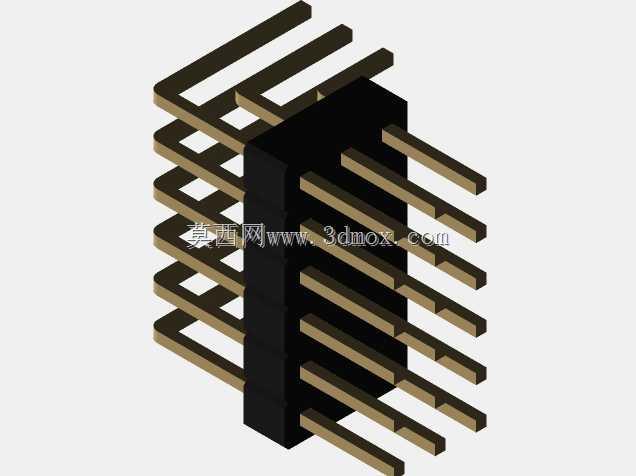

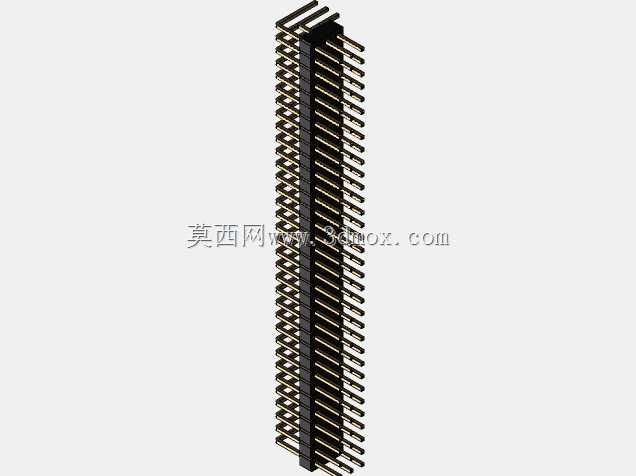

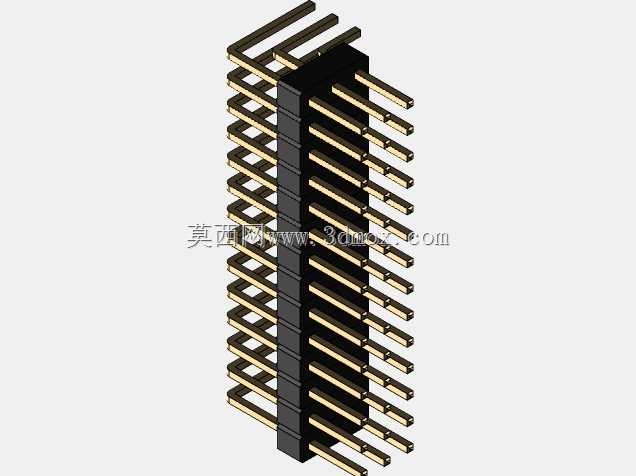

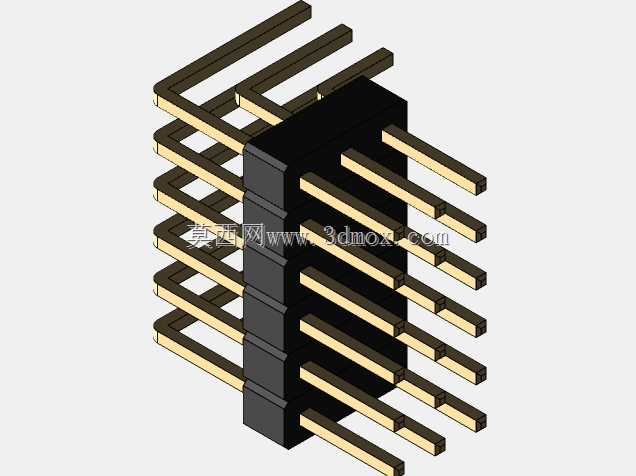

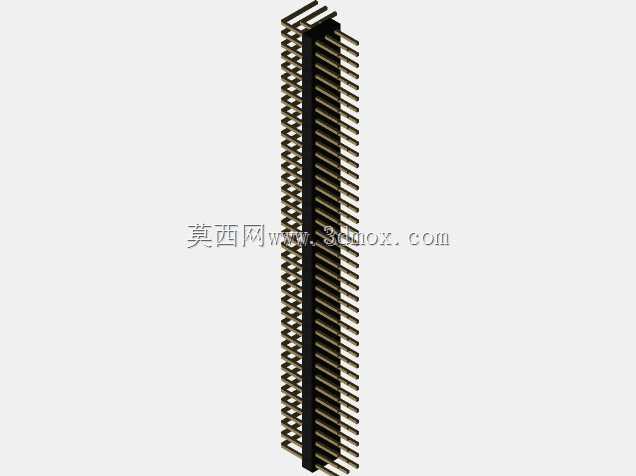

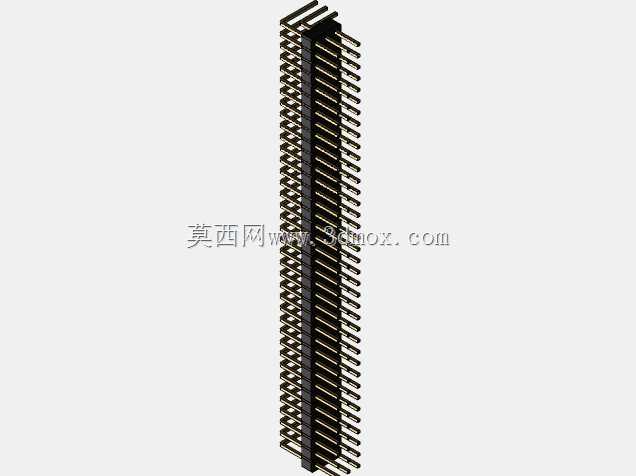

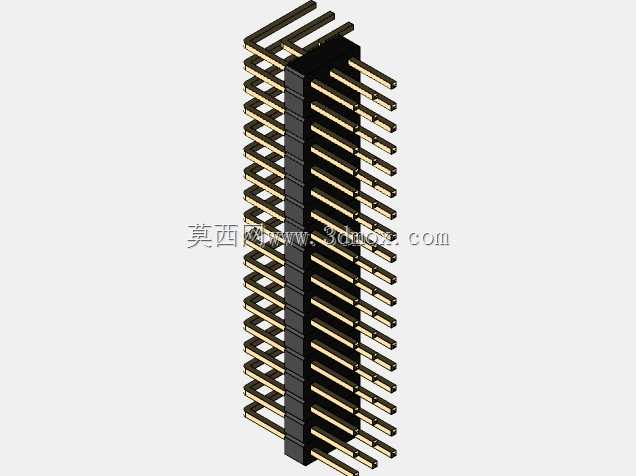

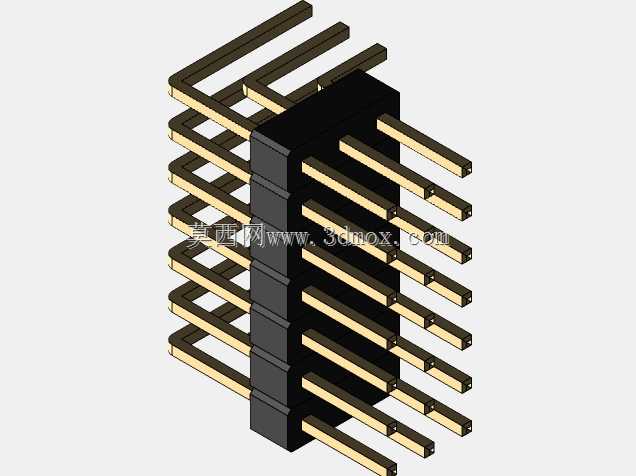

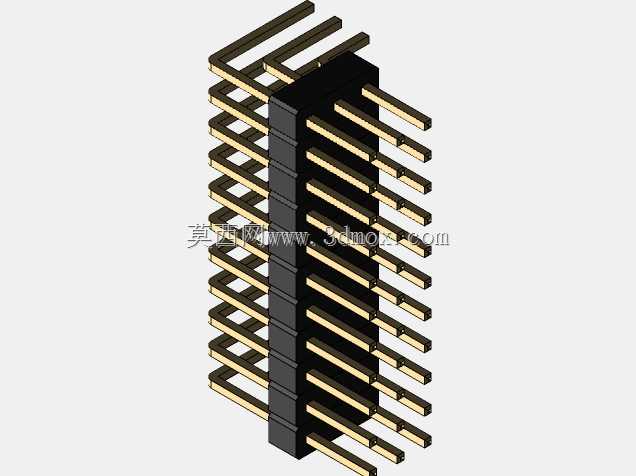

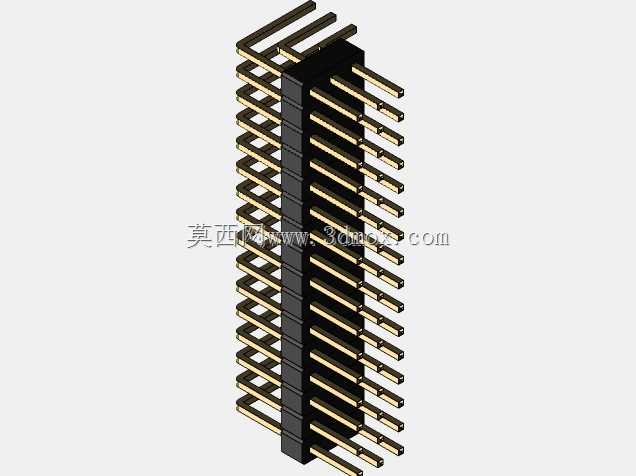

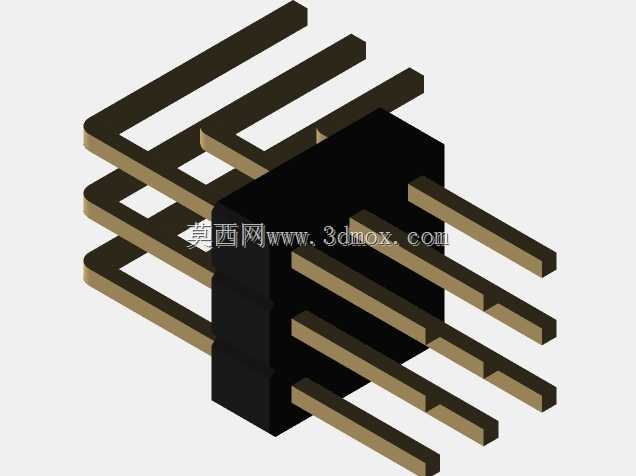

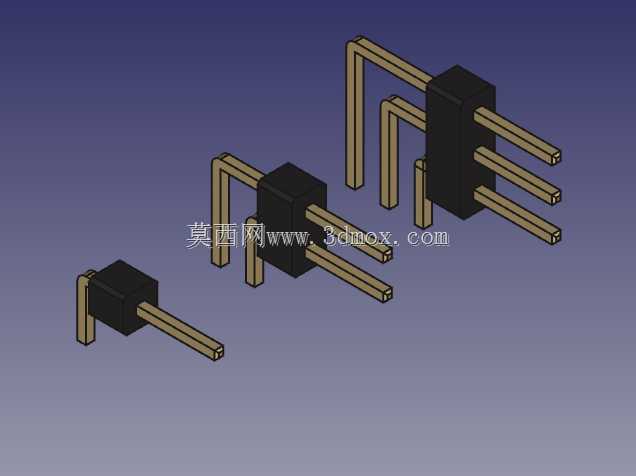

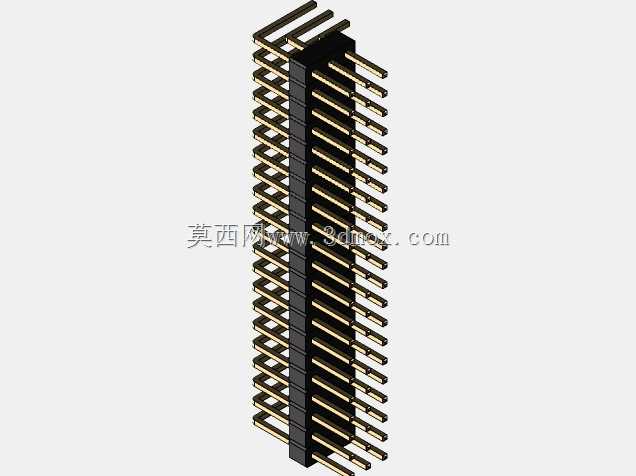

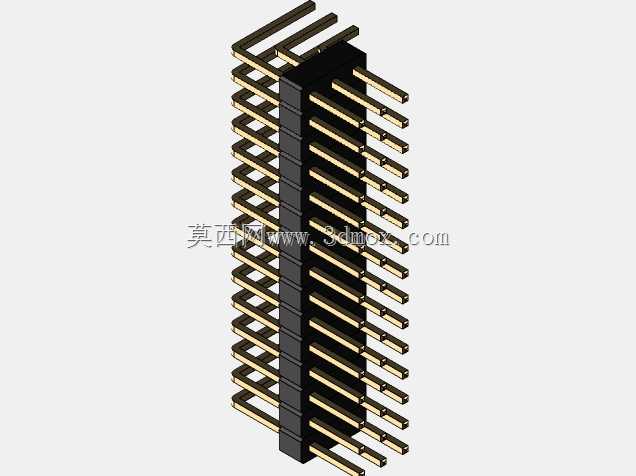

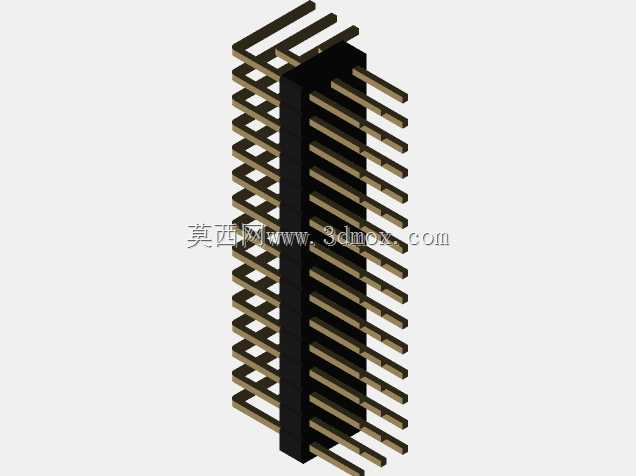

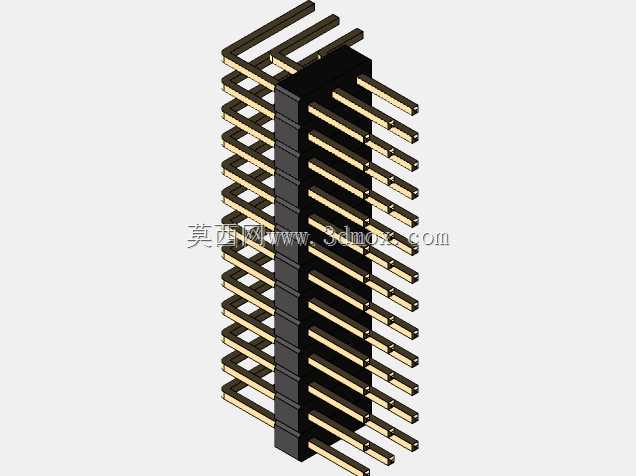

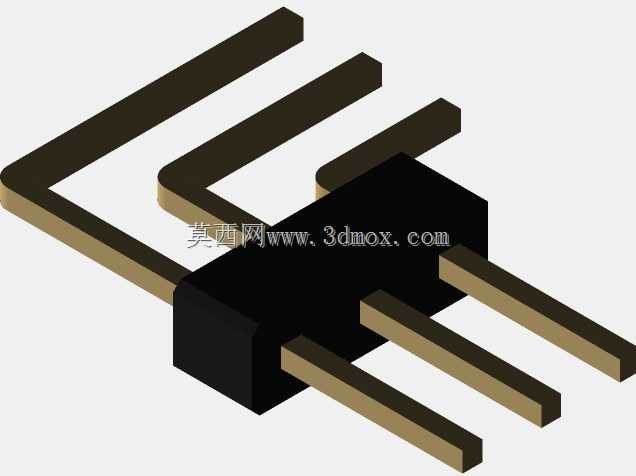

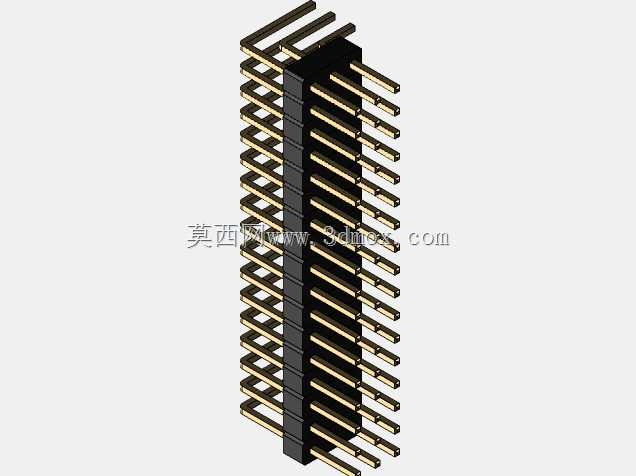

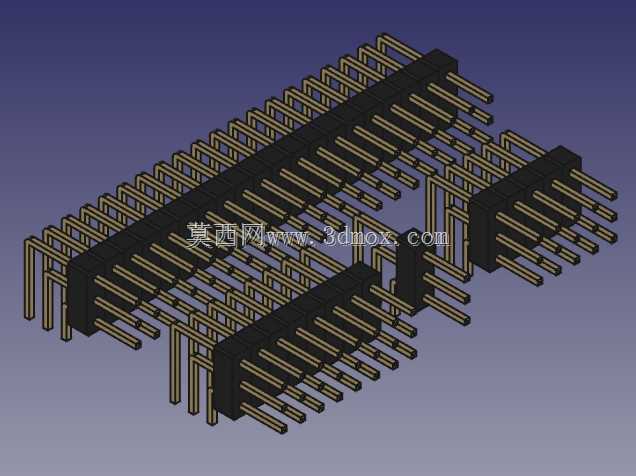

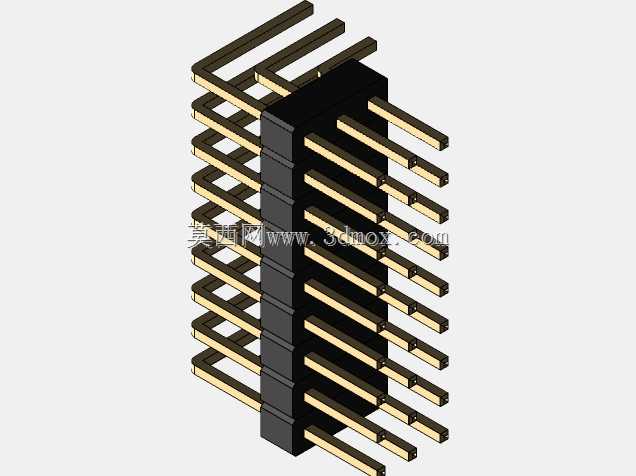

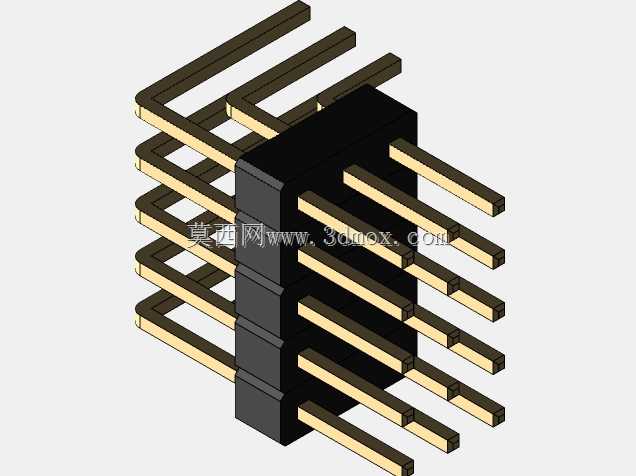

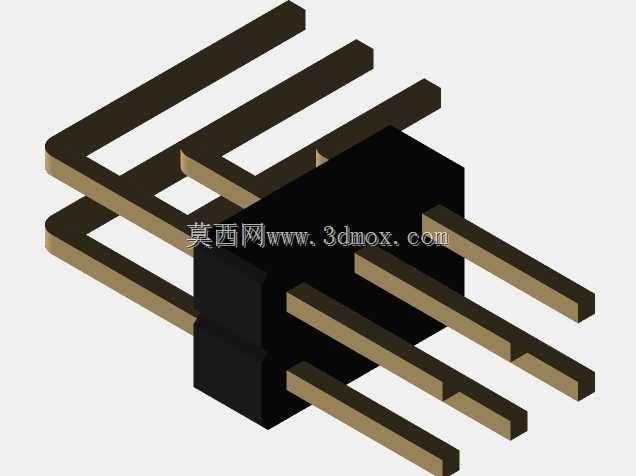

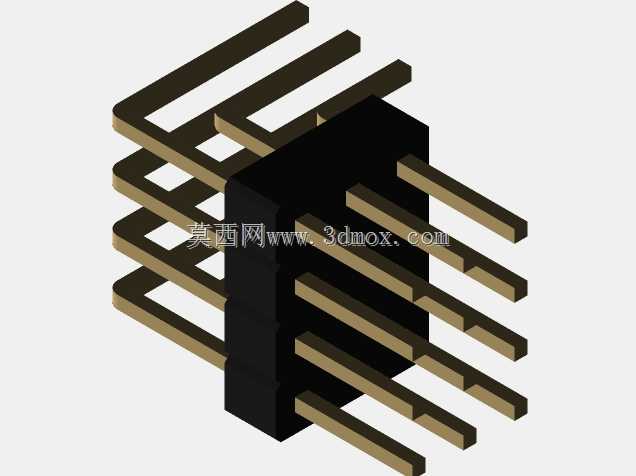

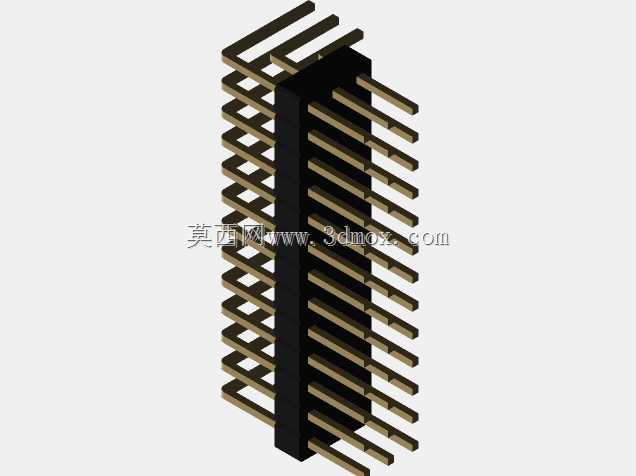

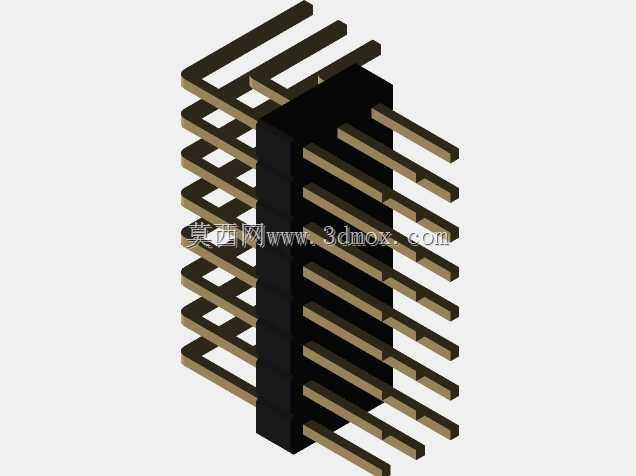

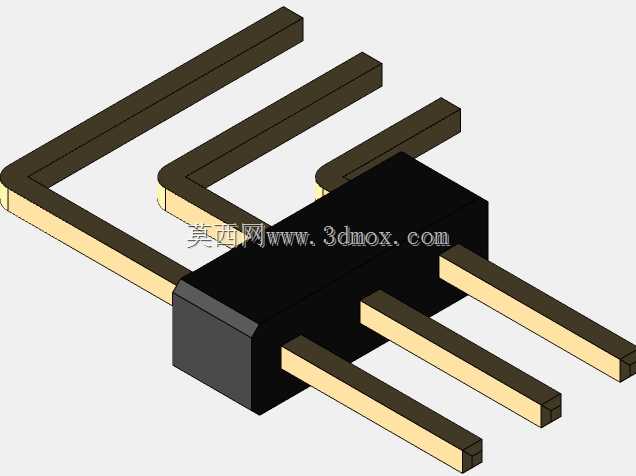

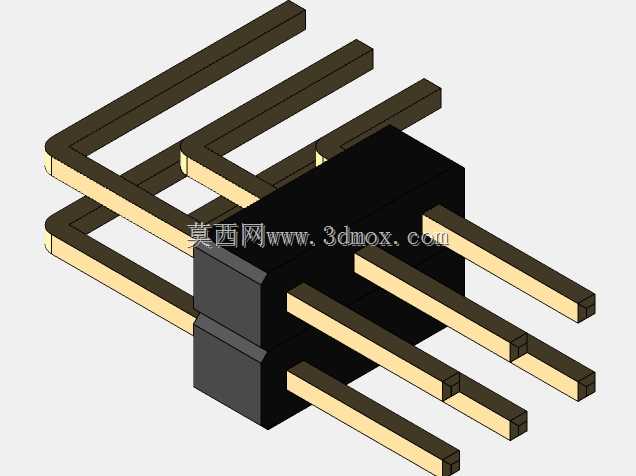

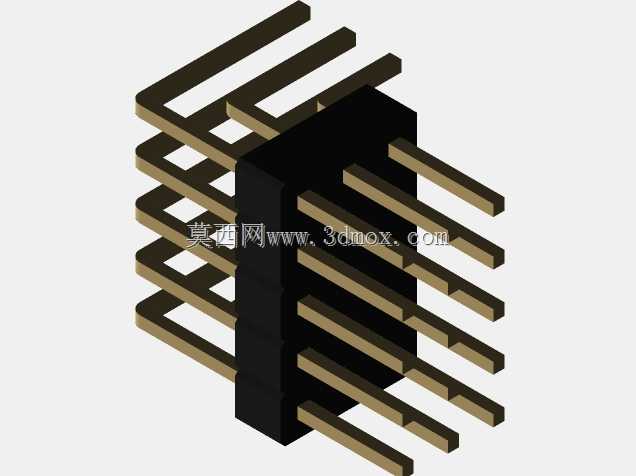

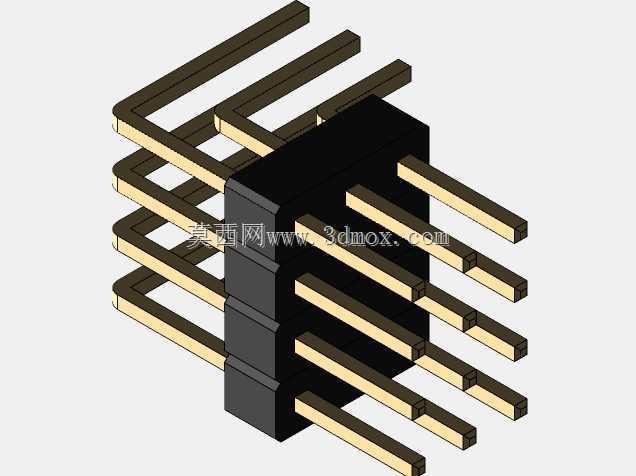

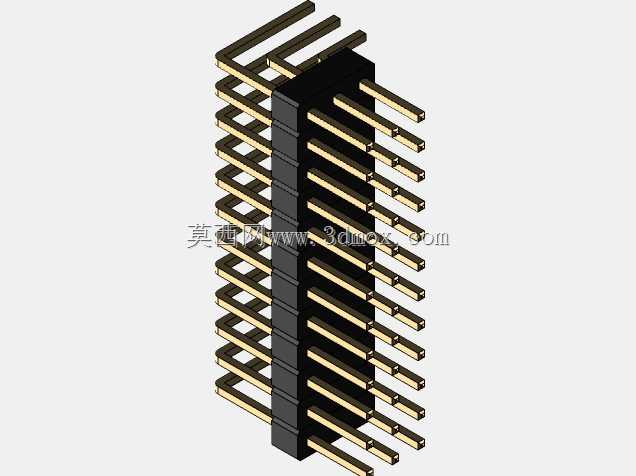

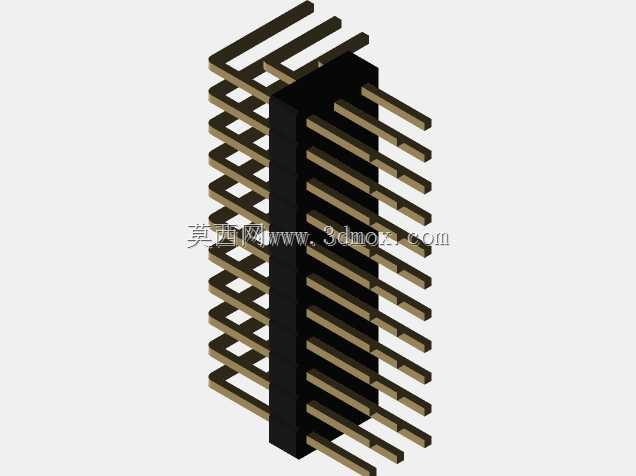

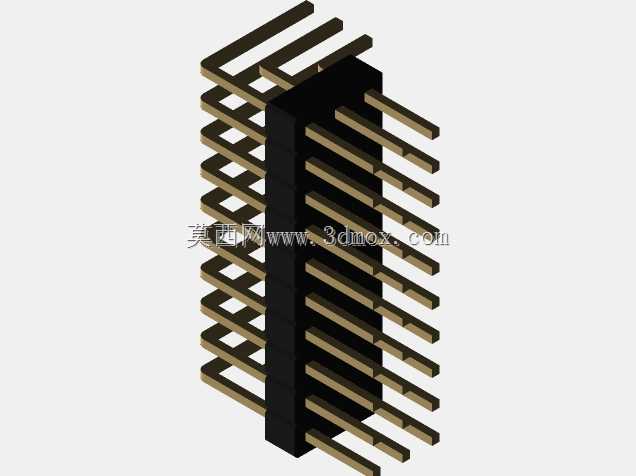

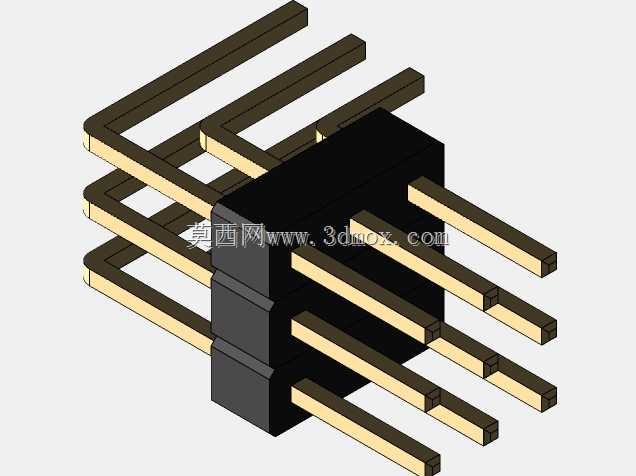

KiCAD适配2.54mm销头三排直角接插件

　　在各类电路板互联、工控板卡扩展、通讯设备内部信号传输场景中，板间连接的可靠性直接决定整套设备的运行稳定性，2.54mm间距作为电子行业通用的标准接插件间距，覆盖了从消费电子到工业控制、通讯传输设备的绝大多数板对板、板对外连接需求。这款三排直角销头接插件，正是针对高密度信号传输场景设计的互联元件，区别于常规单排、双排排针，三排结构在相同板卡占用宽度下可提升50%的信号通路数量，直角结构则适配板卡垂直拼接、设备内部侧方出线的安装需求，避免飞线弯折带来的信号干扰与连接可靠性问题。

　　从实际工程应用角度看，这类三排直角销头常被用在多通道信号采集板卡、通讯接口扩展模块、工业IO端子板的板间连接场景，比如分布式IO模块中，主控板与信号采集子板需要在有限的机箱空间内完成数十路信号的垂直互联，单排或双排排针要么通路数量不足需要多组并排占用板卡空间，要么无法适配直角出线的机箱布局，三排直角结构刚好匹配这类空间受限、通路密度要求高的场景。销头端采用标准2.54mm网格间距，引脚的截面尺寸、伸出长度完全适配通用母座的夹持力要求，插拔过程中不会出现引脚偏斜、接触不良的问题，每根引脚的同轴度公差控制在0.05mm以内，即便是多引脚同时插拔，也不会出现个别引脚对位偏差顶弯的情况。

　　设计过程中，首先要明确安装边界：接插件的塑壳主体宽度对应三排引脚的排布间距，每排引脚中心距保持2.54mm标准值，排与排之间的中心距同样遵循2.54mm网格规范，确保可以直接适配通用PCB封装库的焊盘位置，不需要额外调整板卡布线。直角弯折处的曲率半径经过反复验证，既保证弯折后引脚的机械强度，不会因为多次插拔出现弯折处断裂，也避免弯折半径过大导致相邻排引脚之间的安全间距不足，带来信号串扰甚至短路风险。塑壳部分的定位柱高度与PCB板上的定位孔深度匹配，焊接前可以直接将接插件卡在板卡对应位置，不需要额外治具固定就能完成波峰焊或者回流焊工序，大幅提升SMT贴片加工的效率。

　　引脚部分采用黄铜基材镀锡处理，表层镀层厚度满足无铅焊接要求，焊接后焊盘与引脚的结合力符合IPC-A-610电子组件验收标准，长期在-40℃到85℃的工业环境温度范围内工作，不会出现镀层氧化、接触电阻升高的问题。三排引脚的长度保持一致，焊接后伸出PCB板背面的长度控制在1.5mm以内，不会与板卡背面的其他元件或者机箱结构产生干涉。塑壳采用耐高温PA66材质，过回流焊时不会出现塑壳变形、引脚移位的问题，塑壳表面的防滑槽设计方便手工插拔时受力，不会因为手滑导致接插件歪斜损坏板卡焊盘。

　　在实际选型使用时，需要注意接插件的安装方向：直角弯折的出线方向要与板卡的出线空间匹配，避免出线后线缆与机箱内其他结构产生挤压，三排引脚的定义要提前在布线时做好规划，将电源引脚、信号引脚、接地引脚合理排布，接地引脚均匀分布在信号引脚之间可以起到屏蔽作用，降低高速信号传输时的串扰问题。这类接插件的插拔寿命不低于500次，满足设备生产调试、后期维护过程中的反复插拔需求，长期通电状态下每根引脚的载流能力可达3A，足够覆盖绝大多数信号传输与小功率供电的需求，不需要额外考虑大电流带来的引脚发热问题。

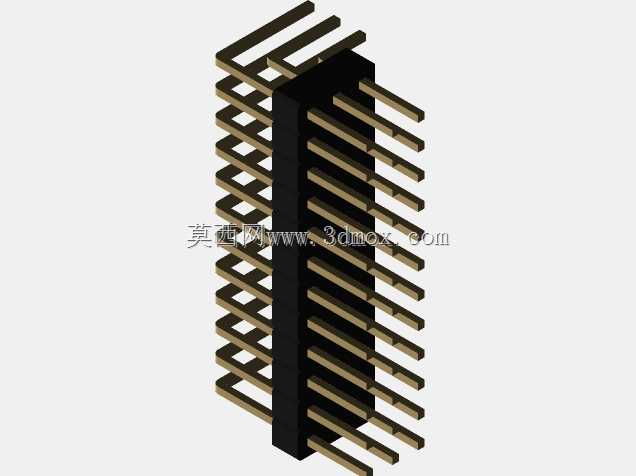

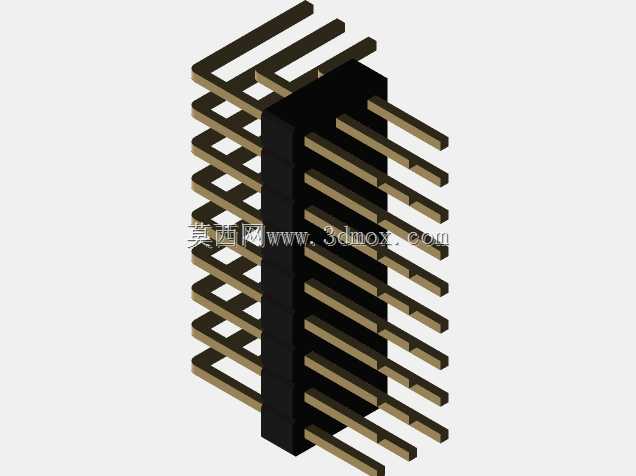

　　建模过程中，每根引脚的弯折角度严格控制在90°±1°范围内，塑壳上的引脚过孔与引脚之间保留0.02mm的装配间隙，既保证引脚可以顺利压入塑壳，也不会因为间隙过大导致引脚松动。接插件整体的外形轮廓尺寸完全按照实际量产产品的尺寸绘制，导入PCB设计软件后可以直接用于板卡的3D布局检查，提前发现元件干涉问题，避免打样后出现结构不匹配的问题，减少板卡迭代的成本与周期。
