经典拓扑结构克莱因瓶曲面造型设计

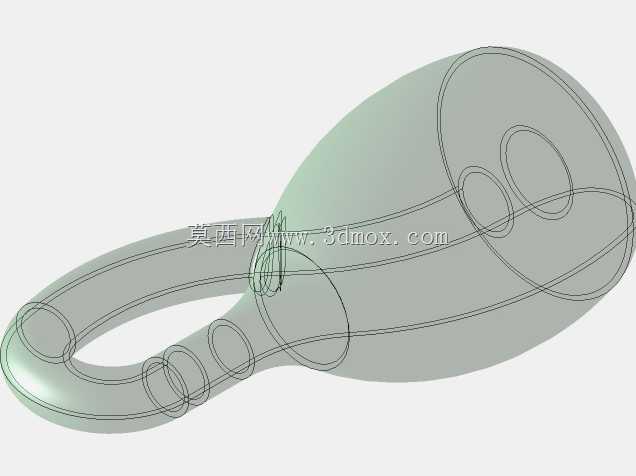

　　在做空间曲面类建模练习时，克莱因瓶是非常典型的拓扑结构练习载体，这类无定向曲面的建模过程，能帮结构工程师快速掌握多段曲面连续拼接、曲率顺滑过渡的核心技巧，很多刚接触复杂曲面建模的从业者，都会把这类结构作为曲面建模能力进阶的训练对象。从实际应用场景来看，这类曲面结构本身没有常规工业容器的盛装功能，它更多出现在拓扑学科研演示、科普教具制作、创意文创产品开发的场景中，部分科技馆的数学展区会采用放大版的该类结构作为展项，帮助参观者直观理解无定向曲面的空间特性，也有不少文创品牌会把缩小版的该结构做成桌面装饰摆件，用透明树脂或者玻璃材质制作，借助曲面的光线折射效果呈现独特的视觉观感。从产品功能特性来看，

　　这个结构最核心的特点是不存在明确的内外边界，曲面自身通过连续的弯折形成闭合的连通结构，没有常规容器的开口与封闭内腔的明确分界，这就要求建模过程中必须保证曲面的G2连续，一旦出现曲面拼接的折痕，就会破坏整个结构的拓扑完整性，视觉上也会出现明显的割裂感。在设计思路上，建模时首先要确定瓶颈回弯的路径曲线，这条空间螺旋曲线的曲率变化直接决定了整个结构的流畅度，曲线的弯折半径不能过小，否则后续曲面加厚或者实体化的时候会出现曲率自交的问题，瓶身主体采用旋转曲面作为基础，再通过扫掠命令生成回弯的瓶颈部分，两个曲面的拼接处需要做曲率匹配的桥接处理，不能直接生硬缝合，否则后续做透明材质渲染的时候，拼接位置的光影会出现明显的断层。

　　从外形尺寸与安装边界来看，这类作为教具或者摆件的结构，整体高度通常控制在120mm到200mm之间，瓶身最大直径不超过100mm，瓶颈回弯的外边缘距离瓶身外壁的间隙要控制在3mm以上，避免3D打印或者玻璃吹制的时候出现结构粘连，如果是作为展陈使用的大尺寸结构，整体高度可以做到1200mm左右，这时候需要在瓶身底部增加直径150mm以上的安装法兰，通过膨胀螺栓固定在展台上，防止结构重心偏移出现倾倒，回弯的瓶颈部分要做壁厚加强，壁厚不小于5mm，避免大尺寸结构长期放置出现形变。在建模的细节处理上，瓶颈与瓶身连通的位置要做圆角过渡，圆角半径不小于2mm，避免应力集中，如果是用于3D打印的模型，还要提前检查整个曲面是否存在非流形几何问题，

　　所有的曲面法线方向要保持统一，否则切片的时候会出现模型错误，无法正常生成打印路径。很多工程师在初次做这类结构建模的时候，容易出现瓶颈路径与瓶身曲面干涉的问题，这就需要在绘制路径曲线的时候，实时做曲率检查和干涉预览，调整曲线的空间位置，保证回弯部分和瓶身外壁保持均匀的间隙，整个曲面的壁厚要保持一致，不能出现局部壁厚过薄的问题，否则不管是3D打印还是开模制作，都会出现填充不足或者结构强度不够的问题。另外，这类曲面结构在做渲染的时候，通常会采用半透明的玻璃或者树脂材质，这就要求曲面的表面质量足够高，不能有多余的碎面或者重合面，否则光线追踪渲染的时候会出现不正常的光斑或者折射错误，影响最终的呈现效果。对于结构设计从业者来说，完成这类拓扑曲面的建模，本质上是对自身空间曲线控制、曲面拼接能力的一次综合训练，掌握这类无闭合边界曲面的建模逻辑之后，再去处理工业产品中的复杂过渡曲面，比如手持设备的外观曲面、流体通道的异形曲面，都会更加得心应手，能够快速判断曲面拼接过程中容易出现的曲率不连续、自交等问题，提升复杂结构的建模效率。
