三档ON-OFF-ON钮子式拨动开关结构

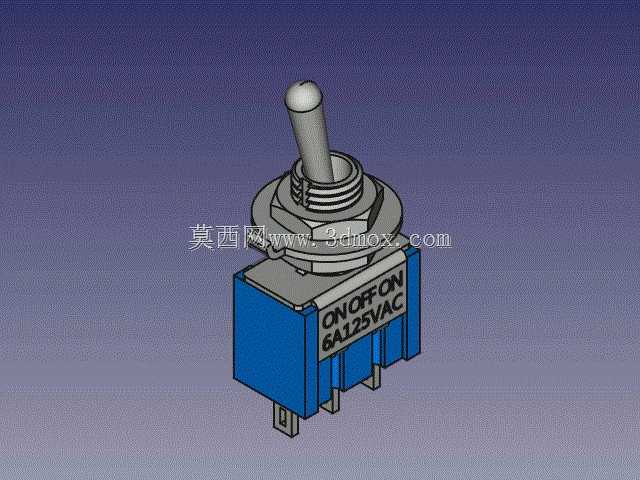

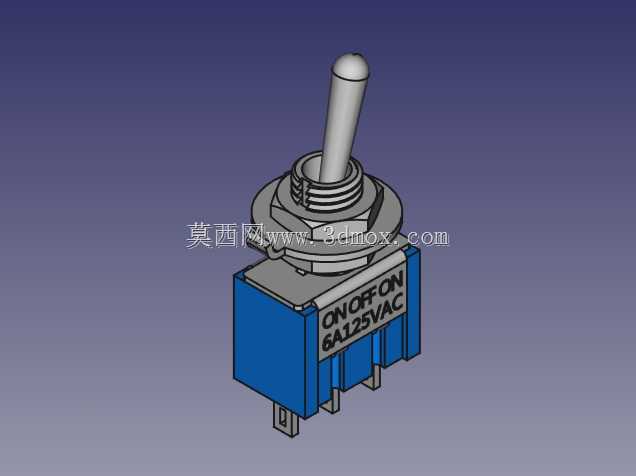

　　这类三档拨动开关是低压控制回路里极为常见的手动操作元件，日常在小型机电设备、测试治具、工控手持盒、民用小家电的控制端都能见到它的身影，核心作用是通过拨杆的位置切换，实现两路独立电路的通断组合，满足ON-OFF-ON三态的回路切换需求，相比按键式开关，它的档位位置有明确的机械卡位，操作人员无需观察指示灯就能通过拨杆角度判断当前回路状态，在需要快速切换工况、且操作空间有限的场景下适配性极强。从结构设计逻辑来看，这款开关采用了常见的立式插装布局，主体分为操作拨杆、密封基座、触点腔体、接线引脚四个核心部分，拨杆采用圆柱带圆头的造型，表面做了防滑适配，操作时的扳动角度控制在单档30度左右，扳动过程有清晰的档位顿挫感，

　　避免使用中出现误碰移位的问题；基座部分采用蓝色绝缘耐温材质，包裹内部的银合金触点结构，能够在额定6A125VAC的负载下保证触点接触可靠，不会因为长期通断出现拉弧氧化导致的接触不良。安装边界上，这款开关采用面板螺纹锁紧的安装方式，基座上方带有外螺纹安装段与配套锁紧螺母，适配标准的12mm面板开孔，安装时只需要在设备面板上开出对应尺寸的圆孔，将开关从面板正面插入，背面用锁紧螺母旋紧固定即可，不需要额外的定位结构，安装效率很高；下方的接线引脚采用直插式布局，引脚间距符合通用PCB板安装标准，既可以直接焊接在印制电路板上，也可以搭配接插件做引线连接，引脚长度预留了足够的焊接与锁付空间，不会因为焊盘高度差出现安装干涉。在实际选型应用中，

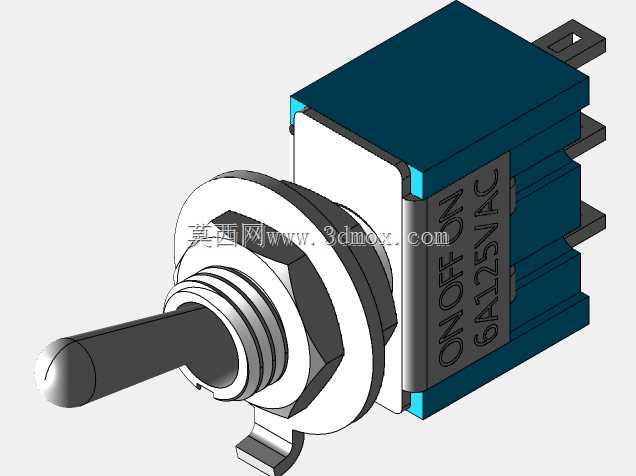

　　这类开关的设计重点在于操作手感与触点寿命，内部的弹簧顶珠结构决定了档位的清晰程度，建模时需要严格还原拨杆摆动的角度行程、卡位结构的配合间隙，避免虚拟装配时出现拨杆卡滞、档位虚位的问题；基座的外形尺寸做了方正化处理，相邻引脚之间的绝缘隔筋高度足够，能够避免焊接时焊锡桥接导致的回路短路，开关正面的档位标识直接模印在基座顶面，操作人员在正面操作时可以直接识别三个档位对应的回路状态，不会出现档位混淆。从三维建模的细节来看，拨杆与基座的配合处做了密封台阶结构，能够阻挡日常使用中的灰尘、飞溅液体进入触点腔体，提升在复杂工况下的使用寿命；底部的引脚做了倒角处理，插入PCB焊盘时能够自动导正，不会出现引脚顶偏的问题，整体结构紧凑，

　　占用的安装空间很小，在手持控制设备、小型测试仪器这类对安装体积有严格限制的场景下，相比大尺寸的船型开关、旋钮开关有明显的空间优势。在电路功能实现上，中间OFF档位为两路回路全部断开，两侧ON档位分别接通对应的独立回路，可以实现电机正反转控制、两路信号切换、电源档位选择等常见功能，不需要额外加设中间继电器就能完成小功率回路的直接控制，能够简化整体电路的结构设计，降低设备的元件成本与布线复杂度。建模过程中需要注意安装螺纹的尺寸公差、拨杆摆动的运动包络，确保在做整机装配时，拨杆扳动到极限位置时不会和周边的面板结构、其他元件发生碰撞，锁紧螺母的外形尺寸也要匹配常用的安装扳手尺寸，方便产线装配时的锁紧操作。
