三档自锁式钮子拨动开关结构设计

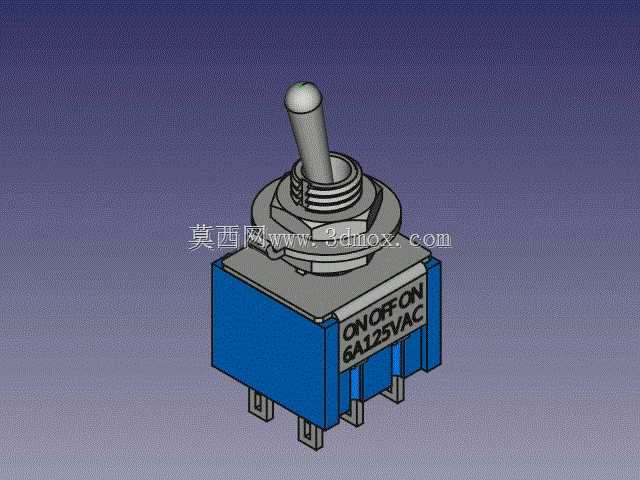

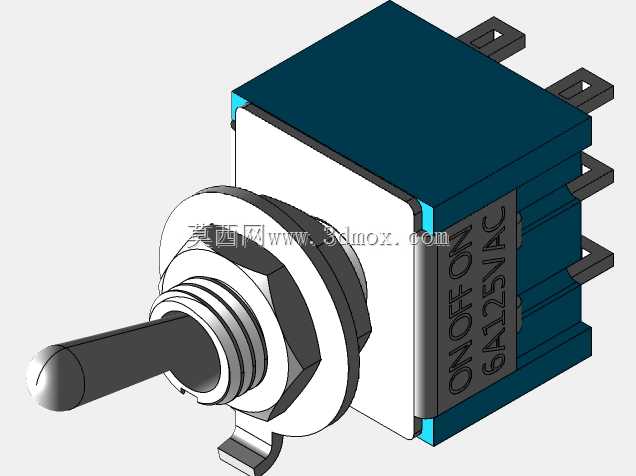

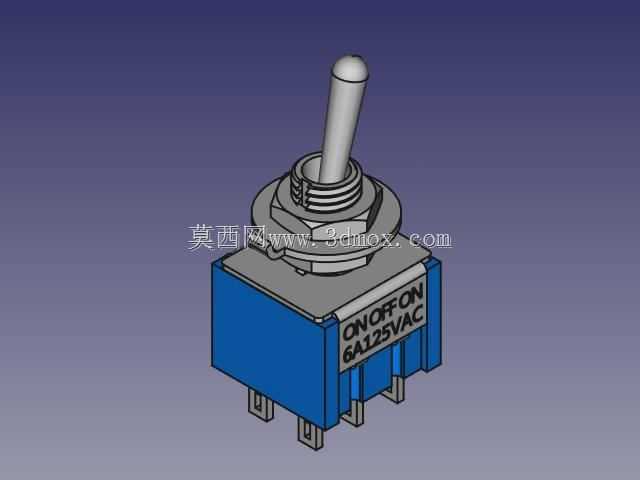

　　在低压控制回路、小型电子设备、工控手持终端、测试治具这类需要手动切换电路通断状态的场景里，这类三档拨动开关是十分常见的手动控制元件，不同于轻触按键的瞬时触发逻辑，它依靠内部定位结构实现档位的自锁保持，操作人员拨动手柄到对应位置后，无需持续施加外力即可维持当前电路通断状态，适合需要长期保持某一工作模式的电路切换场景。从结构设计逻辑来看，这款开关采用扳柄式操作结构，操作端为圆柱形金属拨杆，拨杆根部做了阶梯轴过渡，配合基座上部的密封压圈与螺纹锁紧结构，既可以实现面板安装时的紧固，也能在一定程度上阻挡粉尘、溅液进入开关内部腔体，适配多数非严苛环境下的设备外露安装需求。开关主体基座采用工程塑料注塑成型，蓝色基座部分为绝缘主体，内部嵌装导电接触片、定位弹簧与跳步结构，当拨杆被扳动时，内部的跳步机构会带动动触片在三个静触点之间切换，实现ON-OFF-ON的三档电路逻辑：中间档位为电路断开状态，两侧档位分别接通两组独立回路，可用于设备正反转切换、双路电源选择、功能模式切换等常见控制需求。安装边界方面，这款开关采用直插式焊针引脚，引脚从基座底部垂直引出，排布为两列共六脚，对应两路独立的通断回路，引脚间距符合常规PCB板安装的孔位设计规范，既可以直接焊接在印刷电路板上作为板载控制元件，也可以配合接线端子用于面板式接线的设备中；基座上部的螺纹段配备配套的锁紧螺母与防松垫片，在面板开孔安装时，开孔直径匹配螺纹外径即可，

　　安装后拨杆突出面板的长度符合常规操作的人机工程要求，扳动行程的阻尼感经过结构匹配，既不会因为阻尼过小导致误触，也不会因为阻尼过大造成操作费力。从实际选型适配角度来说，这类开关的额定通断能力适配低压小功率回路，多用于控制信号回路或者小功率负载的通断，设计建模时需要重点关注几个关键配合尺寸：一是拨杆摆动的角度范围，要保证扳动到两侧档位时，内部触片能够完全压合静触点，避免接触电阻过大导致发热，同时中间档位要保证触片完全脱离静触点，避免拉弧或者漏电；二是引脚的位置度公差，因为要适配PCB自动焊接的工艺要求，引脚的同轴度、间距偏差必须控制在波峰焊或者回流焊允许的公差范围内，否则会出现插装困难、虚焊等问题；三是上部螺纹的尺寸精度，

　　要保证锁紧螺母能够顺畅旋合，同时面板安装后不会出现松动歪斜的情况。在三维建模过程中，这类开关的结构拆分需要明确区分绝缘件、导电件、操作件三个部分：绝缘基座的建模要兼顾注塑工艺的拔模角度、壁厚均匀性，避免出现壁厚差异过大导致的注塑缩痕；内部的跳步弹簧与定位钢珠虽然尺寸小，但却是实现档位手感与自锁功能的核心，建模时要预留出弹簧的压缩行程空间，保证拨杆扳动时钢珠能够顺利卡入定位槽，实现清晰的档位手感；拨杆与内部转轴的配合要考虑转动间隙，既不能间隙过大导致拨杆晃动，也不能间隙过小导致操作卡滞。实际应用中，这类开关常被用在小型机电设备的电源切换、测试仪器的量程选择、遥控设备的通道切换、改装车辆的附加电路控制等场景，相比滑动式拨动开关，

　　钮子式结构的操作力更大，档位反馈更清晰，不容易因为设备振动出现档位滑移的问题，同时外露的拨杆可以加装不同颜色的保护帽，方便操作人员快速识别不同开关的功能。建模时还要注意安装后的空间避让：开关安装在PCB上时，基座底部要预留出焊盘与引脚焊接的空间，基座上部的拨杆摆动范围内不能有其他结构件遮挡，否则会导致拨杆无法扳动到极限档位，造成电路接触不良；如果是面板安装的场景，要注意拨杆突出面板的长度不能过长，避免设备搬运或者操作过程中被意外刮碰导致档位误切换，同时面板内侧要预留出开关基座的安装深度，避免基座与内部其他元器件产生干涉。从结构可靠性角度来说，这类开关的寿命主要取决于内部触片的材质与跳步机构的耐磨性，建模时虽然不需要体现材质的微观特性，但结构上要保证触片的接触压力足够，动触片与静触点的接触面积满足额定电流下的载流要求，避免长期使用后因为触点氧化、接触压力不足导致的接触失效。
