PCB板载彩色多规格跨接线桥结构

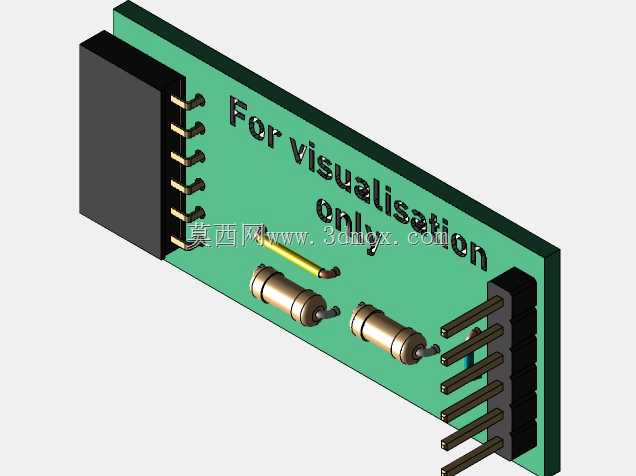

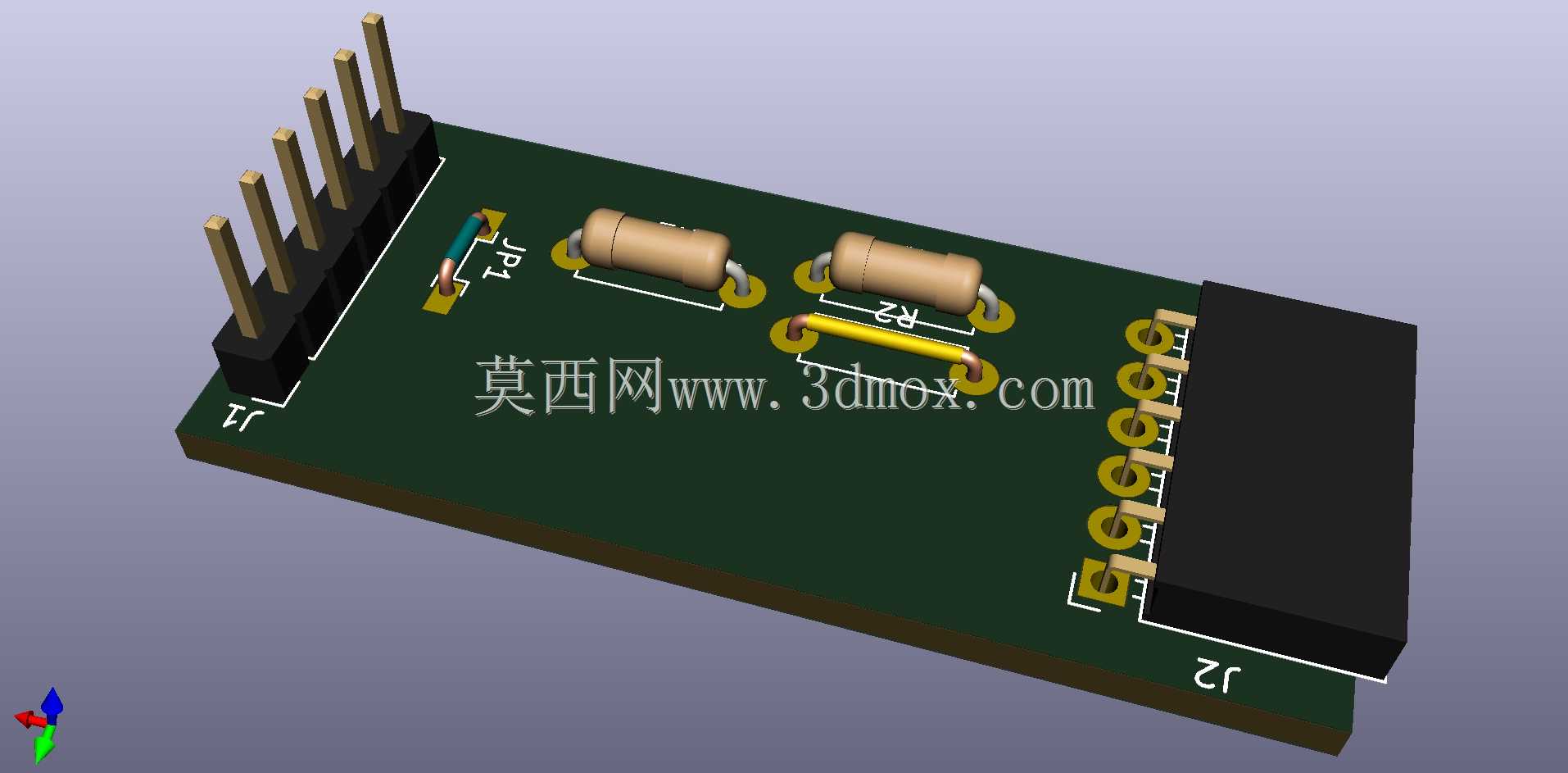

　　在PCB板级电路布线环节，经常会遇到同层走线交叉无法避让的场景，尤其是高密度布线的通讯类控制板、电源转接板上，单靠调整走线宽度、换层过孔往往会占用额外的板层资源，甚至引入不必要的信号阻抗变化，这时候板载线桥就是非常实用的跨接解决方案。这套线桥结构采用弯角成型的跨接设计，主体为水平跨接段加两端垂直插脚的结构，插脚可直接插入PCB预制的安装孔内，通过波峰焊或手工焊接完成固定，不需要额外增加固定件，也不会占用相邻走线的布线路径。从结构设计来看，这套线桥做了多色区分的规格划分，不同颜色的跨接段对应不同的跨接长度，覆盖了PCB上常见的2倍孔距到7倍孔距的跨接需求，设计时特意将弯角处做了圆弧过渡处理，避免直角弯折带来的应力集中问题，

　　同时垂直插脚的长度统一匹配常规1.6mm板厚加焊盘透锡的长度要求，插脚直径适配标准0.8mm安装孔，插装时不需要额外扩孔，能直接适配现有PCB的标准孔位加工参数。实际应用中，这类线桥常被用在单面板布线场景，单面板无法通过过孔换层避让走线，使用线桥可以在不增加板层成本的前提下完成交叉走线的跨接，相比传统的飞线跨接，成型的线桥结构一致性更好，焊接后不会出现飞线歪斜、晃动导致的短路风险，跨接段的抬升高度统一控制在3mm，既保证了和下方走线的安全绝缘间隙，又不会因为抬升过高影响后续的外壳装配，不会和板上的接插件、电容等较高元器件产生干涉。设计这套结构的时候，需要重点考量几个边界参数：首先是跨接段的外径控制，要保证相邻两个线桥并排安装时，

　　中心距满足2.54mm标准排针间距的绝缘要求，不会出现相邻线桥接触短路的问题；其次是两端插脚的同轴度，插脚的位置公差要控制在±0.1mm以内，否则批量插装时会出现插脚无法对准孔位的问题，影响生产装配效率；另外弯角处的成型半径不能过小，否则金属线材弯折时容易出现裂纹，降低结构强度，长期使用在震动环境下可能出现断裂失效的问题。和普通的漆包线飞线相比，这套预成型线桥的外层做了绝缘包覆处理，不同颜色的绝缘层除了区分长度规格，也能在多根线桥密集排布时快速识别对应跨接的线路，方便后期的检修和维护。在通讯类设备的PCB设计中，这类线桥还可以用在大电流的跨接场景，选用合适线径的线材制作时，载流能力可以满足5A以内的电源线路跨接需求，

　　比细走线的载流能力更强，也不需要额外在走线上镀锡加厚，能简化生产工艺。安装时只需要将两端插脚插入PCB对应孔位，在背面焊盘处焊接固定即可，焊接后跨接段和PCB板面保持平行，不会出现倾斜翘起的问题，绝缘层的耐温参数匹配常规波峰焊的温度曲线，过炉时不会出现绝缘层融化、脱落的问题。在结构建模过程中，每一种长度规格的线桥都做了参数化的设计调整，只需要修改跨接段的长度参数就可以快速生成新的规格，不需要重复绘制弯角和插脚结构，能快速适配不同项目的跨接长度需求，所有规格的插脚参数保持统一，不需要针对不同长度调整PCB孔位的设计，能减少PCB设计的重复工作量。
