KiCAD适配TO-220封装30x25x25规格散热件

　　在中小功率电子设备的PCB设计环节，功率半导体器件的散热设计一直是影响整机长期运行可靠性的核心要点，尤其是采用TO-220直插封装的三端稳压器、MOS管、快恢复二极管这类器件，工作时的结温如果不能通过有效路径导出，很容易出现温漂超标、输出参数偏移，甚至长期过热导致器件寿命骤减的问题，这款适配KiCAD设计流程的散热件，正是针对这类直插功率器件的板上安装需求开发的结构方案。

　　从实际应用场景来看，这类散热件广泛用在通讯终端设备的电源板、工业控制板卡的辅助电源模块、小功率直流驱动板、消费类电子的线性稳压电路上，尤其是板上空间紧凑、无法安装大体积风冷散热组件的场景，这种直插式搭配器件安装的小型散热件，不需要额外占用过多PCB板面空间，就能满足1-5W耗散功率下的散热需求，不需要额外加装风扇，完全依靠自然对流完成热交换，避免了风冷组件带来的振动、积尘、噪音问题，适合对运行稳定性要求高、维护周期长的通讯类板卡使用。

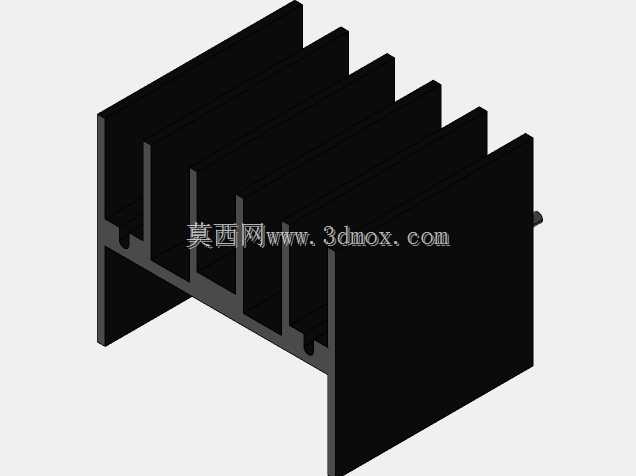

　　这款散热件的外形尺寸严格控制在30x25x25mm的边界内，这个尺寸是经过多轮板上布局验证的：宽度方向30mm刚好避开TO-220器件引脚的爬电距离要求，不会和周边相邻的直插元件、贴片元件产生空间干涉；高度方向25mm的尺寸，适配绝大多数通讯设备内部的板间间隙，不会出现顶到外壳或者上层板卡的问题；厚度方向25mm的鳍片排布，在有限空间内最大化拓展了散热表面积，鳍片采用等间距平行排布，间距控制在自然对流最优的2.5mm区间，既不会因为间距过小导致空气流通阻力增大，也不会因为间距过大浪费可利用的散热空间。

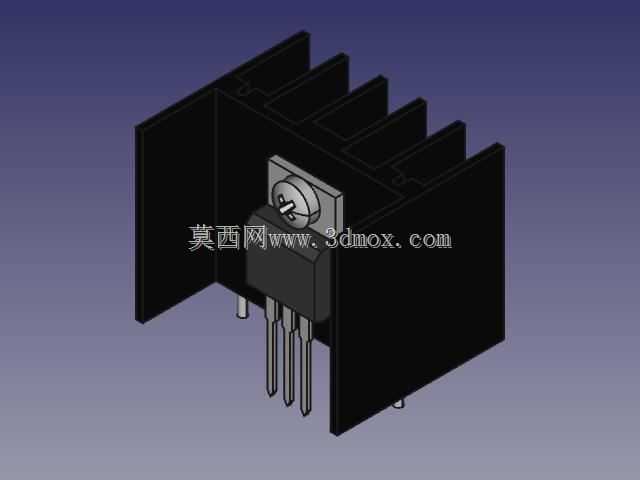

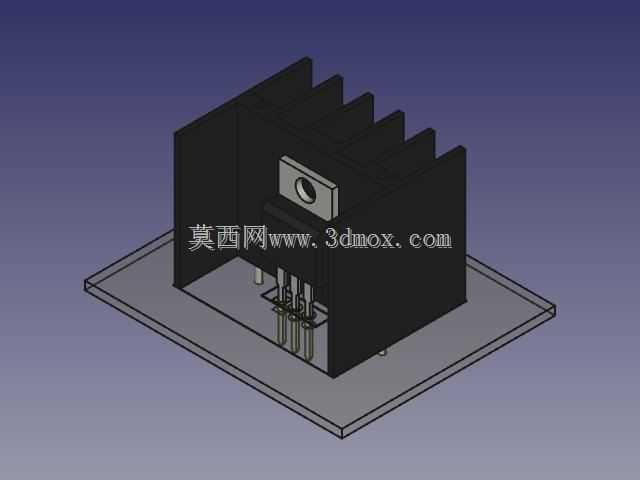

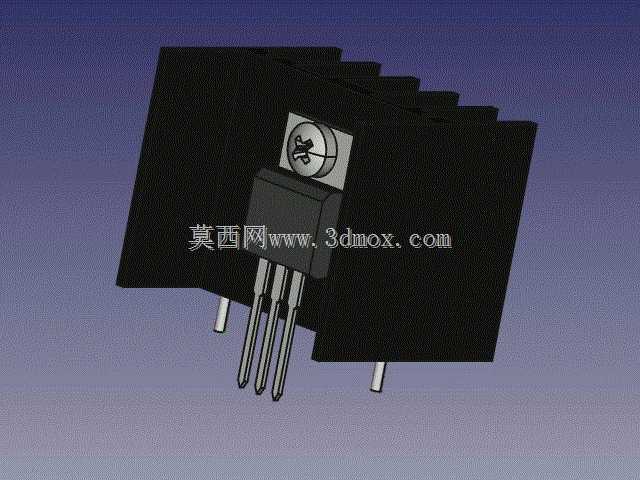

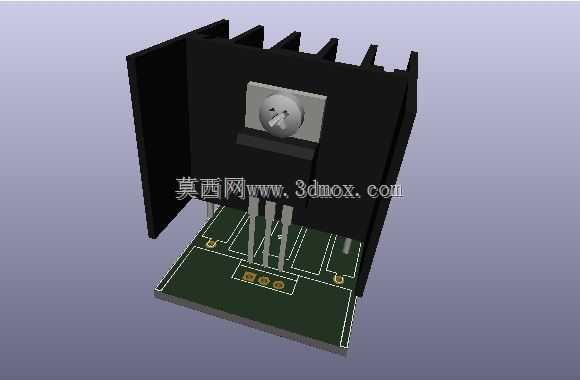

　　安装设计上，这款散热件完全匹配TO-220封装器件的安装孔位，器件的固定孔和散热件的中心安装位精准对齐，只需要一颗标准M3螺丝加绝缘垫圈就能完成器件和散热件的紧固，不需要额外设计转接支架，同时散热件自带两个定位插脚，可以直接插入PCB上对应的定位孔，在波峰焊或者手工焊接环节就能完成散热件的板上固定，不需要额外打胶或者增加固定结构，大幅提升板卡组装的效率。设计过程中充分考虑了KiCAD设计流程的适配性，封装外形和实际结构的尺寸完全一致，在PCB布局阶段就能准确预判散热件的占用空间，提前规避和周边走线、元件的干涉问题，不需要在打样后再反复调整布局，能有效缩短板卡的开发周期。

　　从热设计的角度来看，这款散热件采用黑色阳极氧化的表面处理工艺，相比裸露的铝质基材，氧化层可以提升表面的辐射换热效率，在自然对流条件下能进一步降低热阻，鳍片和底座采用一体成型的结构，不存在接触热阻的问题，器件产生的热量可以快速通过底座传导到每一片鳍片上，再通过鳍片和空气的对流、以及表面的热辐射把热量散到周围环境中。实际测试验证中，搭配TO-220封装的78系列三端稳压器，在3W耗散功率、25摄氏度环境温度下，器件外壳温度可以控制在60摄氏度以内，远低于器件的额定工作温度上限，完全满足通讯设备长期连续运行的散热要求。

　　在结构细节处理上，散热件的边缘全部做了倒角处理，没有尖锐的毛刺，在组装过程中不会划伤操作人员的手，也不会刮破PCB上的阻焊层造成短路隐患；安装孔位做了沉台设计，螺丝紧固后螺丝头不会突出散热件表面，进一步压缩了整体的安装高度；定位插脚的长度设计为3mm，插入PCB后刚好可以在焊接面形成可靠的焊接点，既不会因为插脚过长导致焊接后突出过多影响板卡安装，也不会因为插脚过短导致焊接强度不足，在设备受到振动时出现散热件松动的问题。

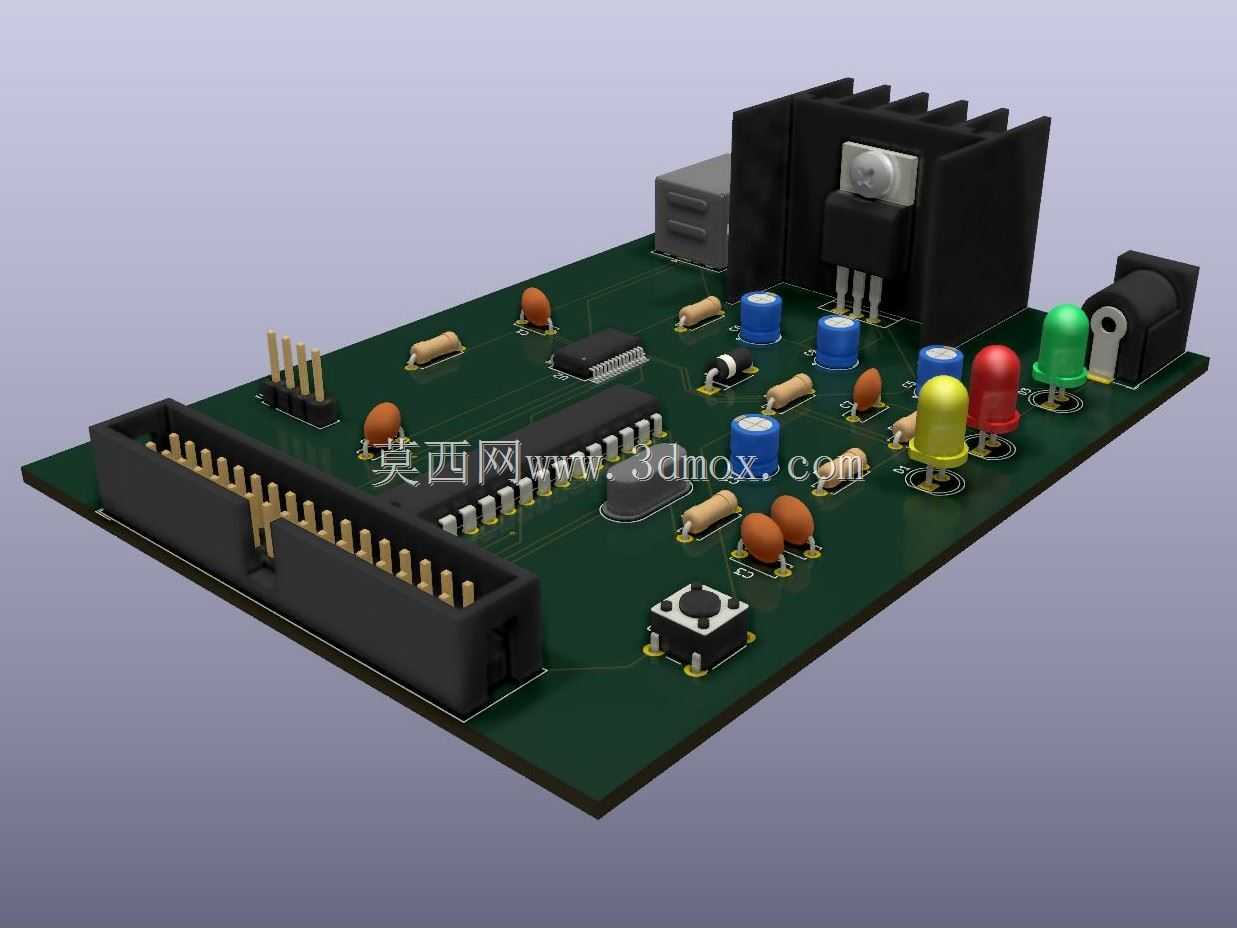

　　对于PCB设计工程师来说，这类经过实际尺寸验证的散热件模型，可以直接导入到KiCAD的封装库中使用，在布局阶段就能完成散热方案的评估，不需要单独测绘建模，能有效减少设计阶段的重复工作量，同时因为模型尺寸和实物完全一致，不会出现设计阶段预留空间不足导致的组装问题，对于小批量通讯设备的开发来说，这种成熟的散热结构方案可以直接复用，不需要重新开模定制散热件，能大幅降低前期的开发成本，缩短产品的上市周期。
