可堆叠式多代兼容树莓派透明保护外壳

　　在嵌入式开发、小型智能硬件原型搭建场景中，开发板的防护与扩展适配一直是结构设计需要兼顾的核心问题，这款可堆叠的树莓派保护壳，正是针对多代树莓派开发板的安装防护、堆叠扩展、散热适配需求做的定向结构设计。从实际工程应用来看，不少做边缘计算节点、小型工控采集终端、智能物联网关的开发者，会需要多块树莓派协同工作，传统单块安装的外壳无法满足紧凑堆叠的部署需求，零散摆放既占用机柜或桌面空间，也容易因为线材拉扯、外力磕碰导致板卡接口松动、元件损坏，这款外壳的叠装结构刚好解决了这个痛点，上下壳体通过等高铜柱实现定位锁紧，叠装时层间预留统一的支撑柱对位孔位，多台设备叠放时不会出现滑移、偏斜，层间间隙经过反复校核，既不会因为间隙过小导致线材弯折过度，也不会因为间隙过大浪费安装空间。

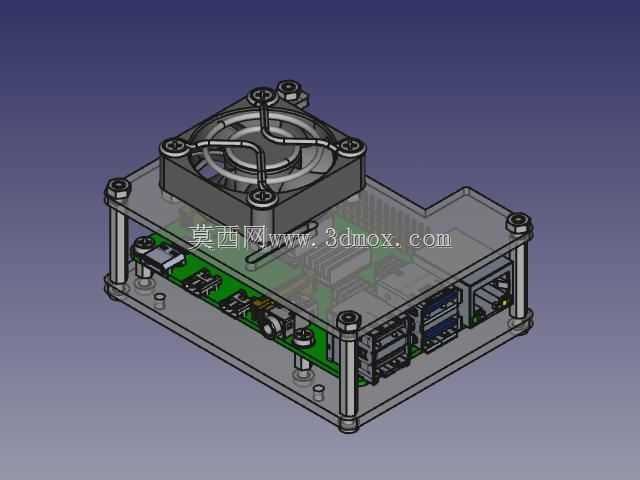

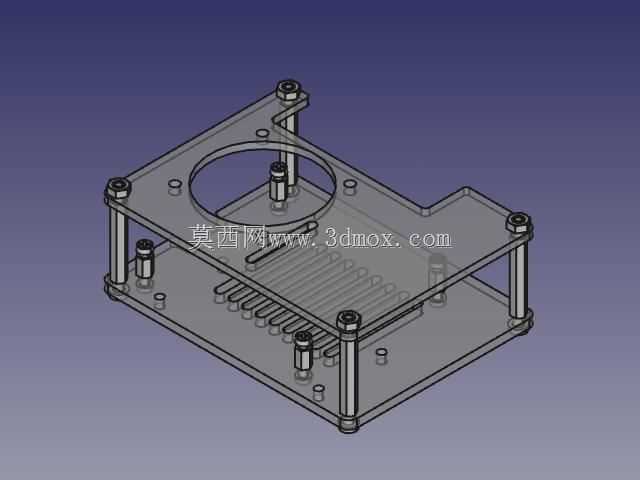

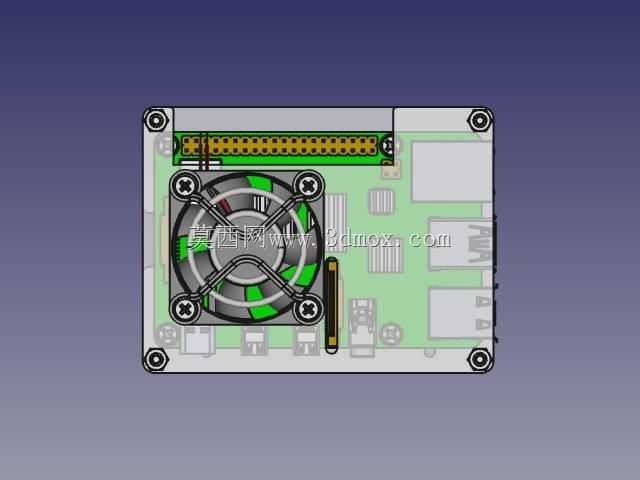

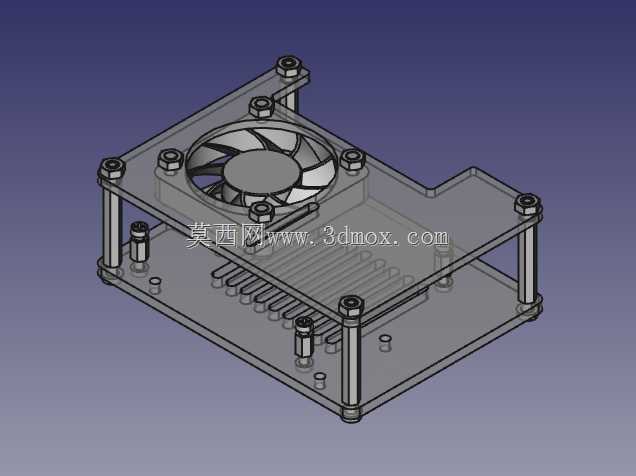

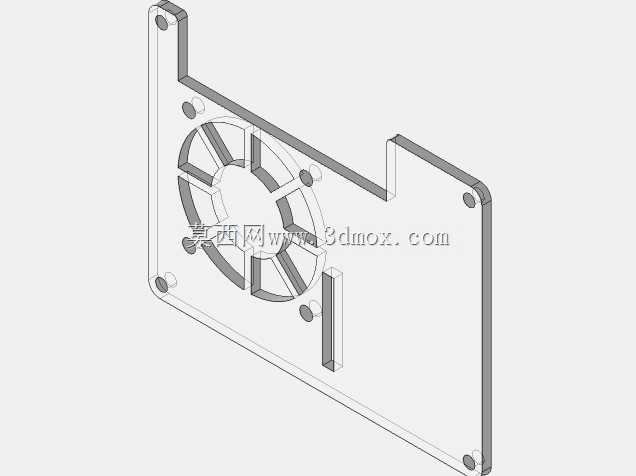

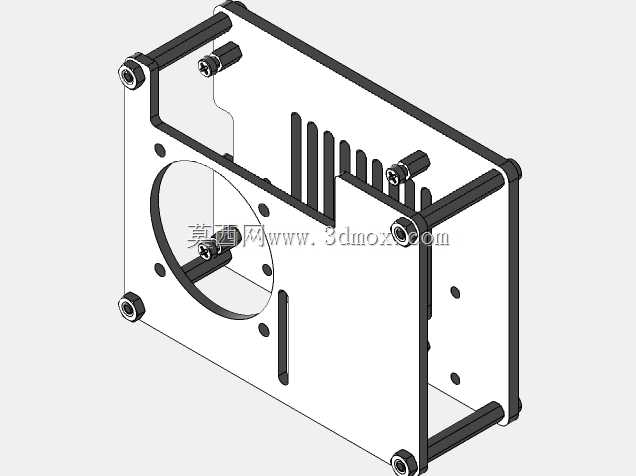

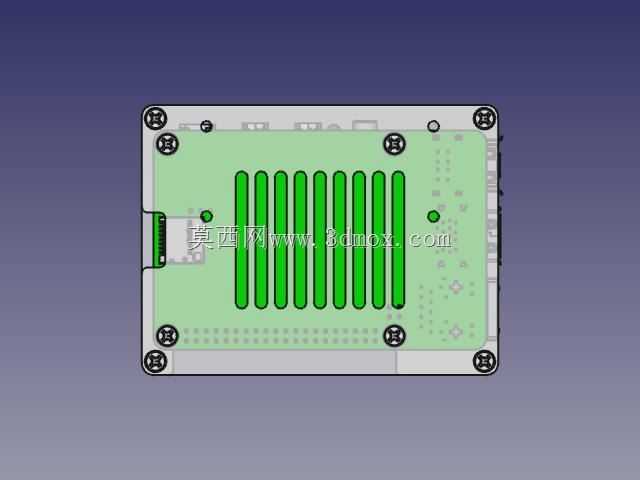

　　这款外壳适配树莓派2、3B/B+、4B等多代主流型号，板卡安装位的定位孔完全对应各代板卡的标准安装孔距，不需要额外打孔或者加装转接件，板卡放入后通过底部的定位柱卡紧，配合顶部的压合结构，不会因为运输或者长期使用出现板卡移位。考虑到不同使用场景的散热需求，外壳专门做了两种散热方案的兼容设计：如果用户选择单块板卡独立使用，可以在外壳顶部的圆形预留位安装标准尺寸的外置散热风扇，风扇的走线可以通过壳体侧边的开槽引出，不会压到板卡上的元件；如果用户选择多台堆叠部署，就可以将薄型风扇安装在壳体内部的层间位置，内部的支撑柱高度刚好预留了薄型风扇的安装空间，不会出现风扇扇叶剐蹭板卡元件的问题，壳体底部对应CPU、内存等发热元件的位置做了格栅式开槽，既可以保证空气流通形成散热风道，也能阻挡较大的杂物掉入壳体内接触板卡造成短路。

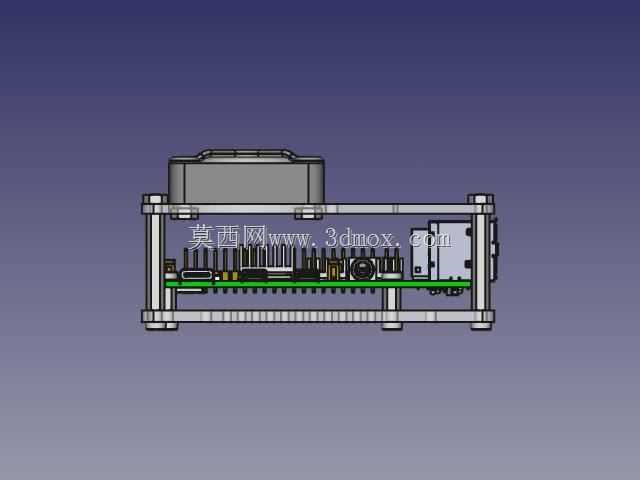

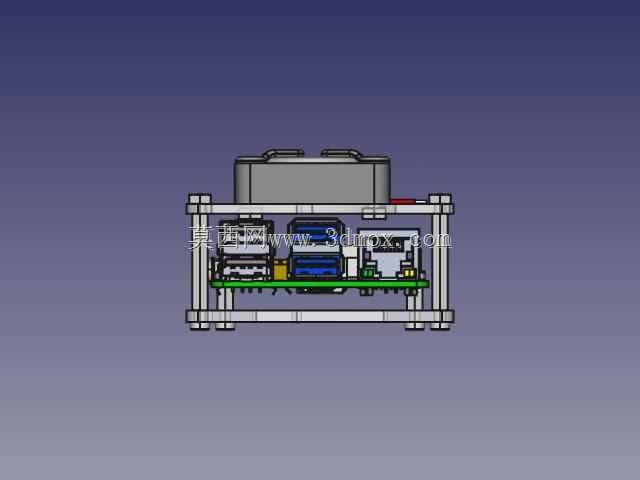

　　从安装边界尺寸来看，外壳的整体外轮廓比对应型号的树莓派板卡单边宽出3mm，刚好可以覆盖板卡边缘的接口焊点，避免焊点接触导电物体造成短路，同时不会额外占用过多的安装空间，适合嵌入到小型智能设备的壳体内部作为板卡的支撑防护结构。壳体侧边对应树莓派的USB接口、HDMI接口、网口、电源接口、GPIO排针的位置都做了精准的避让开槽，安装外壳之后不需要拆卸壳体就可以正常插拔所有外接线材，也不会影响GPIO排针外接扩展模块。壳体采用透明亚克力材质加工，一方面可以直观看到内部板卡的运行状态、指示灯闪烁情况，不需要拆开外壳就能排查板卡的接线问题、运行故障，另一方面亚克力材质的绝缘性能优异，不会对板卡的无线信号造成屏蔽，不会影响板载WiFi、蓝牙的信号传输质量。

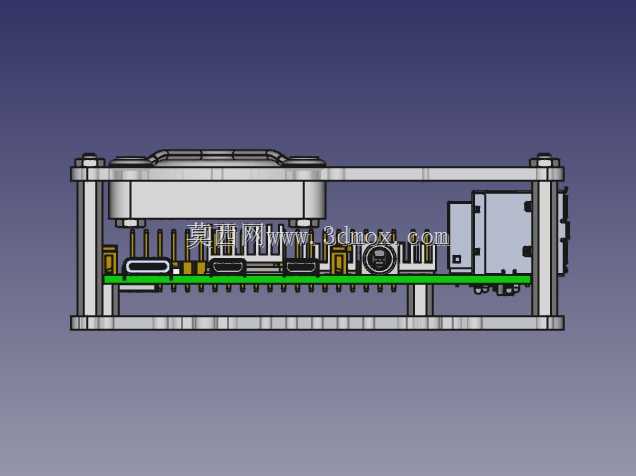

　　在结构细节设计上，所有的安装孔位都做了沉头处理，锁紧螺丝安装后不会突出壳体表面，叠装时不会出现因为螺丝突出导致的层间贴合不紧密问题；壳体的所有边缘都做了倒角处理，没有尖锐的毛边，安装过程中不会划伤手部或者损坏线材；支撑铜柱的长度经过精确计算，单块壳体安装后，板卡底部距离壳体下表面有2mm的间隙，既可以避免板卡背面的焊点直接接触安装台面造成短路，也能让空气从底部格栅进入，带走板卡背面的热量。针对树莓派4B型号的散热需求更高的特点，壳体内部预留了散热片的安装空间，用户可以在CPU、内存、主控芯片位置粘贴标准尺寸的散热片，不会因为壳体内部空间不足导致散热片顶到上盖。

　　实际部署测试中，三层叠装的状态下，每层安装薄型风扇向内送风，配合底部的格栅开槽，壳体内的温度比无外壳裸板运行时仅高2℃，完全满足长期稳定运行的散热要求；外壳的锁紧结构经过多次拆装测试，反复拆装50次以上不会出现孔位滑牙、柱体断裂的问题，适合开发阶段频繁调整接线、更换扩展模块的使用场景。对于需要将树莓派集成到成品设备里的开发者来说，这款外壳的四角预留了外部安装孔，可以直接通过螺丝将整个带壳的树莓派固定在设备内部的安装立柱上，不需要额外设计板卡的固定结构，能够大幅缩短智能硬件产品的结构开发周期，减少定制防护结构的开模成本，特别适合小批量原型验证、小规模定制化智能设备的生产场景。
