微型5克舵机执行机构结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:659753
  • 微型5克舵机执行机构结构设计
  • 微型5克舵机执行机构结构设计
  • 微型5克舵机执行机构结构设计

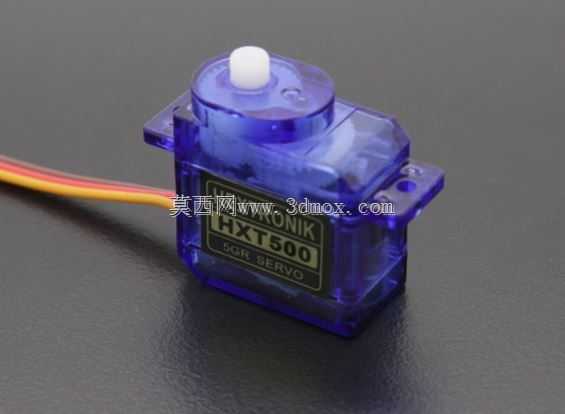

  做航模、小型桌面机器人结构选型的时候,5克级微型舵机是绕不开的执行元件,这类超小规格舵机的安装边界、输出摆臂尺寸、输出轴定位精度,直接决定了整机的结构紧凑度与动作可靠性,这次建模的核心参考是市面保有量极高的Hextronik 500系列微型舵机,所有安装尺寸、外形轮廓均对照实物卡钳测绘完成,没有做理想化的参数简化,能直接导入小型设备的结构装配体做干涉检查、安装位匹配。

  从实际应用场景来看,这类5克舵机的使用场景非常集中:一是室内迷你航模的舵面控制,包括小型固定翼的副翼、升降舵,微型直升机的斜盘控制,这类场景对舵机自重极其敏感,多一克重量都会影响整机的配平与飞行时长;二是小型桌面仿生机器人的关节驱动,比如多足微型机器人的腿部关节、小型机械爪的开合控制,这类场景安装空间狭窄,对舵机的外形轮廓公差要求高;三是小型智能硬件的动作执行,比如迷你摄像头的云台转向、小型自动开合装置的驱动,这类场景往往要求舵机安装后不外露,对安装耳的位置、出线方向都有明确要求。

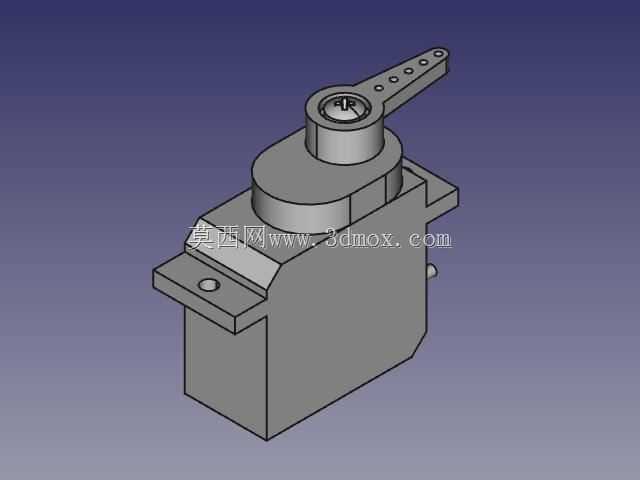

  建模过程中首先确定的是安装基准,这类微型舵机采用双侧带安装孔的凸耳结构,两个安装孔的中心距、凸耳的厚度、安装孔的孔径都严格对照实物测绘,安装面的平面度在建模时做了基准约束,确保装配时安装面与设备机架完全贴合,不会出现翘曲导致的舵机壳体受力变形。舵机的主体壳体做了拔模斜度的还原,没有做成规则的直角方块,这一点很多通用模型会忽略,实际装配时如果壳体侧面有配合结构,忽略拔模斜度会直接导致装配干涉。

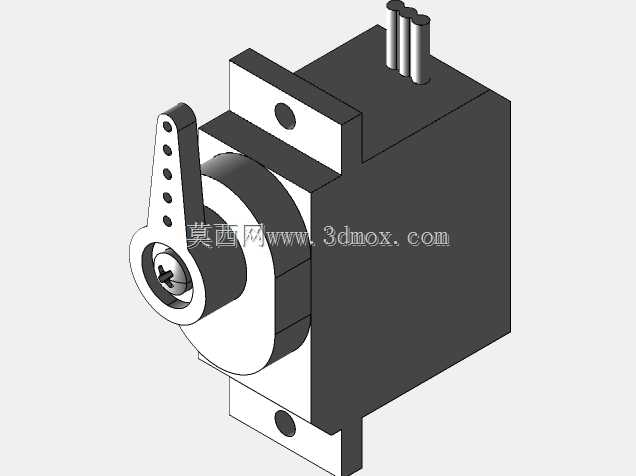

  输出部分的设计是这类舵机建模的重点,输出轴的直径、轴上的齿形参数、摆臂的安装孔位都做了1:1还原,摆臂采用常见的多孔位一字摇臂,不同孔位对应不同的输出力矩与摆角线性范围,选型时可以根据实际需要的动作行程选择对应的安装孔位。输出轴的中心高度是核心安装参数,建模时从安装基准面到输出轴中心的尺寸严格对照测绘值,这个尺寸直接决定了舵机带动的负载连杆的运动轨迹,如果尺寸偏差超过0.2mm,就会出现舵机动作卡滞、行程不到位的问题。

  从功能特性来看,这类5克微型舵机属于模拟伺服执行器,输出摆角范围通常在0-180度之间,内部通过减速齿轮组将微型直流电机的高转速低扭矩输出转化为低转速高扭矩的摆臂动作,建模时虽然没有还原内部齿轮组结构,但预留了内部腔体的空间尺寸,如果需要做舵机内部结构的拆解分析,可以直接在现有壳体模型基础上拆分内部零件。舵机的出线位置做了还原,出线口位于壳体侧下方,走线时可以顺着安装面的线槽布置,不会与周边结构产生干涉。

  在做结构适配的时候需要特别注意几个边界尺寸:一是舵机整体的高度,从安装面到摇臂最高点的尺寸,这个尺寸决定了安装位上方需要预留的安全间隙,避免摇臂动作时碰到上方的结构件;二是舵机主体的宽度,双侧安装凸耳的总宽度、主体壳体的宽度都做了精确标注,做安装槽设计时可以直接参考这个尺寸给配合公差,通常安装槽与壳体的单边间隙留0.1mm即可,既不会出现松动,也不会导致装配困难;三是输出轴的轴向窜动间隙,建模时在输出轴与壳体上盖之间预留了合理的间隙,还原实物的装配公差,避免做运动仿真时出现轴与壳体的干涉报错。

  很多新手在做小型设备结构设计时,往往会直接套用通用的舵机模型,忽略了不同克重舵机的安装尺寸差异,比如5克舵机与9克舵机的安装孔距、输出轴高度都有明显区别,直接套用会导致打样后的零件无法装配,这个模型所有尺寸均来自实物测绘,安装位的配合尺寸可以直接用于结构图纸的输出,不需要再二次核对尺寸。另外在做运动仿真时,摇臂的旋转中心与输出轴中心完全重合,设置旋转副后可以直接模拟舵机的摆角动作,验证连杆机构的运动轨迹是否合理,有没有死点或者干涉位置。

  对于做小型遥控设备、微型机器人结构设计的工程师来说,这类标准件的精准模型能大幅减少结构设计阶段的重复测绘工作,不需要自己拿着卡尺一点点量尺寸,直接导入模型就能完成安装位的布局,同时模型的外形细节还原度足够,做产品渲染、装配示意图的时候也能直接使用,不需要再做外观的二次优化。
