雕刻机用CNC路由器长条支撑安装支架

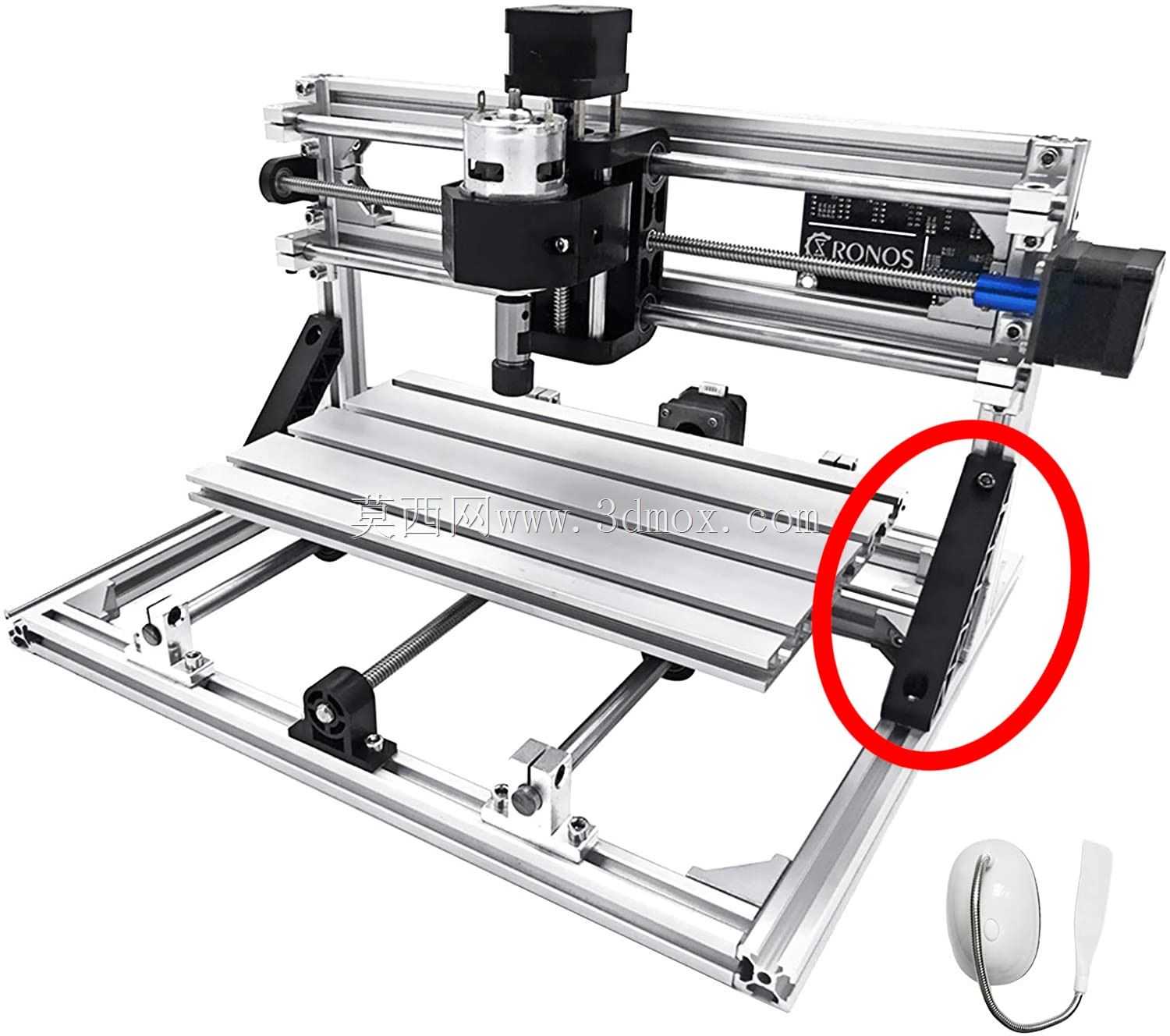

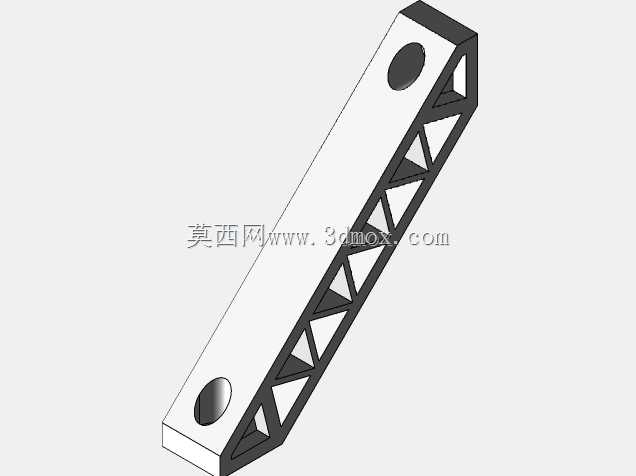

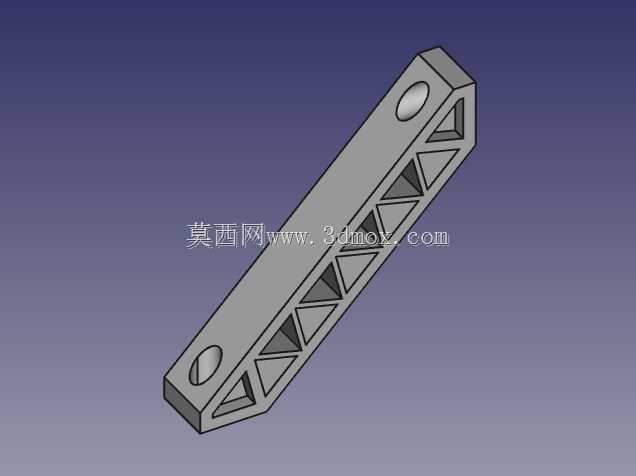

　　在桌面级CNC雕刻设备的运动副搭建环节，这类长条型支撑支架是搭载路由传输模组的核心承载构件，日常作业中主要承担通讯模块的固定、走线约束以及运动过程中的抗形变支撑作用，尤其在小幅面3018规格雕刻机的X轴或Y轴侧装布局里，这类支架直接决定了信号传输模块的安装稳定性，避免高速走刀过程中因设备振动导致的信号接触不良、走线松脱等问题。从结构设计逻辑来看，该支架采用长条形等截面主体设计，整体为一体化铣削成型的中空桁架结构，主体侧壁均匀排布三角形镂空加强筋，这种设计并非单纯为了减重——三角形筋格的排布方向完全匹配支架安装后的受力方向，当设备做快速往复进给运动时，筋格可以将纵向的振动载荷快速分散到整个支架截面，避免长条形构件常见的中部挠曲变形，

　　相比实心结构能在降低40%以上自重的同时，保持接近实心件的抗弯截面模量。支架两端分别设计有沉头安装孔，孔位的同轴度公差控制在0.02mm以内，安装时可以通过内六角螺栓直接将支架两端锁固在设备的铝型材机架端面上，沉孔的深度刚好覆盖螺栓头厚度，安装后螺栓端面与支架表面齐平，不会突出干涉后续路由模块的滑动或固定。两端安装孔的中心距严格匹配3018雕刻机的机架安装孔位间距，安装时不需要额外打孔攻丝，直接替换原有老旧支架即可完成装配，安装边界上，支架的整体宽度控制在20mm以内，厚度为12mm，安装后不会超出机架侧方的安全边界，也不会和拖链、主轴电机线缆等周边运动部件产生运动干涉。从实际使用场景出发，

　　这类支架搭载的CNC路由器模块主要负责设备运动控制信号的中转传输，部分改装场景下也会用来安装行程限位触发块、对刀仪信号走线等附属组件，支架侧面的平整平面可以直接粘贴走线槽，将设备的信号线缆规整约束在支架内侧，避免加工过程中飞屑刮擦线缆外层。设计阶段特意将支架的安装基准面做了0.05mm的平面度处理，安装后路由模块的基准面与机架运动方向的平行度可以直接得到保证，不需要额外做校准打表，能大幅降低设备组装时的调试工时。相比市面上常见的角码拼接式支架，这种一体化桁架结构的支架不存在拼接缝隙带来的累积误差，长时间运行后也不会因为螺栓松动出现支架偏移的问题，尤其在长时间做亚克力、软金属等材料的连续雕刻作业时，

　　设备持续产生的高频振动会被支架的筋格结构逐步吸收，不会出现共振导致的信号传输中断问题。细节设计上，支架两端的安装孔周边做了局部加厚处理，避免螺栓锁附时压力过大导致孔位周边开裂，中空的内部腔体除了走信号线之外，也可以在改装时穿入低压供电线路，实现设备走线的内置化，让设备整体外观更整洁，也减少外露线缆被加工切屑划伤的风险。对于三维结构设计从业者来说，这类支架的建模逻辑非常有参考价值：在做长条形承载构件设计时，不需要一味追求实心结构的强度，通过合理排布三角形加强筋的位置和角度，完全可以在控制重量、节约加工材料的前提下满足使用强度要求，同时安装孔位的设计要充分匹配现有设备的安装边界，避免出现设计完成后无法适配现有机架的问题。在实际选型替换时，只需要确认两端安装孔的中心距、支架整体截面尺寸是否匹配自身设备的安装空间，就可以直接替换使用，不需要对原有设备做额外的结构改装。
