带M3螺纹嵌件的塑料PCB固定支撑脚

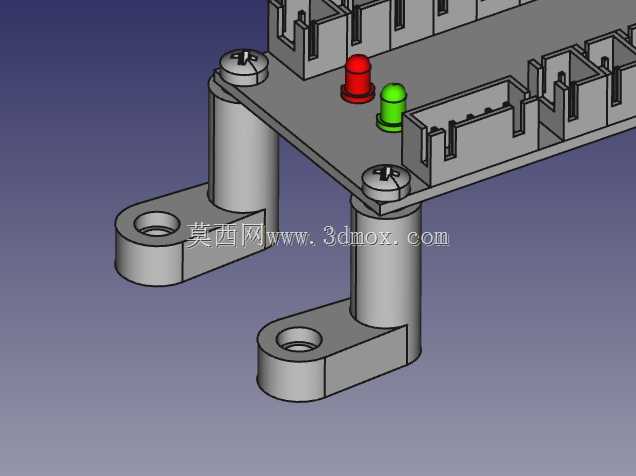

　　在电子设备的内部结构装配环节，PCB板的固定支撑一直是结构设计中需要兼顾绝缘、安装便捷性与空间适配的核心细节，这类带M3螺纹嵌件的塑料PCB支撑脚，正是针对小尺寸通讯类、工控类电路板的安装需求开发的结构件。日常做设备内部结构排布时，经常会遇到PCB板需要和设备底板、安装面留出一定安全间隙的场景，一方面要避让板底的焊盘、插装元件引脚，避免引脚触碰金属底板造成短路，另一方面也要给板底预留走线、通风散热的空间，这时候支撑脚的高度、安装方式就直接决定了装配的可靠性。这款支撑脚采用L型弯折的底座结构，底座端开设通孔，可直接通过螺丝将支撑脚整体固定在设备的金属安装板、塑料壳体凸台或者型材安装面上，不需要额外做复杂的卡位结构，

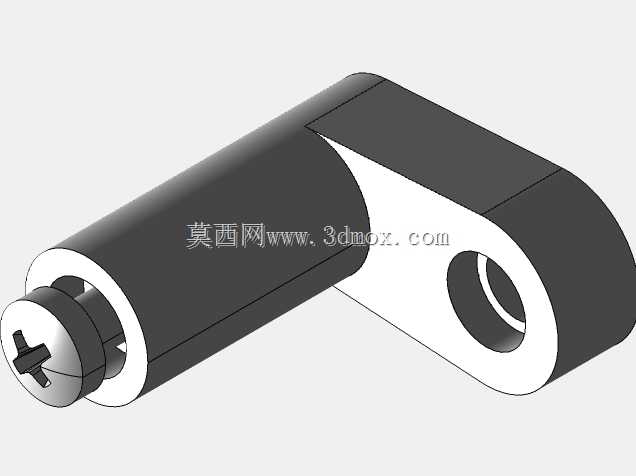

　　适配绝大多数平面安装场景，安装时不需要专用工具，普通十字螺丝刀即可完成固定，适合小批量设备打样以及量产线的快速装配。支撑柱主体为圆柱形结构，和PCB接触的顶端面做了平整处理，避免尖锐边缘刮伤PCB的阻焊层，顶端内嵌的M3螺纹铜嵌件，是整个零件的核心受力部位，相比直接在塑料柱上攻丝，铜嵌件的螺纹强度更高，反复拆装也不会出现滑牙问题，能承受多次PCB拆装维护的受力需求，同时塑料主体本身具备良好的绝缘性能，不需要额外加装绝缘垫圈就能实现PCB和安装底座之间的电气隔离，减少装配时的零件数量。从安装边界来看，支撑脚的底座弯折臂长度经过适配设计，不会超出常规小尺寸PCB的板边投影范围，不会和板边的接口、接插件产生空间干涉，

　　支撑柱的直径控制在合理范围，不会遮挡PCB上的安装孔周边走线，安装时M3螺丝从PCB上方穿入，直接拧入支撑脚顶端的螺纹嵌件即可，不需要在支撑脚下方预留螺母安装的操作空间，对于封闭腔体内的PCB安装尤其友好，能大幅降低装配时的操作难度。设计这类支撑件的时候，首先要考虑的是塑料材质的选型，需要兼顾一定的结构强度和耐温性能，满足波峰焊、回流焊周边区域的温度耐受要求，避免设备长期运行时的温升导致塑料软化变形；其次是螺纹嵌件的埋入方式，采用注塑预埋的方式比后期压入的嵌件结合强度更高，能承受更大的锁紧力矩，不会出现拧螺丝时嵌件跟着转动的问题。实际应用中，这类支撑脚不仅可以用于单块PCB的水平安装，也可以根据设备内部的空间布局，

　　多组配合实现多层PCB的层叠支撑，通过搭配不同高度的支撑柱，灵活调整层间间距，适配不同高度的板载元件，比如板上有较高的电解电容、继电器元件时，可以选用对应高度的支撑脚留出足够的元件容纳空间。在做结构校验的时候，需要重点确认支撑脚的安装孔位和PCB上的安装孔同轴度公差，避免因为孔位偏差导致装配时螺丝无法顺利拧入，同时底座的安装孔要做适当的沉头设计，让固定底座的螺丝头不会凸起，保证支撑脚和安装面完全贴合，不会出现安装倾斜的问题，倾斜的支撑脚会导致PCB安装后受力不均，长期受振动影响可能出现PCB板变形、焊点开裂的问题。另外塑料支撑脚相比金属支撑柱还有一个明显的优势，就是本身具备一定的阻尼减振性能，在有轻微振动的设备应用场景下，能缓冲一部分传递到PCB上的振动能量，降低板上贴片元件因为长期振动出现虚焊的概率，对于车载电子、工业现场的工控设备这类有一定振动要求的场景，适配性比全金属支撑件更好。
