SK8型8mm规格CNC线性导轨固定支撑座

　　在桌面级CNC雕刻设备、小型自动化滑台模组、3D打印运动机构以及轻载直线传动工位中，导轨支撑座是保证光轴导轨运行同轴度、承载侧向载荷的核心基础零件，这款适配8mm直径光轴的SK8结构支撑件，正是针对这类轻载线性传动场景开发的固定部件。从实际装配逻辑来看，这类支撑座区别于开口型滑块的核心功能，是为线性光轴提供端部或跨距间的刚性固定点，避免长行程光轴在滑座往复运动过程中出现挠度变形，进而影响运动精度——尤其是在小规格CNC设备的X/Y轴传动布局中，光轴跨距往往超过300mm，仅靠两端固定容易在滑座移动到跨距中点时出现轴体下沉，此时在跨距1/2位置加装同规格支撑座，就能将光轴的有效计算跨距缩短一半，大幅降低轴体的弯曲变形量，保证切削或位移过程中的运动稳定性。

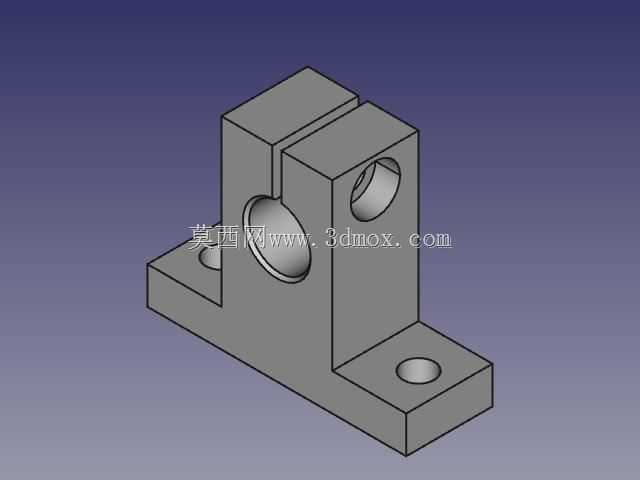

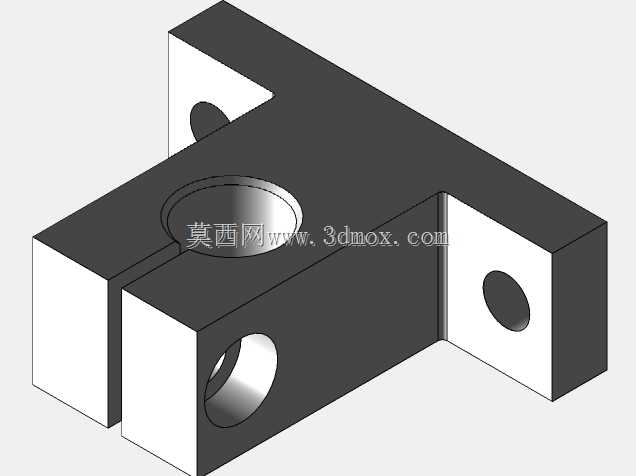

　　从结构设计思路上拆解，这款支撑座采用了一体式L型机加工结构，底部为带两个安装沉孔的水平安装基面，竖直方向为带轴向开槽的轴孔夹持结构：轴孔直径严格匹配8mm标准线性光轴的公差带，单边开槽的设计让夹持部位具备微量的弹性变形空间，装配时通过锁紧开槽位置的紧固件，就能让轴孔均匀抱紧光轴外圆，既不会因为过盈量过大导致光轴装配后出现内应力变形，也不会因为间隙过大导致光轴固定后出现径向窜动。底部的两个安装孔采用沉头设计，适配标准内六角圆柱头螺钉，装配后螺钉头完全沉入基面内，不会突出安装面干涉其他部件的运动；安装孔的孔位间距经过标准化匹配，可直接适配市面上通用的2020、3030系列铝型材安装槽位，不需要额外加工转接板就能完成固定，大幅降低小型设备的装配调试成本。

　　在实际选型应用中，需要重点关注该支撑座的安装边界尺寸：竖直方向的轴孔中心到底部安装基面的高度为标准SK系列统一高度，同系列不同规格的支撑座保持等高设计，这意味着在同一传动平面内，可以混用SK8、SK10、SK12等不同规格的支撑座来搭建变径光轴的传动结构，不需要额外调整基面高度差；轴孔的轴向长度经过优化，在保证足够抱紧力的前提下尽可能压缩了轴向尺寸，避免在紧凑安装空间内与相邻的滑块、同步带轮、联轴器等部件发生运动干涉。夹持开槽的位置设置在轴孔的侧上方，锁紧螺钉的操作空间朝向设备外侧，装配时不需要拆解周边部件就能完成支撑座的松紧调整与光轴的同轴度校准，对于后期设备维护来说非常友好。

　　从受力特性来看，这款支撑座的竖直支撑筋采用了加厚设计，可承受垂直于光轴方向的径向载荷，在轻载切削、点胶工位、检测位移滑台这类负载不超过5kg的场景下，完全可以满足刚性要求；一体式的结构没有拼接焊缝或装配间隙，长期往复受力下不会出现连接松动的问题，相比拼接式的支撑结构具备更好的长期稳定性。在三维建模过程中，该零件的所有安装孔位、轴孔公差、安装基面的平面度都按照实际机加工工艺要求做了特征还原，轴孔的倒角、安装孔的沉头深度、开槽的宽度都符合实际量产零件的加工标准，既可以直接导入装配体中完成整机的干涉检查与运动仿真，也可以作为加工图纸的参考基础，调整公差参数后直接用于零件的外协加工。

　　在不同的应用场景中，这款支撑座的装配逻辑也有区别：在短行程轻载滑台中，可直接在光轴两端各安装一个该型号支撑座，完成光轴的两端固定；在长行程或负载稍大的场景中，可在光轴中间位置加装1-2个同型号支撑座作为辅助支撑，抵消光轴的自重变形；在垂直安装的光轴传动结构中，支撑座除了承担径向载荷外，还可以配合轴端挡圈承担光轴的轴向限位作用，避免光轴在滑座上下运动过程中出现轴向窜动。需要注意的是，这类支撑座仅适用于光轴的固定支撑，不能替代直线滑块承担运动导向功能，装配时需要保证所有支撑座的轴孔同轴度误差在允许范围内，否则会导致光轴装配后出现弯曲内应力，加剧滑块运动时的磨损，降低整个线性传动机构的使用寿命。
