尼龙销平面铰接合页结构设计

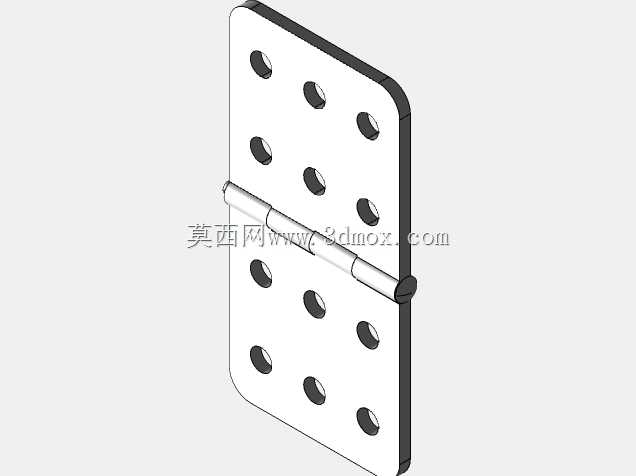

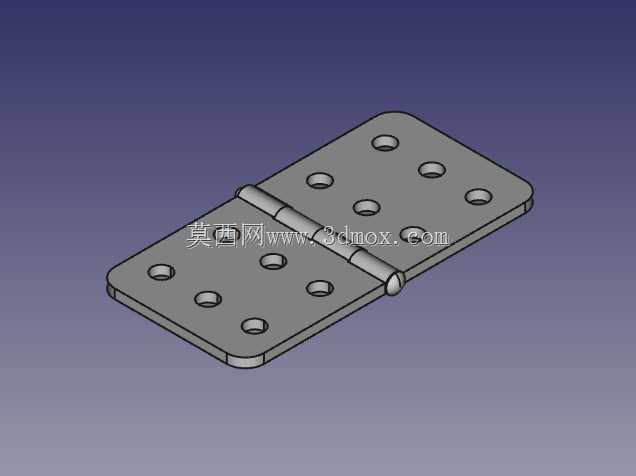

　　日常做结构设计时，这类平面铰接件的应用场景远比想象中宽泛，小到航模副翼的活动连接、小型设备检修门的开合，大到预制构件的临时铰接定位，都能看到这类结构的身影。很多新手做铰接设计时容易忽略安装边界的匹配问题，要么合页厚度超出安装面的沉槽深度，导致合页凸起干涉相邻部件运动，要么销孔位置与安装基体的预留孔位错位，装配时不得不现场扩孔，既破坏基体强度又影响装配精度。这款铰接件采用双页片对称布局，单页片上均匀排布多个安装孔，孔位间距经过匹配常见的安装孔距设计，装配时不需要额外调整孔位，直接用标准紧固件就能完成固定，能大幅减少现场装配的调整工作量。中间的铰接部分采用尼龙销作为转动轴，相比金属销轴，尼龙材质的自润滑特性可以省去日常维护的注油步骤，

　　在轻载往复转动的场景下，不会出现金属销轴常见的锈蚀卡滞问题，同时尼龙材质的阻尼特性还能缓冲开合过程中的冲击，避免铰接件在快速开合时产生金属碰撞异响。从设计思路上看，这款铰接件没有采用复杂的异形结构，整体页片做了圆角处理，既避免锐边划伤装配人员，也能减少应力集中，提升页片的抗弯折能力。页片的厚度经过载荷校核，在常规轻载连接场景下，不会因为长期受载出现页片变形导致的转动卡滞。尺寸方面，铰接件整体展开后长宽比例适配常见的平面安装场景，合页闭合后的总厚度控制在较小范围，安装时不需要在基体上开很深的沉槽，对于厚度较薄的安装基体也能适配。转动间隙的设计上，页片与销轴的配合间隙控制在合理范围，既不会因为间隙过小导致环境温度变化时出现胀紧锁死，

　　也不会因为间隙过大导致连接后出现旷量，影响被连接件的位置精度。很多人在选型铰接件时，只关注承重参数，忽略了转动角度的限制，这款平面铰接件的转动角度能满足常规180度范围内的开合需求，页片边缘做了让位倒角，开合到最大角度时不会出现页片边缘互相磕碰的问题。在航模应用场景中，这类铰接件可以直接用于副翼与机翼主体的连接，尼龙销的轻量化特性不会给航模增加过多重量，同时稳定的转动阻尼能让副翼的操控反馈更线性，不会出现松旷导致的操控迟滞。在小型设备外壳的检修门连接场景中，这款铰接件的对称孔位设计可以支持正反两种安装方向，不管是内装门还是外装门都能适配，不需要单独定制左右开合的不同合页，能减少备件的种类，降低运维的备件储备成本。做三维建模时，

　　这类铰接件的建模重点在于铰接部分的配合间隙模拟，很多新手建模时会把销轴和页片的孔做成零间隙配合，实际生产出来就会出现装配过紧的问题，建模时需要根据选用的尼龙材质收缩率预留合理的配合公差，同时要注意页片上安装孔的沉头深度，如果采用沉头螺钉安装，沉头深度要匹配标准沉头螺钉的头部高度，避免螺钉头凸起高出合页表面，影响合页与安装面的贴合度。另外，页片的边缘圆角不能只做外观处理，圆角半径要兼顾冲压加工的工艺性，过小的圆角会导致冲压时模具刃口磨损过快，过大的圆角又会减少页片与安装面的有效接触面积，影响连接的稳定性。这款铰接件的设计在工艺性上做了充分考量，所有折弯和冲孔特征都适配常规的冲压加工工艺，不需要特殊的定制刀具，量产时的加工成本能控制在较低水平。实际装配过程中，尼龙销的压装力也经过匹配，不需要专用压装工具，用简单的手锤就能完成销轴的装配，同时压装后销轴不会因为日常的往复转动出现松脱，不需要额外做销轴的防脱结构，进一步简化了装配工序。对于经常做小型设备结构设计、航模结构制作的从业者来说，这类标准化的铰接件可以直接调用到装配体中，不需要每次重复建模，能大幅提升设计效率，同时经过实际验证的结构尺寸也能避免设计失误导致的装配干涉问题。
