4.8mm规格铲形压接接线端子结构

　　在低压电气布线、设备内部线束加工、家电线束装配、小型电气控制柜接线这类场景里，铲形压接接头是非常常见的冷压连接部件，这类部件不需要焊接，通过专用压接钳施加机械压力，就能让接头和线缆导体形成可靠的机械与电气连接，相比焊接工艺，现场施工效率更高，也不存在焊剂残留腐蚀、虚焊脱焊的长期可靠性问题，适合批量线束加工和现场维修接线作业。这款4.8mm规格的铲形压接接头，适配的线缆导体截面积覆盖1平方毫米到1.5平方毫米，对应美标线规18AWG到16AWG的常规布线线缆，这个线径范围是民用电器、小型工业控制设备内部信号接线、小功率供电接线最常用的规格，日常接触的家电内部电源线、控制柜内继电器与端子台之间的短接线、小型传感器的供电接线，

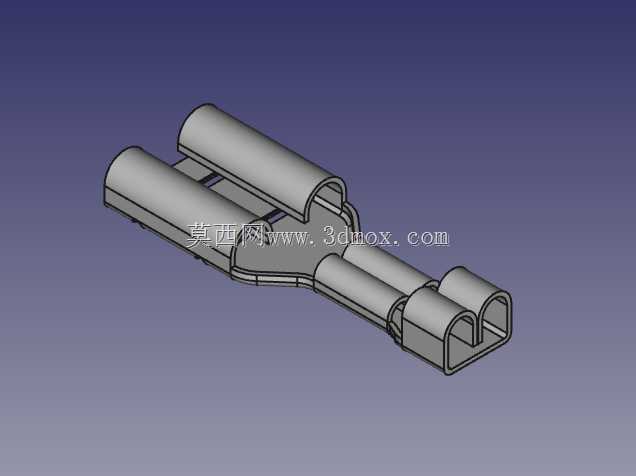

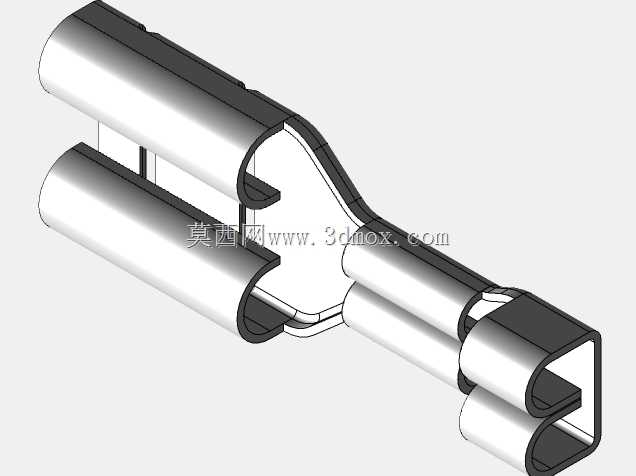

　　大多会用到这个线径区间的线缆，配套的压接接头需求量极大。从结构设计来看，这款接头采用对称双铲形的对接结构，压接段设计为两个平行的筒状腔体，压接作业时可以将剥除绝缘层的线缆导体完全置入腔体内部，压接钳施压后筒壁会均匀向内形变，紧紧包裹住导体的每一股线芯，既保证足够的拉脱力，避免线缆受外力拉扯时从接头内脱出，也能让导体和接头金属壁充分接触，降低接触电阻，减少长期通电时的接头发热问题。接头的对接端采用开口铲形结构，宽度严格控制在4.8mm，这个尺寸是行业内通用的插片适配尺寸，可以直接匹配对应规格的插片式接线座、继电器插脚、开关接线端，不需要额外转接，插接后接触面积充足，能满足该线径下的额定载流要求，不会因为接触面积不足导致局部温升超标。

　　设计时特意将压接段和对接段做了平滑的过渡结构，没有尖锐的应力集中角，一方面是压接作业时应力可以均匀分布，避免压接过载导致接头根部断裂，另一方面是线束装配弯折时，过渡区域不会对线缆绝缘层产生切割损伤，提升线束的长期使用寿命。接头的整体外形做了等壁厚的结构设计，金属带材冲压成型后各部位的壁厚保持一致，既不会因为局部过薄导致压接时开裂、插接时变形，也不会因为局部过厚造成材料浪费、压接时需要更大的压力才能完成形变，适配市面上常规的手动冷压钳、半自动压接机的压接模腔，不需要定制专用压接模具，生产和施工环节的适配成本更低。从安装边界来看，这款接头压接完成后，整体外形轮廓规整，没有向外突出的毛刺或多余结构，相邻两个接头插接在间距8mm的标准端子排上时，不会出现互相干涉的情况，也不会因为接头突出部分距离过近造成电气间隙不足的问题，满足低压电气设备的安全间距要求。压接后的接头可以配套常规的绝缘护套使用，护套可以直接套在压接段位置，将裸露的金属导体完全包裹，避免施工或使用过程中误触带电部位，也能防止灰尘、水汽进入压接位置造成氧化锈蚀，提升连接的长期可靠性。在实际选型使用时，需要严格匹配线缆的导体截面积，不能用这款接头压接超出1.5平方毫米的线缆，否则会因为导体无法完全置入压接腔，导致压接不牢、接触电阻过大的问题，也不建议压接小于1平方毫米的线缆，不然压接后导体的握裹力不足，容易出现线缆脱出的故障。

　　插接作业时要保证铲形端完全插入对应的插片座内，不能半插状态就投入使用，否则会因为接触面积不足导致接头发热，严重时甚至会烧蚀接头造成线路断路。这类压接接头的金属材质一般选用高导电率的紫铜带冲压成型，表面做镀锡处理，既保证导电性能，也能提升抗氧化能力，避免长期使用后铜材氧化造成接触电阻上升，相比黄铜材质的接头，紫铜材质的压接形变性能更好，压接时不容易出现开裂问题，导电性能也更优异，适合长期通电的连接场景。在三维建模过程中，这类冲压成型的零件需要重点关注压接腔的内径尺寸、铲形端的宽度尺寸、过渡段的圆角参数，这些尺寸直接决定了后续压接作业的适配性和插接的匹配度，建模时需要保证各部位的壁厚均匀，避免出现壁厚突变的情况，否则后续开模冲压时会出现材料流动不均、局部开裂的问题。同时要注意压接腔的接缝位置设计，冲压成型后的接缝要紧密贴合，不能有过大的缝隙，否则压接时会出现导体从缝隙挤出的问题，影响压接质量。
