适配小型CNC雕刻机的ER11夹头配套组件

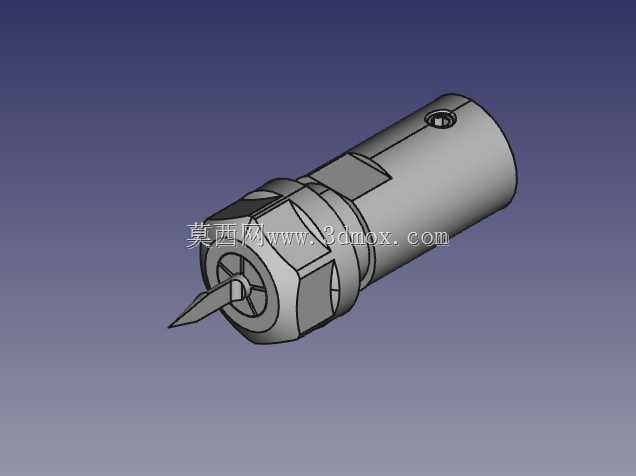

　　在桌面级小型CNC雕刻加工场景中，刀具装夹的同轴度、锁紧可靠性直接决定了加工面的光洁度与尺寸精度，这套ER11规格的夹头组件，正是针对3018这类入门级桌面雕刻机的主轴装夹需求开发的配套结构，整套组件包含夹头主体、锁紧螺母、配套20°锥角雕刻钻头，可直接适配对应规格的主轴输出端，完成小直径雕刻刀具的可靠装夹。从实际加工场景的适配性来看，3018型桌面CNC雕刻机多用于软金属、亚克力、PCB板材、实木薄片的精细雕刻加工，加工过程中主轴转速普遍偏高，走刀进给量偏小，对装夹结构的径向跳动控制有明确要求，这套夹头组件采用ER系列标准夹头的锥面锁紧原理，通过螺母旋紧时的轴向推力带动夹头本体沿锥面收缩，均匀包裹刀具柄部，相比传统的三爪钻夹，在小直径刀具装夹时能获得更好的同轴度，有效降低高速旋转时的刀具振颤，避免加工面出现震纹、断刀等常见问题。从结构设计的思路来看，整套组件的外形充分考虑了桌面雕刻机的安装边界，夹头主体的外圆柱面预留了紧定螺钉安装平面，可直接套入主轴输出轴的安装孔内，通过侧面紧定螺钉完成周向与轴向固定，无需额外定制转接法兰，安装时只需保证夹头主体与主轴的同轴度误差控制在0.02mm以内，即可满足常规精细雕刻的精度要求；锁紧螺母采用外六角结构，可使用普通开口扳手完成锁紧与松开操作，无需配备专用ER扳手，降低了小型加工场景的工具配置成本，螺母与夹头配合的端面做了平滑过渡处理，避免旋紧过程中出现偏载导致夹头收缩不均的问题。

　　夹头内部的锥孔严格匹配ER11夹头的标准锥度，可夹持柄部直径在1-7mm范围内的各类直柄刀具，除了配套的20°锥角雕刻钻头外，也可适配同柄径的立铣刀、PCB铣刀、钻头等加工刀具，拓展了小型雕刻机的加工适用范围；夹头本体的收缩槽采用均匀分布的直槽结构，在保证足够夹紧力的同时，具备均匀的变形量，避免长期使用后出现夹头弹性失效、夹持力不足的问题。从安装边界尺寸来看，夹头主体的总长控制在适配3018雕刻机Z轴行程的范围内，安装后不会因为夹头过长导致Z轴有效行程被过度占用，锁紧螺母的最大外径也充分考虑了加工时的避让需求，在进行小范围精细雕刻时，螺母外圆不会与工件、工作台夹具发生干涉；配套的20°雕刻钻头采用硬质合金材质的常规设计，

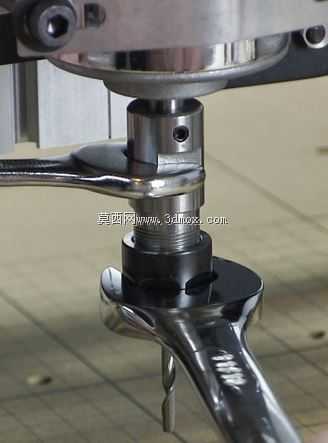

　　刀尖角度适配亚克力、PCB板材的雕刻加工需求，排屑槽经过抛光处理，加工过程中可顺畅排出切屑，避免切屑堵塞在刀尖位置导致烧刀、加工面发黑的问题。在实际使用过程中，这套夹头组件的装夹操作流程也贴合小型加工场景的使用习惯，更换刀具时只需松开锁紧螺母，将刀具柄部插入夹头内孔，保证刀具伸出长度满足加工深度要求后，均匀拧紧锁紧螺母即可，无需复杂的对刀调整流程；夹头与主轴的配合面采用间隙适配设计，安装时可轻松推入主轴孔，同时配合紧定螺钉的锁紧力，可有效抵消高速加工时的轴向切削拉力，避免加工过程中出现夹头脱落、刀具窜动的安全问题。针对桌面雕刻机常见的加工工况，这套夹头组件的结构也做了针对性的优化，比如夹头主体采用合金钢材质的常规热处理工艺，

　　表面硬度满足长期装夹锁紧的耐磨需求，反复拆装锁紧后不会出现锥面磨损、锁紧失效的问题；紧定螺钉的安装位置避开了夹头的收缩槽区域，拧紧时不会导致夹头本体出现变形，保证长期使用后的装夹精度稳定性。在PCB板材雕刻、小型亚克力标牌刻字、实木薄片浮雕加工这类常见的桌面CNC加工场景中，这套夹头组件可稳定满足0.1-1mm切深范围内的加工装夹需求，加工时的径向跳动可控制在0.01mm以内，保证细小文字、精细纹路的雕刻清晰度，不会因为装夹偏差导致线条粗细不均、边缘崩缺的问题；同时整套结构的零件数量少，日常维护只需定期清理锥面的切屑、灰尘，涂抹少量防锈油脂即可，无需复杂的保养流程，非常适合个人DIY加工、小型打样车间这类非工业级量产的加工场景使用。
