带P13.5S底座的便携照明灯泡结构

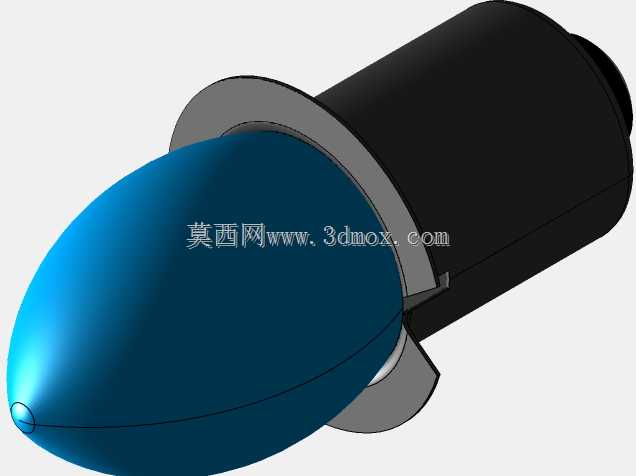

　　在手持便携照明设备的维修、改装以及小批量定制生产场景中，带标准底座的小型灯泡是核心的发光替换部件，这类部件的安装匹配度直接决定了照明设备的装配效率与使用可靠性。本次涉及的这款带P13.5S底座的灯泡结构，是基于实际在用的手持闪光灯实物测绘完成的结构设计，所有尺寸均来自实物的逆向测量，能够完全匹配对应规格底座的安装接口，可直接用于同规格手电筒、小型手持照明设备的替换件设计参考，也能作为照明类产品结构设计教学的典型案例。

　　从实际应用场景来看，P13.5S规格的底座是小型手持电筒、老式闪光灯、便携检修灯等设备上应用非常广泛的灯座接口，这类接口的特点是结构简单、接触可靠，通过底座侧面的弹性触点与底部端面触点分别连通电源正负极，不需要额外的接线端子，装配时只需要将灯泡对准灯座插口推入后旋转小角度即可完成卡接固定，更换效率极高，非常适合需要频繁更换灯泡、或者在户外无工具场景下更换耗材的使用需求。很多老式的手持照明设备因为原厂配件停产，很难找到匹配的替换灯泡，通过逆向测绘得到的这个三维结构，能够帮助维修人员快速匹配替换件的尺寸，也能为自制改装照明设备的爱好者提供准确的安装边界参考。

　　从产品功能特性来看，这款灯泡的结构分为发光泡壳与安装底座两个核心部分，泡壳部分采用椭球形的透光结构设计，这种曲面造型能够让内部光源发出的光线形成合适的出光角度，匹配手电筒反光杯的聚光需求，避免出现光线散射、光斑不均的问题。泡壳与底座的连接位置做了台阶式的密封贴合结构，能够保证泡壳固定的同轴度，避免灯泡装入灯座后出现偏斜，导致反光杯聚光效果下降。底座部分采用圆柱形的主体结构，直径严格匹配P13.5S的接口标准，侧面设计有凸起的定位卡点，与灯座内的卡槽配合，既能够限制灯泡的插入深度，也能在旋转卡接后防止灯泡受震动松脱，保证触点接触的稳定性。底座侧面的弹性接触片采用悬臂式的结构设计，具备足够的弹性变形量，能够适配不同内径公差的灯座内壁，避免出现接触不良导致的灯泡闪烁问题；底座底部的端面触点为平整的圆形接触面，能够与灯座底部的弹簧触点完全贴合，保证电流导通的稳定性。

　　从设计思路的角度来看，整个结构的设计完全围绕实物的装配与使用需求展开，没有多余的装饰性结构，所有的曲面与尺寸都服务于安装匹配与光学出光的需求。泡壳部分的椭球曲面是按照实物的轮廓逆向拟合得到的，曲面的曲率连续，没有明显的折线棱角，既符合玻璃泡壳的实际加工成型工艺特点，也能保证光线穿过泡壳时的折射均匀性。底座部分的结构设计充分考虑了批量生产的工艺性，圆柱形的主体适合采用注塑或者金属冲压工艺成型，侧面的卡点与接触片安装槽都做了合适的脱模斜度，不需要复杂的抽芯结构就能完成生产，能够有效降低零件的制造成本。在触点的位置设计上，严格遵循了P13.5S接口的触点分布标准，侧面触点到底座端面的距离、触点的宽度与突出高度都和通用标准保持一致，保证这个结构能够和市面上所有同规格的灯座实现互换，不需要对原有灯座做任何修改就能直接装配使用。

　　从外形尺寸与安装边界来看，整个灯泡的总高度、泡壳的最大直径、底座的外径与有效插入深度都严格按照实物测量值设计，底座的插入段长度控制在标准范围内，不会出现插入过深顶坏灯座弹簧、或者插入过浅导致卡接不牢的问题。泡壳的最大外径尺寸经过核对，能够适配常见的小型手电筒反光杯的中心孔尺寸，不会出现泡壳与反光杯干涉、或者泡壳过小导致光线从缝隙漏出的问题。在安装配合的公差设计上，底座与灯座的配合采用间隙配合，预留了合适的装配间隙，即使灯座存在一定的加工公差，也能顺利完成灯泡的拆装，同时不会因为间隙过大导致灯泡晃动。整个结构的重心落在底座的轴线上，装入灯座后不会出现偏心问题，保证灯泡的发光中心与反光杯的焦点重合，获得最佳的聚光效果。对于结构设计从业者来说，这个结构可以作为小型接口类电器元件设计的参考案例，理解标准接口的尺寸匹配逻辑、触点结构的可靠性设计思路，以及照明类零件光学结构与安装结构的协同设计方法；对于设备维修与改装的从业者来说，准确的三维尺寸能够帮助快速判断替换件的匹配性，减少反复试装的工作量，提升维修与改装的效率。
