B型性别变化直通插座连接器结构设计

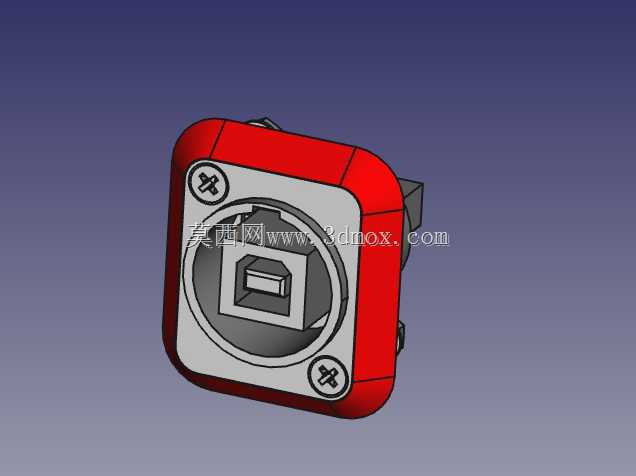

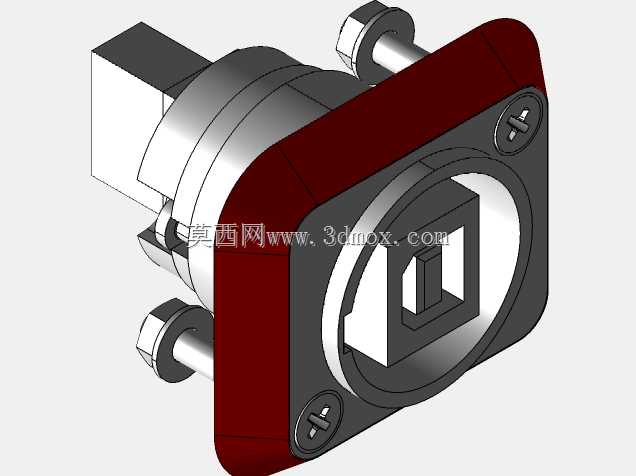

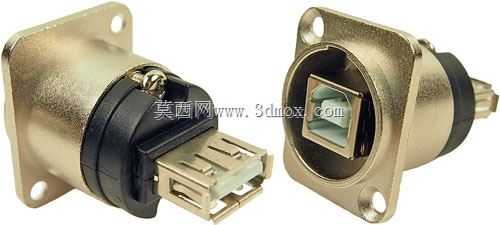

　　这款B型性别变化直通插座属于面板安装式槽型连接器，主要应用在专业音频设备、工业USB信号传输设备的机柜面板布线场景中，常见于舞台音响机柜、工业控制机柜、音视频矩阵设备、测试仪器面板的信号转接位置，用来实现不同性别接口的信号直通转接，无需额外焊接转接线，直接完成面板端的接口性别转换，减少机柜内部布线的转接节点，降低信号传输损耗与接线故障概率。从结构设计来看，这款插座采用方形法兰安装结构，法兰四角设置十字槽安装螺丝位，可直接通过M3规格螺丝固定在机柜面板的预留开孔上，安装后法兰面与面板贴合紧密，配合可选的不同颜色密封件，能够实现面板安装位置的防尘密封效果，适配不同设备的外观配色需求，密封件采用卡扣式装配结构，更换时无需拆解插座主体，

　　直接扣合即可完成更换，适配不同场景的外观标识需求。接口端采用标准B型接口结构，内部接触件采用分层定位设计，保证公母头对接时的同轴度，插拔过程中接触件不会出现偏移错位，接口内部设置定位挡边，插头插入到位后会有明显的触感反馈，避免虚接导致的信号中断。插座主体的外壳采用圆角方形设计，边缘做R角过渡处理，没有尖锐棱角，安装在面板上不会划伤操作人员的手部，外壳壁厚均匀，兼顾结构强度与轻量化需求，安装法兰的厚度经过优化，既保证螺丝锁紧时不会出现法兰变形，又不会过多占用面板后侧的安装空间。从安装边界来看，这款插座的面板开孔尺寸适配标准D型模块安装位，法兰外廓尺寸略大于开孔尺寸，安装后能够完全覆盖开孔边缘，不会出现缝隙，

　　插座后侧的插接头伸出长度控制在合理范围，不会与机柜内部的走线槽、其他安装模块产生干涉，适配1U到4U高度的标准机柜面板安装需求。在实际使用场景中，这类直通插座不需要在内部焊接线缆，两端分别对接对应性别的插头即可完成信号通路搭建，相比传统的焊接式转接座，装配效率提升明显，也避免了焊接质量不稳定导致的接触不良问题，适合批量设备生产时的快速装配。接触件部分采用弹性接触结构，多次插拔后仍能保持稳定的接触压力，保证信号传输的稳定性，适配USB2.0信号、平衡音频信号的传输需求，接触件的镀层采用耐磨抗氧化材质，在工业环境下长期使用也不会出现氧化锈蚀导致的信号衰减。外壳部分采用高强度工程塑料材质，具备良好的绝缘性能与抗冲击性能，设备搬运、

　　机柜布线过程中受到磕碰也不会出现外壳碎裂的问题，法兰上的安装孔内嵌金属衬套，多次拆装螺丝也不会出现塑料孔滑牙的问题，提升产品的重复安装使用寿命。在结构建模过程中，这款插座的所有配合面都做了公差适配设计，安装法兰与面板的配合间隙控制在0.1mm以内，密封件与法兰的配合采用过盈配合，保证密封效果，内部接触件的定位槽尺寸精度控制在0.05mm以内，保证插头插拔时的顺畅度，不会出现卡滞或者松动的问题。插座的整体结构没有多余的复杂零件，主体分为外壳、接触件组件、密封件、安装衬套四个部分，装配流程简单，不需要复杂的工装即可完成整机组装，适合规模化生产。在设备选型时，这款插座可以直接替换同规格的其他品牌面板安装插座，安装尺寸完全兼容，不需要重新修改机柜面板的开孔尺寸，降低设备改型的设计成本。针对不同的使用场景，除了常规的红色密封件之外，还可以选配黑色、灰色、蓝色等不同颜色的密封件，用来区分不同的信号通道，比如音频信号用红色、USB数据信号用蓝色、控制信号用灰色，方便后期设备维护时的线路识别，减少运维排查的时间成本。
