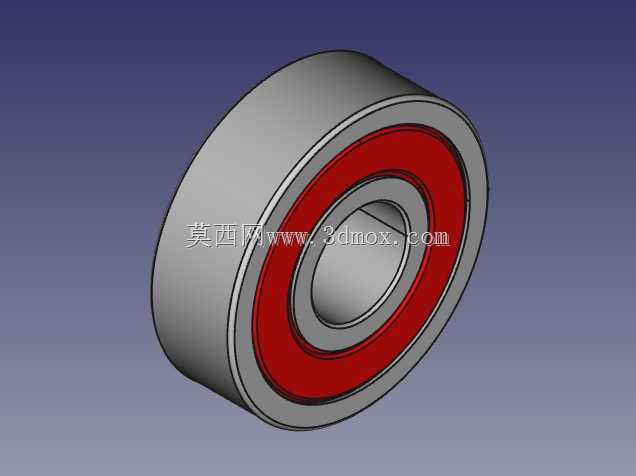

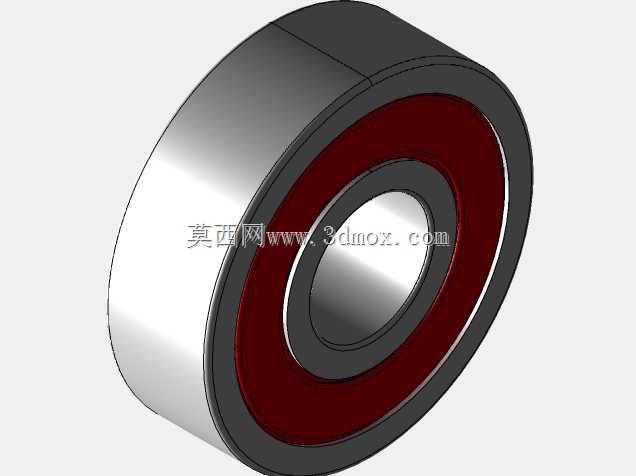

带红色密封结构的深沟球608滑板轴承

　　在休闲运动装备、小型传动机构的设计选型环节，608规格的深沟球轴承是出镜率极高的基础传动部件，这款带红色接触式密封结构的608轴承，首先要明确其核心安装边界参数：外径22mm，内孔孔径8mm，轴承整体宽度7mm，所有尺寸公差遵循普通级深沟球轴承的通用公差要求，可直接适配市面上绝大多数标准608轴承安装位，无需额外修改安装座的加工尺寸。

　　从实际应用场景来看，这类轴承最常见的使用场景是滑板轮组的转动支撑，除此之外，在小型桌面传动装置、玩具传动结构、家用小电器的转动部位、3D打印机的惰轮支撑位、小型输送线的从动辊支撑端，都能见到同规格轴承的身影。滑板场景下的使用工况相对复杂，轴承需要承受来自滑手的径向冲击载荷，同时还要应对滑行过程中路面带来的灰尘、泥水侵入，以及高速滑行时的转动温升，这就对轴承的密封结构和内部滚动体排布提出了明确要求。

　　这款轴承采用双面红色橡胶接触式密封设计，密封唇口与内圈的密封槽紧密贴合，相比非接触式的铁封结构，橡胶密封能更好阻挡外界的粉尘、水渍进入轴承内部滚道，避免滚动体和滚道因为杂质侵入出现早期磨损失效，同时也能把轴承内部填充的润滑脂牢牢锁在滚道工作区域，减少润滑脂流失带来的干磨问题，延长轴承在户外多尘工况下的维护周期。内部滚动体采用标准608轴承的钢球排布，保持架采用冲压钢保持架结构，能够均匀分隔每一颗钢球，避免滚动体之间直接接触摩擦，降低转动过程中的摩擦阻力和温升，保证转动的平顺性。

　　从设计建模的角度来说，这类标准件的三维建模首先要严格遵循安装边界尺寸，内孔、外径、宽度三个核心安装尺寸必须保证精度，其次要还原密封件的结构特征，红色密封端盖的凹槽、与内外圈的配合间隙都要准确呈现，方便后续装配时做干涉检查。很多新手在做轮组装配建模的时候，容易忽略轴承内圈与轴的配合公差、外圈与安装孔的配合公差，实际生产中，608轴承内圈与转轴一般采用过渡配合或者小过盈配合，外圈与轮体的安装孔采用间隙配合或者过渡配合，建模时需要预留合理的配合间隙，避免装配时出现干涉，也能保证实际装配后轴承转动顺畅，不会出现卡滞问题。

　　在做设备选型的时候，不能只看轴承的尺寸参数，还要结合实际工况判断载荷是否匹配，608轴承属于轻载型深沟球轴承，主要承受径向载荷，也能承受一定程度的轴向载荷，但不适合在重载、大冲击的工况下使用，比如工业输送线的重载辊轴就不适合选用该规格轴承。针对滑板使用场景，这款带橡胶密封的结构比开式轴承更适配，因为滑板使用环境多为户外露天，灰尘、水渍的侵入是轴承失效的主要诱因，接触式橡胶密封能大幅降低这类失效的概率，日常使用中只需要定期补充润滑脂，就能保证轴承长时间顺畅转动。

　　建模过程中，滚动体的排布需要严格按照608轴承的钢球数量和分布圆直径来做阵列，不能随意增减钢球数量或者改变分布圆尺寸，否则会影响模型后续做有限元分析时的结果准确性，也无法真实还原轴承的实际结构。密封端盖的红色橡胶部分，建模时要体现出橡胶件的厚度和唇口结构，不能简单做成一个平盖，因为密封唇口的结构是实现密封功能的核心，唇口的过盈量设计直接决定了密封效果和转动阻力的大小，过盈量太大则转动阻力高，滑行时费力，过盈量太小则密封效果差，容易进灰。

　　另外，轴承的内外圈滚道是圆弧曲面结构，建模时要保证滚道的曲率半径与钢球半径匹配，滚道的表面粗糙度在实际加工中要求很高，建模时虽然不需要体现粗糙度细节，但结构形状必须准确，否则后续做运动仿真的时候，钢球与滚道的接触关系会出现错误，无法得到准确的仿真结果。对于结构设计从业者来说，这类标准件的三维模型不需要每次都从零绘制，准确还原结构参数的标准模型，可以直接导入到自己的装配体中，用来做干涉检查、装配模拟、运动仿真，大幅提升设计效率，避免因为标准件建模错误导致后续加工出现装配问题。

　　在小型传动机构的设计中，608轴承的安装固定方式也需要提前考虑，常见的固定方式是内圈通过轴用挡圈或者轴肩定位，外圈通过孔用挡圈或者轴承端盖压紧，建模时要同步考虑定位结构的尺寸，比如轴肩的高度不能超过轴承内圈的倒角尺寸，否则会导致轴承无法安装到位，孔用挡圈的槽尺寸也要符合标准挡圈的安装要求，这些细节在三维建模阶段都要准确体现，才能保证后续加工出来的零件可以顺利装配。
