摩托车发动机排气系统结构设计方案

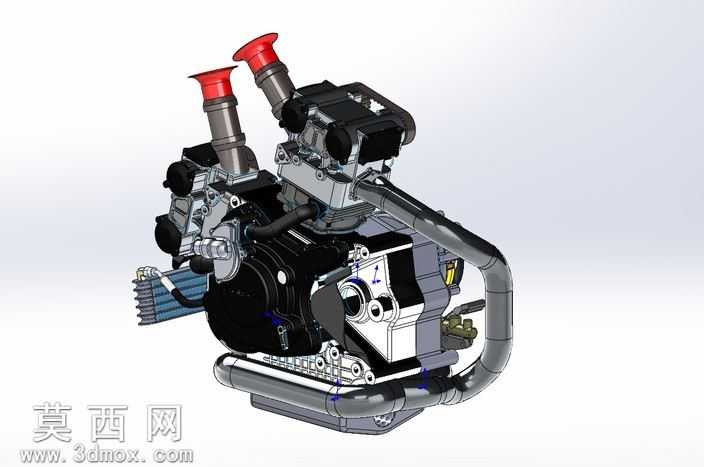

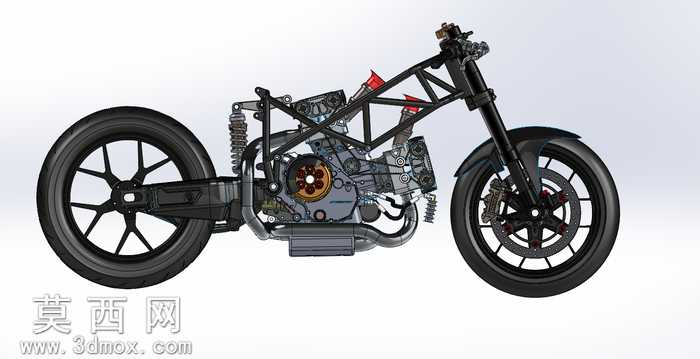

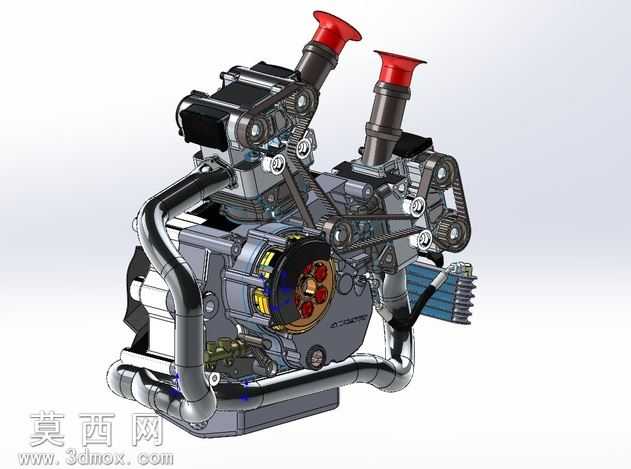

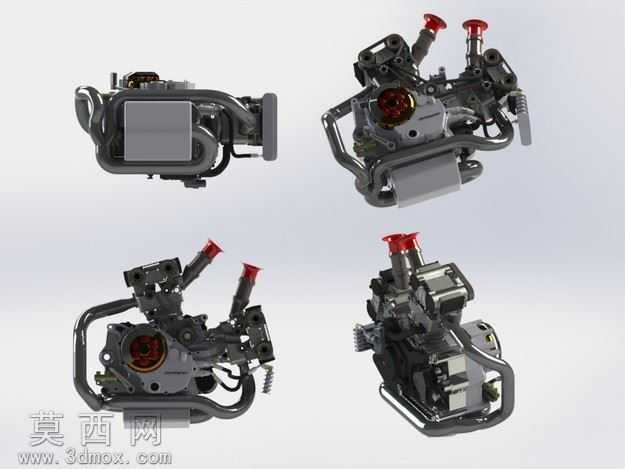

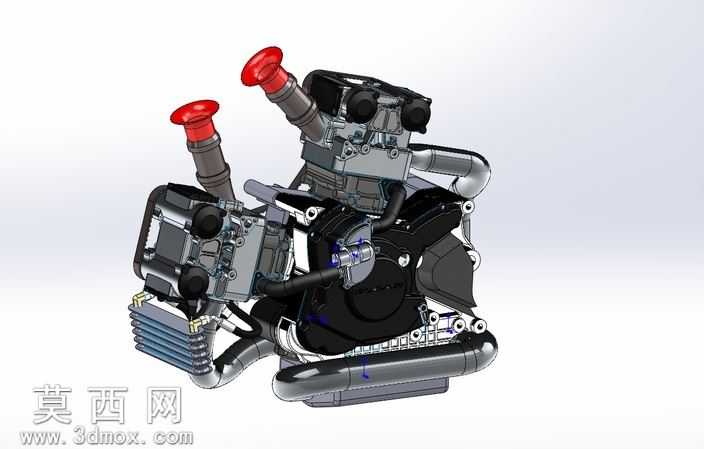

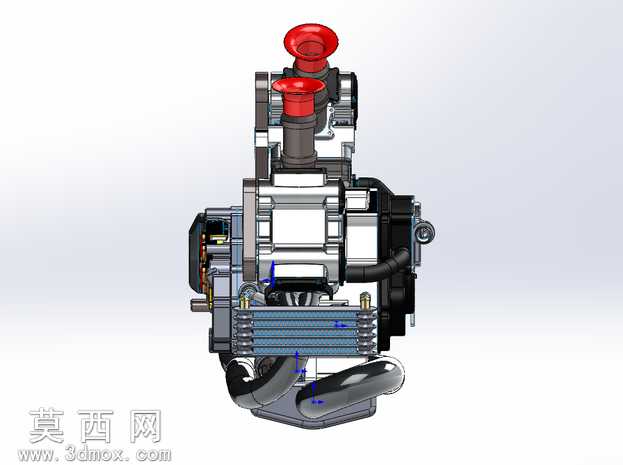

本作品为摩托车发动机配套排气系统的三维结构设计，建模阶段以发动机缸头排气口的安装基准为起点，先完成排气歧管的管路走向布局，充分考量发动机周边车架、护板、悬挂部件的装配间隙，规避运动干涉风险，管路弯折处采用大曲率顺滑过渡设计，降低排气气流的流通阻力，兼顾排气效率与动力输出表现。歧管与缸头连接端设计有适配的密封安装法兰，预留标准紧固件安装位，保证连接结构的密封性与装配可靠性，避免排气泄漏问题。中段消声器腔体采用分层腔室结构设计，内部规划多组导流隔板与消音棉填充腔室，通过气流折返、阻尼吸声的组合原理，在控制排气背压处于合理区间的前提下，有效削弱排气过程产生的高频噪音，满足骑行场景的噪音控制要求。尾段排气出口设计有可适配单排、双排布局的通用转接结构，可根据不同车型的外观风格需求灵活调整出口朝向与装饰罩安装位。建模过程中对金属管路的壁厚、法兰的安装厚度、消声器外壳的冲压成型结构均做了符合量产加工工艺的参数设置，所有弯折管路的曲率半径满足弯管加工的工艺要求，腔体焊接边预留标准焊接余量，可直接对接后续的生产加工流程。渲染阶段为金属管路赋予磨砂铸铁与抛光不锈钢两种可选材质效果，消声器外壳做耐高温哑光黑涂层材质表现，红色调节端盖做高亮烤漆质感处理，通过多角度渲染展示结构的装配关系与外观细节，设计过程中同步优化整体结构的重心分布，降低排气系统自身重量对整车配重的影响，同时预留氧传感器安装位，可适配电喷发动机的排放检测需求，整体结构在保证功能性的前提下，兼顾外观的工业美学表现，适配不同风格摩托车的改装与配套需求。
