卡特彼勒C32船用柴油发动机结构设计

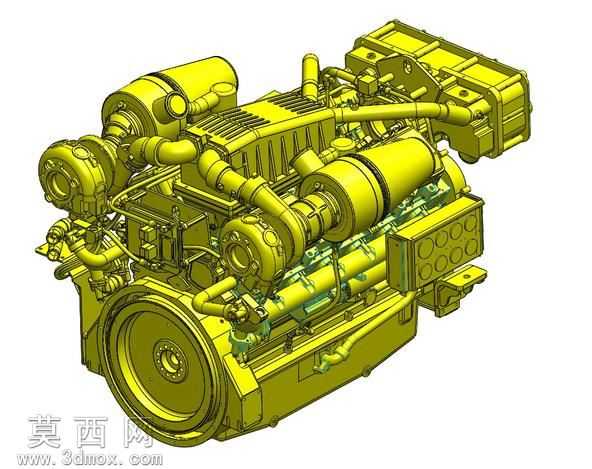

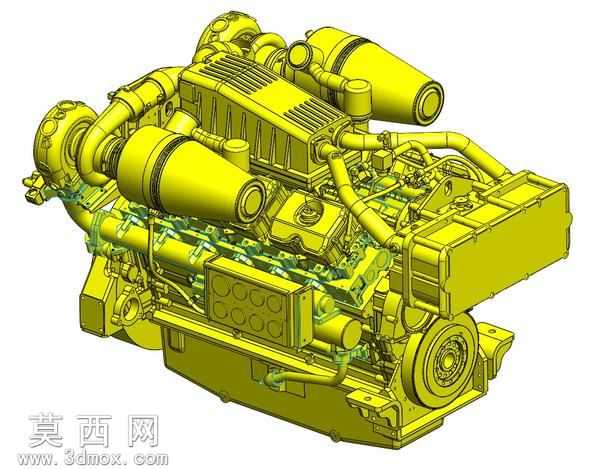

本作品为卡特彼勒C32船用推进柴油机的高精度三维建模成果，建模过程严格参照该型号发动机的实体结构参数，在三维建模软件中完成全零件的参数化搭建，对发动机的外部管路布局、涡轮增压器组件、缸体结构、冷却系统管路、燃油供给部件、输出端飞轮壳体等细节均做了1:1比例的还原。建模阶段首先搭建整机的装配基准坐标系，以曲轴输出端轴线为核心定位基准，依次完成缸体、曲轴连杆机构、活塞组件、气缸盖、配气机构的底层结构建模，保证各运动部件的装配间隙符合实际工程参数，避免出现干涉问题。随后对发动机两侧的双涡轮增压器进行精细化建模，还原增压器的进气涡壳、压气机壳、连接管路的弯折弧度与接口法兰结构，同时对中冷器、燃油滤清器、机油冷却器等附属部件的外形与安装位置做精准匹配，所有管路的走向均贴合实机布置，还原了管路卡箍、安装支架等细小结构。材质与渲染阶段，针对发动机不同部件的材质特性做区分设置：缸体、油底壳等铸铁部件赋予哑光金属漆材质，调整粗糙度参数还原铸铁件的磨砂质感；涡轮增压器、进气管路等铸铝部件调整金属反光度，还原铝合金的半亮金属质感；橡胶管路赋予深色哑光橡胶材质，添加细微的表面纹理提升真实感；密封垫片、线束等部件赋予对应的橡胶、塑料材质属性，渲染时采用柔和的工业展示光源，从多个角度打光凸显整机的结构层次，避免出现大面积死黑或过曝区域，清晰展现各部件的装配关系。设计思路上，本模型重点服务于船用动力系统的配套装配验证，可匹配船用变速箱、联轴器等部件进行装配干涉检查，建模过程中特意保留了各部件的安装接口参数，确保模型可直接用于动力系统的布局仿真、教学演示以及结构拆解展示，所有零件均保留可编辑的参数化特征，方便后续根据不同应用场景调整局部结构，也可用于生成工程图纸、制作拆装演示动画等用途，完整还原了这款大马力船用柴油机的复杂结构特征。
