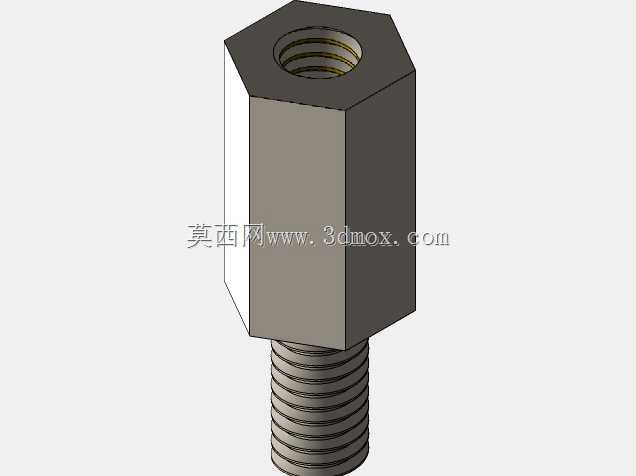

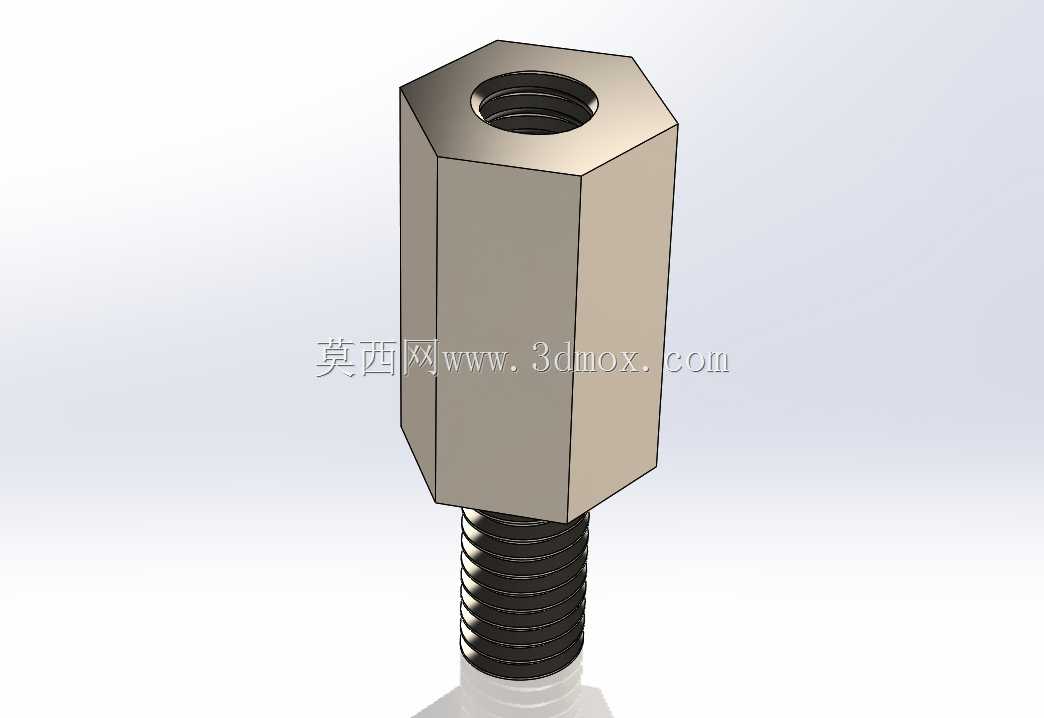

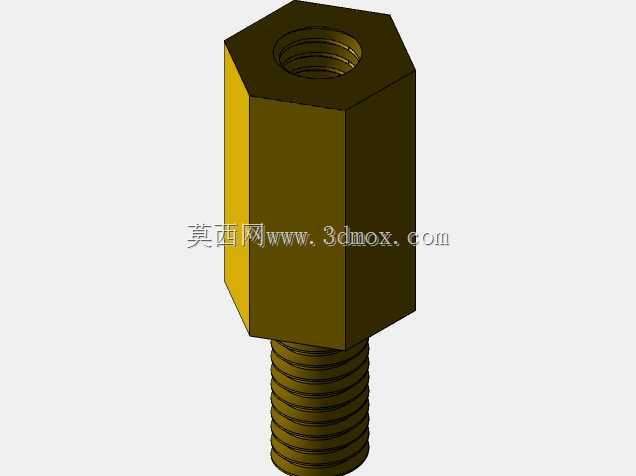

M4规格六角内外螺纹连接支柱结构

　　这类六角内外螺纹支柱，在通讯设备内部板件连接、小型电子模组装配、工控板卡叠层固定场景中应用十分广泛，属于小规格紧固件里的常用支撑类零件，日常做结构选型时经常会碰到这类零件的适配问题。从实际使用场景来看，这类支柱主要承担两个核心作用，一是在两层安装板之间形成固定间距的支撑，避免板上焊接的元器件与对面板件发生干涉磕碰，二是通过两端的螺纹结构实现快速拆装，不需要额外的螺母配合就能完成板件的锁紧固定，在批量装配的产线上能大幅减少紧固件的配套数量，降低装配时的零件分拣难度。

　　从结构设计逻辑来看，中间的六角柱体是特意设计的施力结构，装配时可以用开口扳手或者套筒直接卡住六角面施加扭矩，不需要像全螺纹螺柱那样靠两端的螺纹受力来拧动，能有效避免螺纹在装配过程中因为扭矩过大产生滑牙、变形的问题。六角的对边尺寸是按照标准紧固件的扳手空间预留的，常规的M4规格配套扳手可以直接适配，不需要定制专用工装，这也是这类标准件能在行业内通用的核心原因，不管是通讯机柜内部的板卡固定，还是小型检测设备的内部模组叠装，都能直接选用不需要额外改型。

　　尺寸边界上，这款支柱外螺纹端长度12mm，内螺纹端有效深度7mm，中间六角段的长度是两个螺纹段之间的支撑间距，选型时需要重点核对三个尺寸参数：首先是外螺纹的拧入深度，要确认安装底板的螺纹孔深度足够，避免外螺纹拧到底之后支柱还无法贴紧底板表面，导致支撑高度出现偏差；其次是内螺纹的有效深度，要确认上层板固定用的螺钉长度，螺钉拧入内螺纹之后不能顶到内螺纹孔的底部，否则会出现上层板压不紧、固定虚位的问题；最后是六角段的对边尺寸，要确认装配位置周围有没有其他元器件干涉扳手的操作空间，如果空间特别狭小的场景，可能需要选用圆柱头带内六角的支柱型号，但常规场景下六角柱的结构操作更方便，拧紧时的扭矩上限也更高。

　　实际装配过程中，这类支柱的外螺纹端一般是预先拧入底板的螺纹孔中，因为六角结构可以承受较大的预紧扭矩，能保证支柱和底板之间连接牢固，不会因为设备运输过程中的振动出现松脱。上层板安装时只需要将固定螺钉穿过板件的光孔，对准支柱的内螺纹孔拧紧即可，拆装上层板的时候不需要拧动支柱本身，多次拆装也不会破坏底板上的螺纹孔，这对于需要经常维护、更换板卡的设备来说非常实用，能大幅降低后期维护的成本，避免因为反复拆装导致底板螺纹滑牙，需要重新攻丝甚至更换整个底板的问题。

　　从建模逻辑来说，绘制这类零件的三维模型时，首先要确定两端螺纹的规格匹配性，外螺纹是标准M4外牙，内螺纹是标准M4内牙，螺纹的公差要按照普通紧固螺纹的标准来设定，不需要过高的精度等级，毕竟这类零件主要起支撑和连接作用，没有传动或者密封的要求。中间六角柱的棱边需要做微小的倒角处理，避免装配时锋利的棱边划伤操作人员的手，也能避免棱边的毛刺在设备运行过程中脱落，掉落到电路板上造成短路隐患。两端螺纹和六角柱的同轴度需要控制在合理范围内，否则装配时会出现外螺纹拧入底板后，内螺纹孔和上层板的光孔不对中，导致螺钉无法顺利拧入的问题，这也是这类零件建模时最容易忽略的形位公差要求，很多新手建模时只画外形尺寸，不考虑同轴度的要求，做出来的模型实际生产后会出现装配困难的问题。

　　另外在选型应用时，还要注意支柱的材质和表面处理，常规场景下用镀锌碳钢材质就能满足强度和防锈要求，如果是在有腐蚀性的环境中使用，比如户外通讯设备、沿海地区的工控设备，就需要选用不锈钢材质的支柱，避免生锈导致螺纹连接失效。支撑高度的选择要根据板上元器件的最高高度来确定，要预留至少1mm的安全间隙，避免元器件和对面板件接触，造成短路或者元器件挤压损坏的问题。如果是有绝缘要求的场景，还可以在支柱和板件之间增加绝缘垫片，但这类金属支柱本身是导电的，设计时如果需要板间绝缘，就不能直接用金属支柱接触两块板的导电部位，这点在做电路相关的结构设计时需要特别注意，很多结构工程师刚接触电子设备结构设计时，容易忽略金属支柱的导电特性，导致板件之间出现意外导通，烧坏电路的问题。
