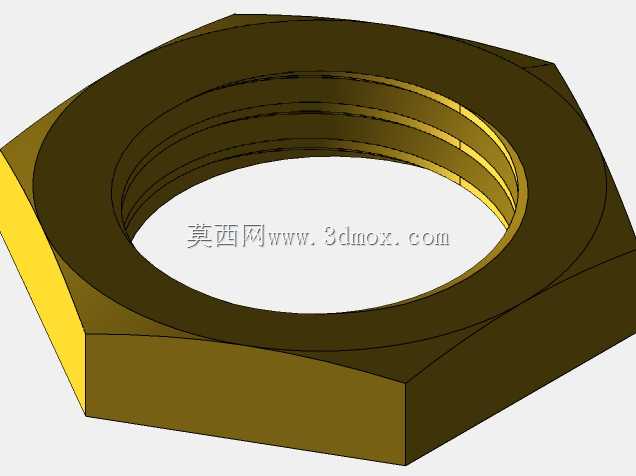

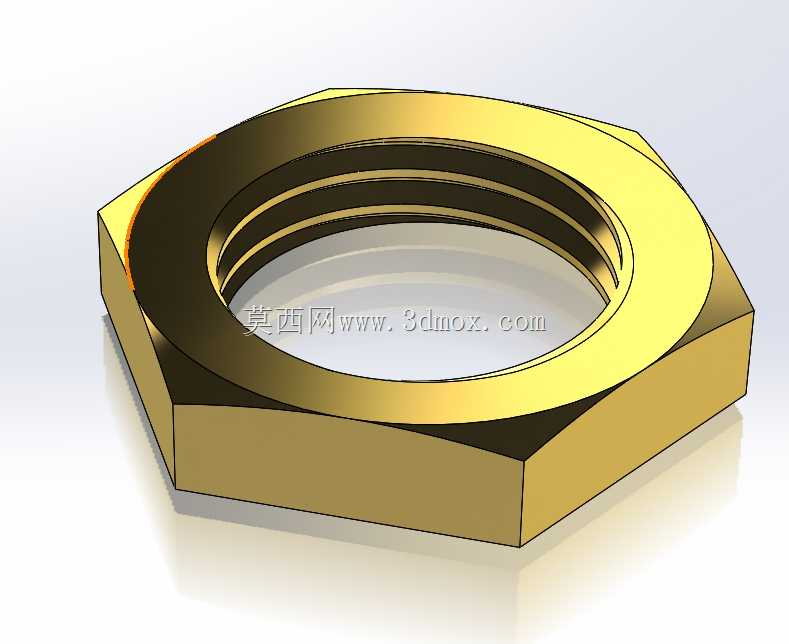

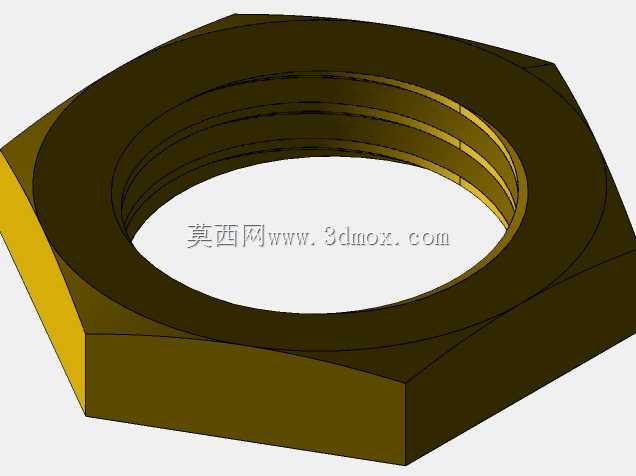

黄铜材质M10单倒角薄型六角锁紧螺母

　　它的轴向占用空间压缩了三分之二还多，特别适合安装面与周边元器件间隙不足3mm的紧凑布局场景，比如通讯基站内部的射频模块固定、便携电子设备的外壳拼接、小型气动元件的端盖锁紧，都能通过它完成螺纹锁紧，同时不会因为螺母过厚突出安装面，影响设备的外观平整度或者周边部件的运动行程。单倒角的结构设计不是随意设定的，螺母朝向螺纹旋入侧的端面做了倒角处理，外螺纹件拧入时，倒角能起到导向作用，避免螺纹牙型对位偏差导致的错牙、滑牙问题，尤其是在盲孔螺纹装配、视线受阻的设备内部装配场景里，倒角的导向特性能大幅提升装配效率，减少螺纹副的装配损伤；而另一侧没有做倒角的平面，则能和被连接件的安装面完全贴合，增大接触面积，降低锁紧后接触面的压强，在通讯设备内部走线固定、小型电子仪器壳体拼接、低压电气端子排锁紧这类对安装空间厚度有严格限制的场景里，常规厚度的六角螺母往往会因为轴向尺寸超标，出现装配后突出安装面、干涉周边元器件排布的问题，这款薄型六角黄铜螺母就是针对这类受限空间的锁紧需求开发的紧固件。从实际选型适配的角度看，它的螺纹规格为M10，适配公称直径10mm的公制粗牙外螺纹件，对边尺寸控制在13mm，不管是用开口扳手还是套筒进行锁紧操作，都能和常规标准扳手的卡口尺寸匹配，现场装配不需要定制特殊工装，能直接沿用现有装配线的工具配置，降低一线装配的工具适配成本。厚度仅2.65mm的设计，是这款螺母最核心的结构特点，相比同规格标准六角螺母近8mm的厚度，

　　避免软质被连接件（比如塑料壳体、薄铜排）表面被压溃，保证长期使用下的锁紧可靠性。选用黄铜作为加工材质，是结合应用场景的需求做的选型决策：黄铜本身的自润滑特性让螺纹旋合过程更顺畅，不容易出现螺纹咬死的问题，哪怕是多次拆装的维护场景，也能保证螺纹副的完好性；同时黄铜的导电性能优异、抗大气腐蚀能力强，在有接地导通需求的电气连接场景、或者户外小型通讯设备的外露连接部位，不需要额外做表面镀层处理就能满足防腐蚀和导电要求，相比钢制镀锌螺母，它不会出现镀层脱落导致的接触电阻增大问题，也不会因为长期受潮生锈导致拆卸困难。从安装边界的适配性来看，这款螺母的六角外形是标准的对称结构，安装时不需要考虑方向对位，只要对准螺纹孔旋入即可，

　　对边13mm的尺寸意味着安装位周边只要预留出大于13mm的扳手操作空间，就能完成锁紧作业，不需要额外扩大安装避让槽，能帮助结构设计师在做紧凑布局时，尽可能压缩紧固件的占用空间，把更多空间留给功能元器件排布。在实际的结构设计选型中，这类薄螺母通常不会用于大载荷的承重连接场景，更多是作为辅助锁紧、空间受限部位的紧固连接件使用，比如通讯设备内部的PCB板支柱固定、小型钣金壳体的拼接锁紧、装饰面板的安装固定，它能在保证足够锁紧力的前提下，最大限度降低紧固件的空间占用，避免因为紧固件尺寸问题导致整体设备厚度增加。设计这类薄型螺母的三维模型时，需要重点关注几个核心尺寸的精度控制：首先是内螺纹的中径尺寸，必须符合公制螺纹的公差要求，

　　否则会出现和外螺纹配合过松导致锁紧失效、或者配合过紧导致旋入困难的问题；其次是六角对边的尺寸公差，要控制在标准扳手的适配范围内，公差过大会导致扳手卡合时打滑，公差过小则会出现扳手无法套入的问题；单倒角的角度和深度也要和螺纹入口做平滑衔接，不能出现倒角处的毛刺或者台阶，否则会影响螺纹旋入的导向效果，甚至刮伤外螺纹的表面镀层。另外，螺母两端面的平行度也是需要重点控制的形位公差，如果两端面平行度超差，锁紧后会出现螺母偏斜，导致螺纹副受力不均，长期受振动影响容易出现松脱的问题，在建模时就要把两端面的平行度约束考虑进去，保证加工后的成品能和安装面完全贴合，让锁紧力均匀分布在整个接触面上。黄铜材质的切削加工性能较好，实际生产时无论是走心机加工还是冷镦成型，都能比较容易地保证各个尺寸的精度，而且黄铜表面不需要额外做防锈处理，加工完成后只要做简单的去毛刺清洗就能直接使用，相比钢制紧固件的镀锌、钝化等后处理工序，生产流程更短，也更符合电子通讯类产品对环保材质的要求。在做整机的装配仿真时，这款螺母的模型可以直接导入装配体，通过干涉检查功能验证安装位的空间是否足够，尤其是在做紧凑结构的布局验证时，能提前发现常规厚度螺母会出现的干涉问题，帮助设计师在方案阶段就完成紧固件的选型适配，减少后期打样时出现的装配问题，缩短产品的开发周期。
