英制2号锤击圆头螺钉结构设计

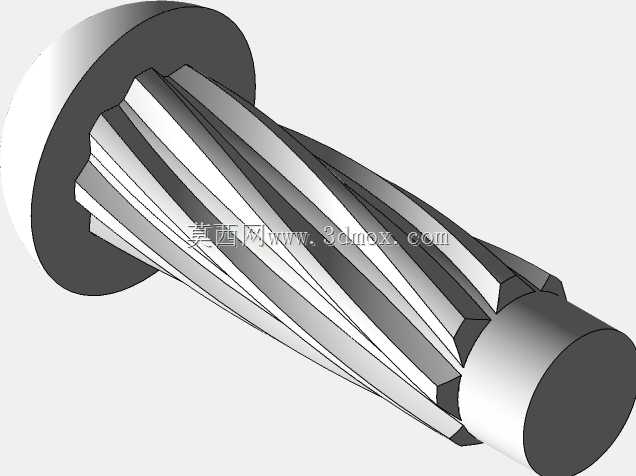

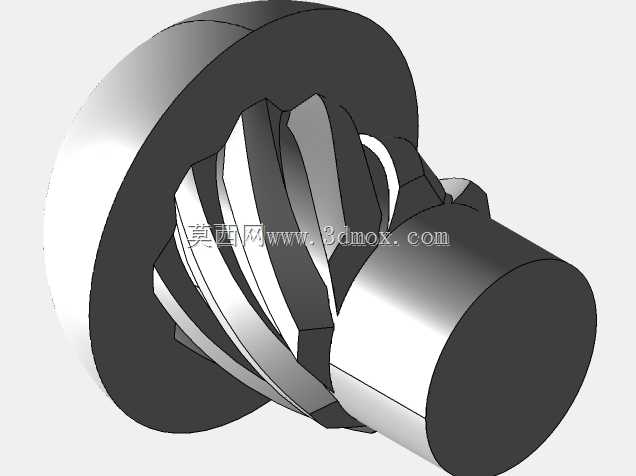

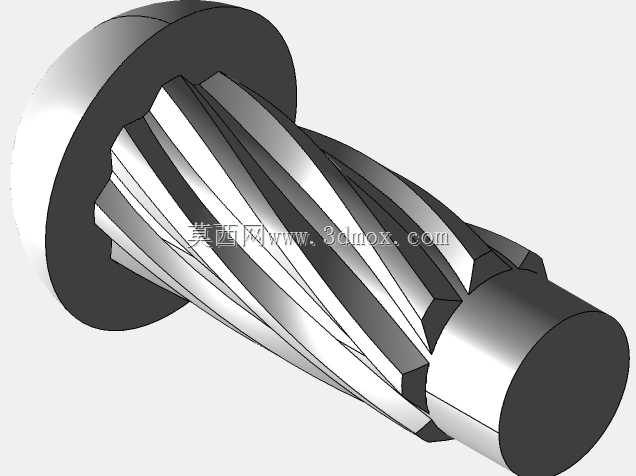

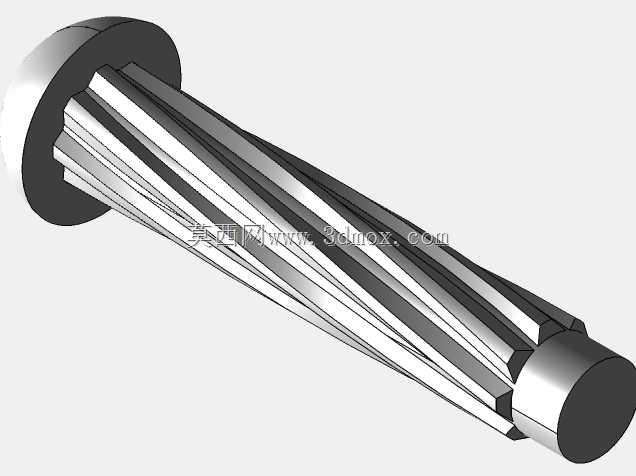

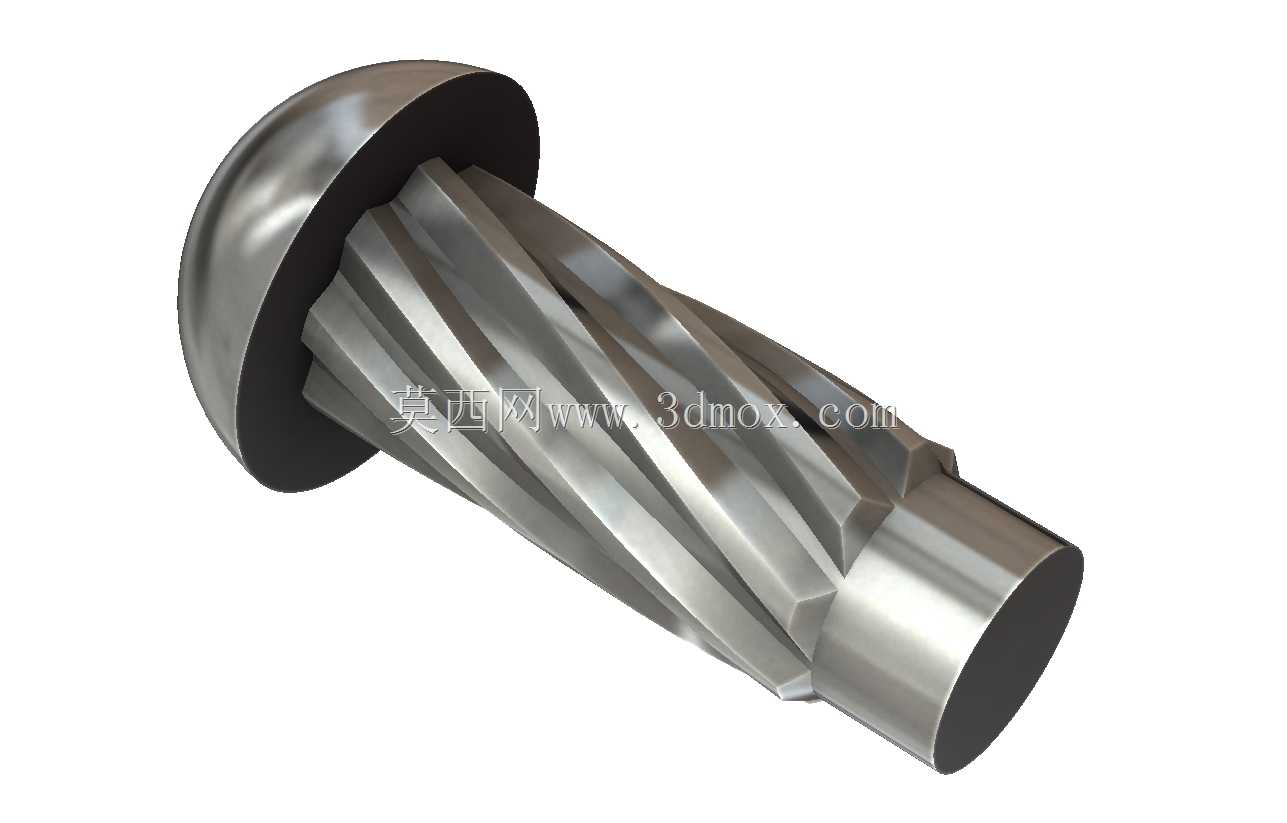

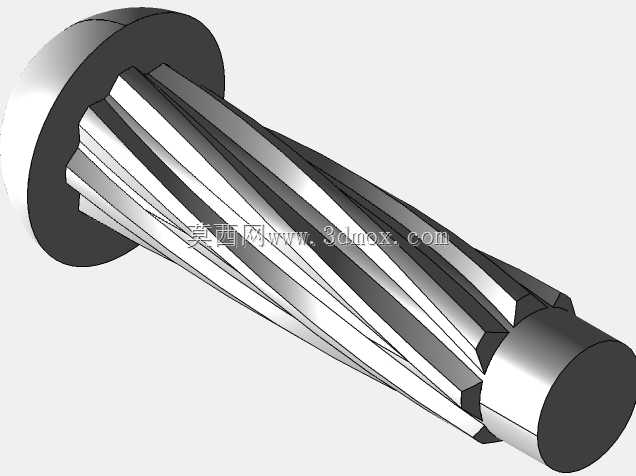

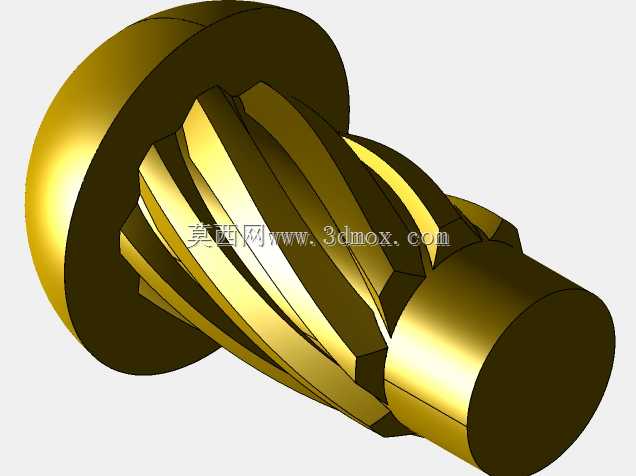

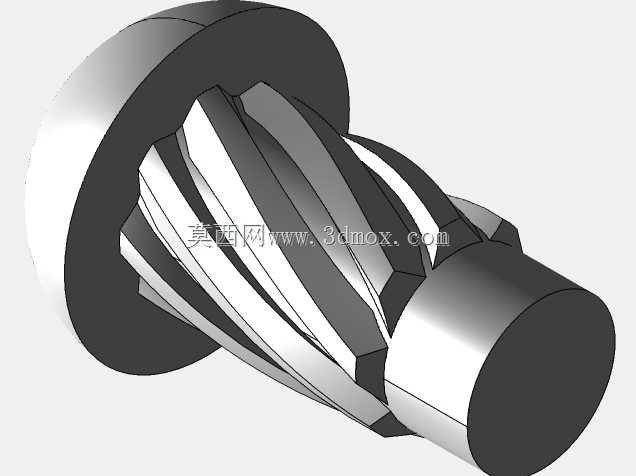

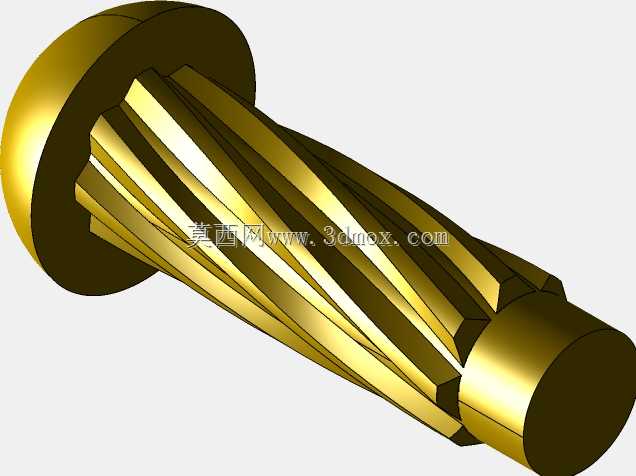

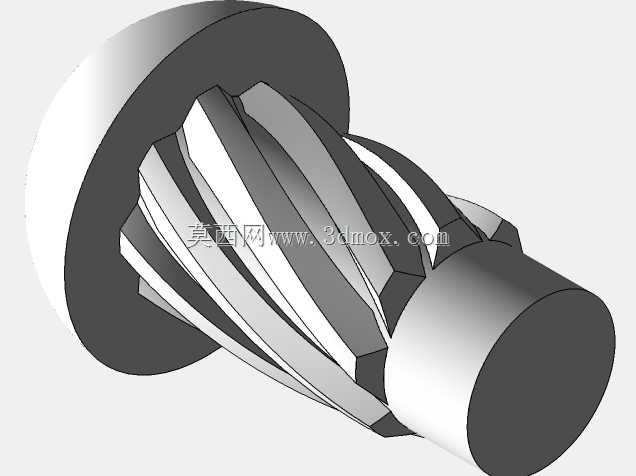

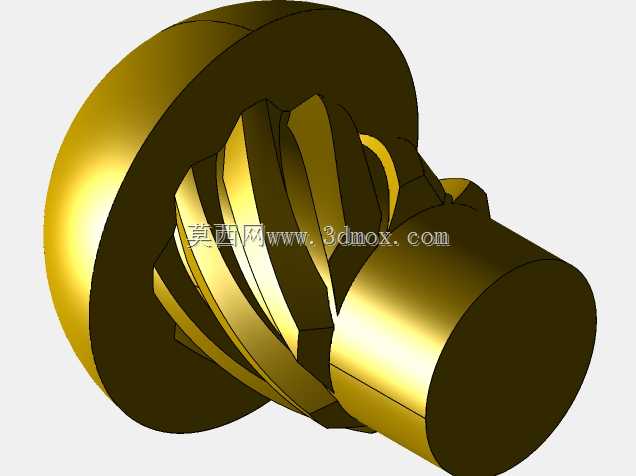

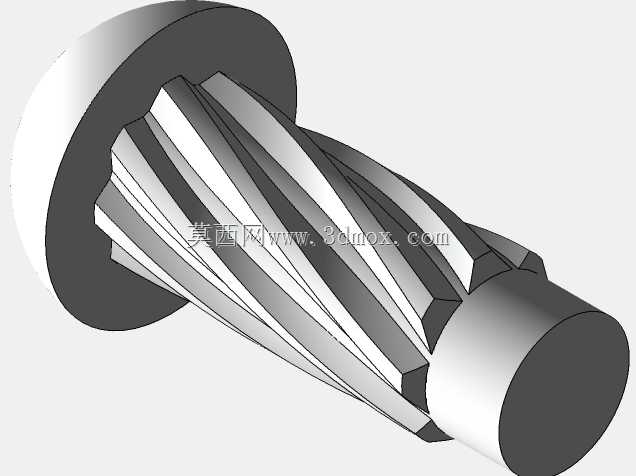

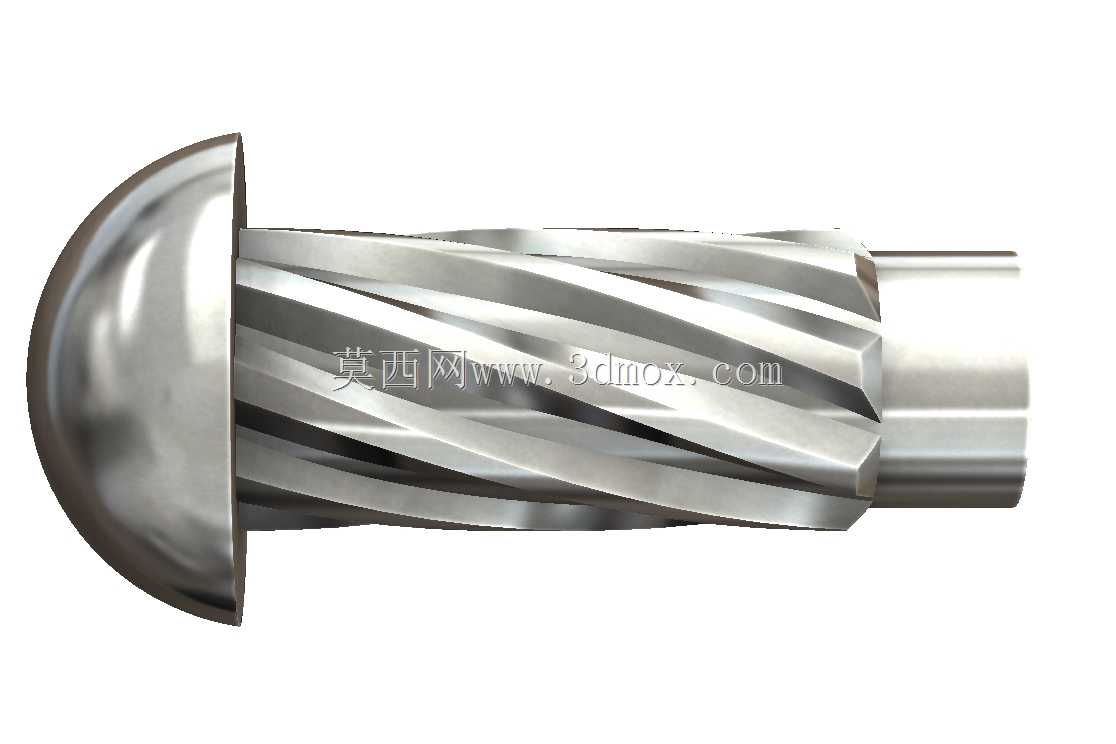

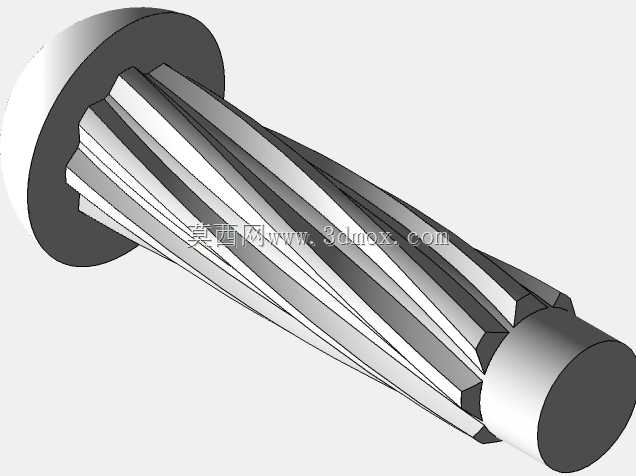

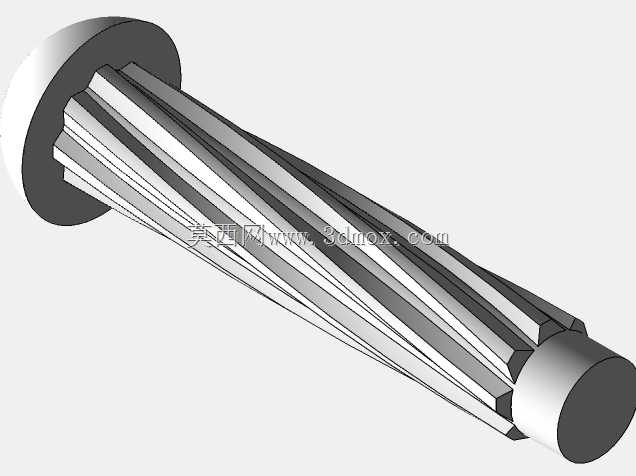

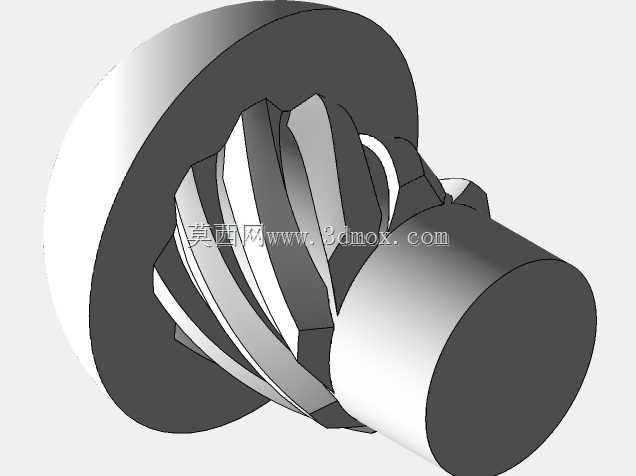

　　这类锤击驱动的圆头螺钉，在通讯设备装配、小型电子壳体固定、薄型钣金拼接场景里应用十分普遍，和常规螺纹旋拧的紧固件不同，它不需要配套螺母或者预制内螺纹，依靠锤击打入预制孔后，杆部的螺旋棱边会挤压基材内壁形成过盈咬合，适合现场快速装配、无法双侧操作的盲孔安装工况，比如通讯机箱内部的走线支架固定、薄铝壳的内部支撑柱连接，都能看到这类紧固件的身影。从结构设计逻辑来看，头部采用半圆头造型，一方面是锤击时能均匀分散冲击力，避免头部受冲击崩裂，另一方面安装完成后头部弧面不会残留尖锐边角，不会刮伤后续装配的线缆或者操作人员手部，头部底面做了平整的贴合面，安装后能完全贴紧被连接件表面，不会出现倾斜翘起的问题。杆部的螺旋扭转结构是整个零件的核心功能区，

　　这些螺旋棱边的扭转角度经过反复验证，打入基材时棱边会顺着扭转方向切入基材内壁，既不会因为阻力过大导致杆部弯曲，也不会因为咬合力不足出现松脱，棱边的边缘做了微小的圆角处理，避免打入时切削基材产生过多碎屑，影响连接稳定性。杆部末端做了缩径导向段，安装时能快速对准预制孔，不需要反复调整位置，导向段的直径比推荐安装孔小0.1mm左右，既保证初始定位顺畅，也不会因为间隙过大导致安装后出现歪斜。从安装边界来看，这类螺钉适配的预制孔尺寸为0.086英寸也就是2.184mm，孔深需要比螺钉杆部总长度深0.5mm以上，给打入时的基材形变预留足够空间，避免孔底顶住螺钉导致无法安装到位。被连接件的总厚度不能超过杆部有效咬合长度的三分之二，

　　要保证螺旋棱边有足够长度切入基材内部，形成可靠的咬合力。如果是在塑料基材上使用，预制孔的尺寸可以适当放大0.02mm，避免塑料受挤压开裂；如果是在薄铝板或者冷轧钢板上使用，孔尺寸要严格控制在推荐值范围内，保证过盈量足够，避免受振动后松脱。建模过程中，头部的球面弧度需要和标准件的头部尺寸完全匹配，保证锤击面的受力均匀，螺旋棱边的建模不能直接用常规螺纹扫掠，要按照实际扭转冲压成型的工艺特征来做，棱边的截面是梯形而非三角形，和普通机加工螺纹的牙型有明显区别，这样才能还原真实零件的咬合特性。导向段和螺旋棱边的过渡位置要做平滑处理，实际生产中这个位置是冲压成型的自然过渡，不会有尖锐的台阶，否则安装时会刮蹭孔壁，增大打入阻力。

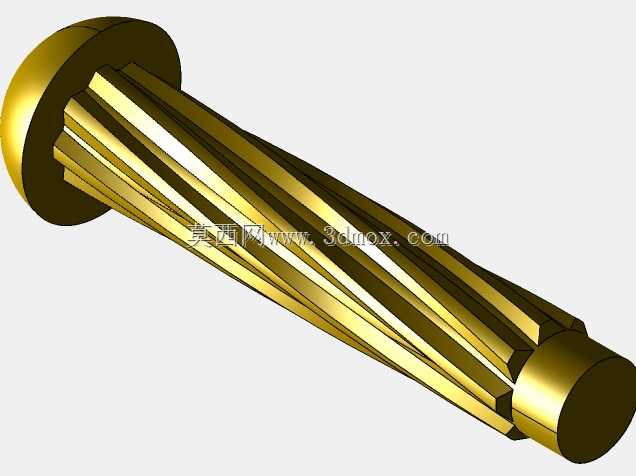

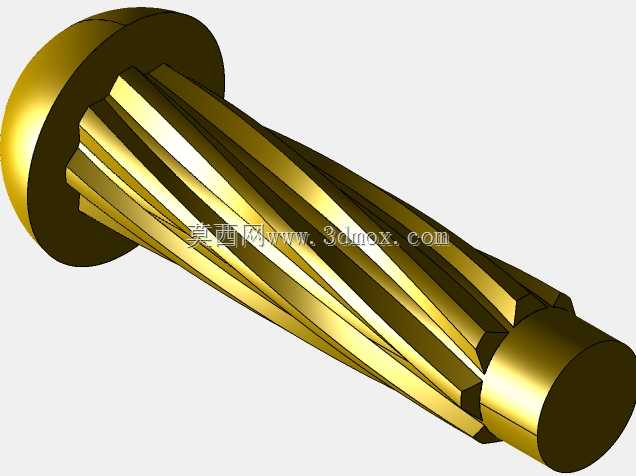

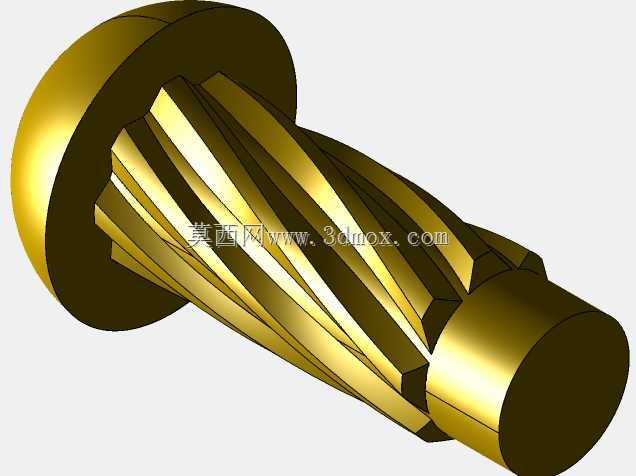

　　这类螺钉的常用材质是电镀黄铜和不锈钢，黄铜材质的延展性好，打入时能轻微形变适配孔壁的微小误差，适合塑料、木质等软质基材的连接；不锈钢材质的强度更高，抗腐蚀性能好，适合户外通讯设备、潮湿环境下的设备装配，不会因为锈蚀导致连接失效。在做整机结构设计选型时，要注意这类螺钉属于一次性永久紧固件，拆卸时会破坏基材的孔壁结构，不适合需要反复拆装的维护点位，如果后续有拆卸需求，不能选用这类锤击螺钉，要换成常规的机牙螺钉配合螺母或者压铆螺柱的连接方案。另外安装时不能用过大的冲击力锤击头部，否则会导致头部变形，或者杆部的螺旋棱边过度挤压基材造成基材开裂，一般用0.5磅的手锤垂直敲击2-3次，直到头部底面完全贴紧被连接件表面即可，不需要过度敲击。在三维建模的装配验证环节，要模拟螺钉打入后的干涉情况，尤其是头部的半圆头外轮廓，不能和周边的其他零件、线缆产生干涉，头部的高度要计入整机的外形尺寸边界，避免后续装配时出现外凸超差的问题。杆部的螺旋棱边和预制孔的配合要按照过盈配合来做仿真验证，确保咬合力能满足设备的抗振动、抗冲击要求，比如通讯设备在运输过程中会承受持续的振动，这类螺钉的咬合力需要达到150N以上的拉脱力，才能保证运输过程中不会出现松脱掉落的问题。
