工业用带法兰安装式导航报警灯结构设计

　　在工业现场的信号提示与方位标识场景中，这类带法兰安装结构的导航报警灯是设备状态传递、区域方位指引的常用部件，常被布置在生产线工位边界、自动化设备运行端点、厂区通道转角、特种设备周边等位置，承担运行状态警示、方位导航指引、异常工况报警的多重作用，帮助现场作业人员快速识别设备状态、判断行进方位，规避作业过程中的碰撞、误入风险。

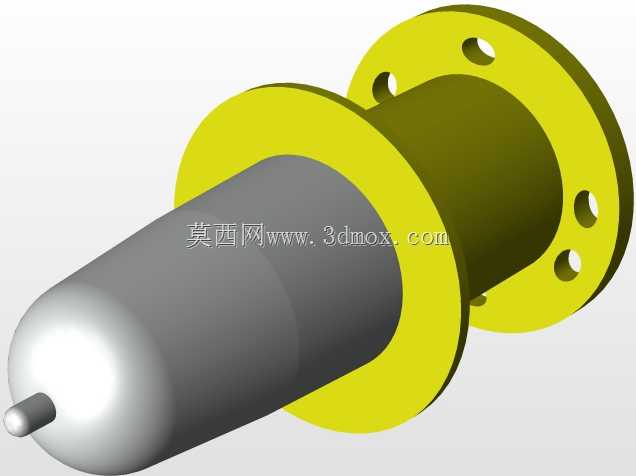

　　从结构设计逻辑来看，这款产品采用三段式同轴布局，前端为半球形透光罩，搭配端部突出的小型信号触发端头，半球形结构可以实现大角度的光线散射，保证不同方位的作业人员都能清晰捕捉到灯光信号，避免出现视觉盲区；中段为柱形主体腔体，内部预留了足够的空间布置发光元件、驱动电路以及报警发声模块，腔体壁厚经过均匀化处理，既可以保证内部元件的防护等级，也能控制整体重量，降低安装后的负载；后端采用双法兰盘安装结构，法兰盘上均匀分布多个螺栓安装孔，这种双法兰的设计可以在安装时实现穿板固定，适配不同厚度的设备面板、安装支架，安装时法兰盘与安装面之间可以加装密封垫圈，满足粉尘、潮湿工况下的密封需求，同时法兰连接的方式具备较高的连接强度，能够承受设备运行过程中的振动，避免长期使用后出现松动移位的问题。

　　在实际选型应用中，需要重点关注产品的安装边界尺寸，首先是主体柱段的外径尺寸，要匹配安装面板上的开孔直径，保证穿装过程顺畅，不会出现干涉；其次是法兰盘的外径与安装孔的孔位分布，要和现场的安装支架、设备预留孔位对应，减少现场二次加工的工作量；前端半球罩的伸出长度需要结合安装位置的周边空间确认，避免突出部分被周边移动的工件、设备剐蹭，造成透光罩破损。产品的功能集成度较高，既可以通过常亮、频闪的不同灯光模式实现导航方位指引，也可以搭配声光报警模块，在设备出现异常工况时触发高频闪烁与提示音，第一时间向现场人员传递异常信号，相比单一的灯光提示装置，适用场景更广泛。

　　建模过程中，针对这类信号类装置的结构特点，优先保证同轴度的设计精度，所有回转体特征采用同轴约束，避免装配后出现不同心的问题，法兰盘上的安装孔采用阵列特征生成，保证孔位的角度分布均匀，安装时螺栓受力均衡；前端半球罩与主体腔体的连接位置设计了止口结构，既可以提升装配定位的精度，也能增强连接位置的密封性能，减少灰尘、水汽进入腔体内部的概率。端部的小型触发端头采用圆角过渡处理，避免安装维护过程中尖锐边角划伤作业人员，同时端头与半球罩的连接位置做了密封槽设计，可加装密封圈实现整体的防护要求。

　　从现场使用的角度出发，这类装置的结构设计充分考虑了工业场景的耐用性需求，外露的金属部件表面可做防腐涂层处理，适配多粉尘、轻度腐蚀的工业环境，透光罩采用耐冲击的透明材质，能够承受日常作业中的轻微磕碰，不会轻易出现碎裂问题。安装完成后，双法兰结构可以从安装面的两侧进行锁紧固定，相比单侧悬臂安装的报警灯，抗振动性能更优异，即使在冲压设备、输送线这类振动较大的工位周边使用，也能长期保持稳定的安装状态，不会出现灯光角度偏移、连接松动的问题。不同的灯光颜色可以对应不同的工况信号，比如绿色代表正常运行、黄色代表待料预警、红色代表故障报警，结合安装位置的方位布局，就能同时实现状态提示与方位导航的双重作用，帮助现场人员快速建立空间方位认知，提升作业过程中的通行与操作效率。
