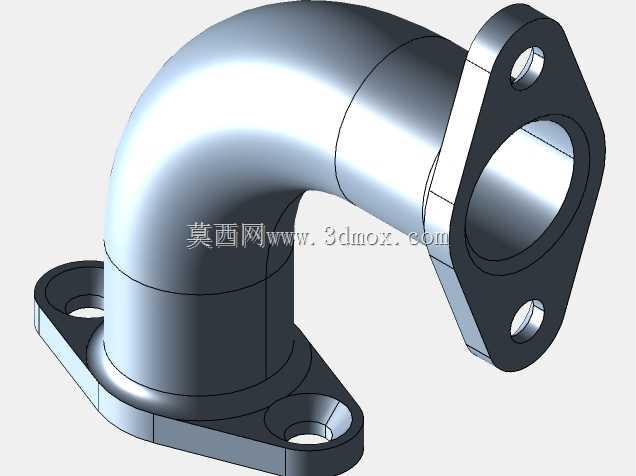

90度弯型双法兰排气连接管路结构

　　在小型通用动力设备、通排风管路布设、内燃机组辅助排气系统的搭建场景里，这类90度弯式双法兰结构的管路零件，承担着转向导气、密封衔接两段异向管路的核心作用，区别于直连法兰只能实现同轴管路对接的局限，弯管结构可以在有限的安装空间内完成气路走向的90度转向，不需要额外拼接多段直管件加弯头的组合，能有效减少管路连接节点，降低整个气路的泄漏风险点。从实际安装适配的角度看，零件两端的法兰安装面均采用菱形切边的法兰结构，每个法兰端设置两个对称分布的螺栓过孔，这种两孔安装的法兰结构相比常规四方法兰、圆形法兰，占用的安装投影面积更小，在设备侧壁、机体狭窄安装位上布设时，不需要预留太大的螺栓操作空间，安装时只需要对位两个紧固点，就能快速完成管路的固定，

　　对位效率比多孔法兰更高，适合批量装配的生产线作业场景。设计过程中，弯管段的曲率半径经过适配性调整，没有采用过小的弯折半径，避免气流转折时产生过大的局部阻力，造成排气背压升高影响设备动力输出，管壁厚度按照常规低压排气工况的承压要求设置，既保证管路整体的结构刚性，在设备运行产生振动时不会出现管壁共振异响，也不会因为壁厚过大造成零件整体重量超标，增加安装端的承重负担。两端法兰与弯管主体的衔接位置做了圆弧过渡处理，没有直角应力集中结构，在长期承受气流温度变化、设备振动载荷的工况下，过渡位置不会因为应力累积出现开裂失效的问题，法兰的密封面采用平面加工精度要求，安装时配合密封垫片就能实现端面的静密封，不需要额外加工密封槽，

　　降低了零件的加工复杂度，也方便后期维护时更换密封件。从安装边界来看，零件两端的法兰端面分别朝向两个垂直的方向，安装时需要预留的空间要覆盖弯管的转弯外轮廓，避免和周边的线束、其他管路零件产生干涉，螺栓过孔的孔径适配常规的紧固件尺寸，安装时不需要特制的连接螺栓，采用标准外六角螺栓就能完成紧固作业，法兰端面的平面度公差控制在合理范围内，保证紧固后密封垫片的受压均匀，不会出现局部压合不紧密导致的漏气问题。在实际应用中，这类零件除了用于排气系统的气路转向，也可以适配在低压通风、低压流体输送的管路场景中，只要管路的通径、安装孔位匹配，就能实现快速的管路转向衔接，零件整体的结构没有复杂的异形曲面，不管是采用金属铸造后机加工的生产方式，

　　还是采用型材弯制后焊接法兰的工艺，都能实现低成本的批量生产，生产过程中的质量控制点集中在法兰端面的平面度、两端安装孔的位置度、弯管段的通径一致性这几个核心维度，只要管控好这几个参数，零件的装配适配性和使用可靠性就能满足常规工况的要求。不同于焊接式弯头需要现场对位焊接的作业方式，法兰连接的结构可以实现快速拆装，后期需要清理管路内部积碳、检查管路状态时，只需要拆卸两端的紧固螺栓就能将整个零件取下，不需要切割管路，大幅降低了设备后期的维护成本，也减少了维护作业的停机时间。在三维建模过程中，这类零件的建模逻辑需要优先确定两端法兰的安装面位置、安装孔的中心距参数，再根据曲率要求生成弯管的主体曲面，最后处理法兰与弯管的过渡结构，建模时要注意弯管内壁的顺滑度，避免出现台阶、褶皱等结构，不然实际生产出来的零件会在内部台阶位置产生气流紊流，增加气流噪声，也容易积存杂质造成管路通径变小。
