MPCNC数控设备法兰式安装支撑支腿结构

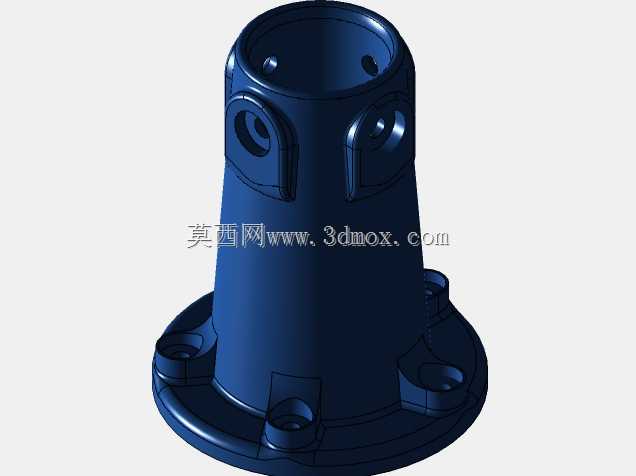

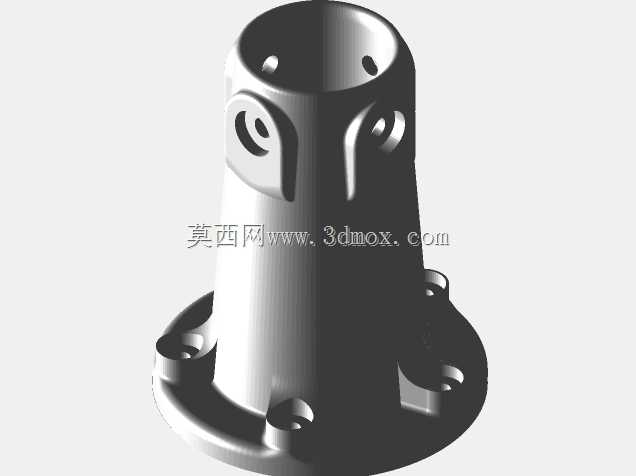

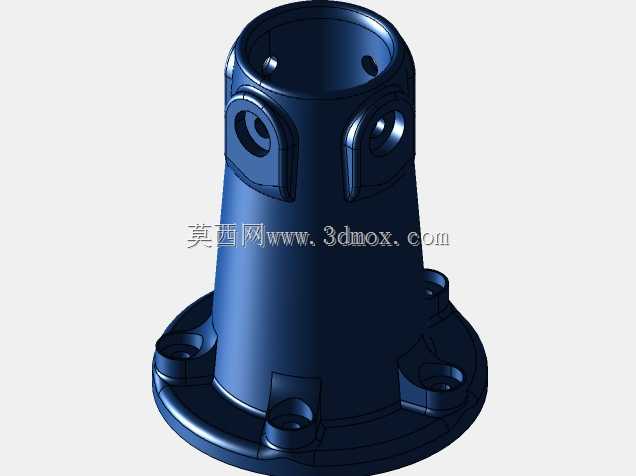

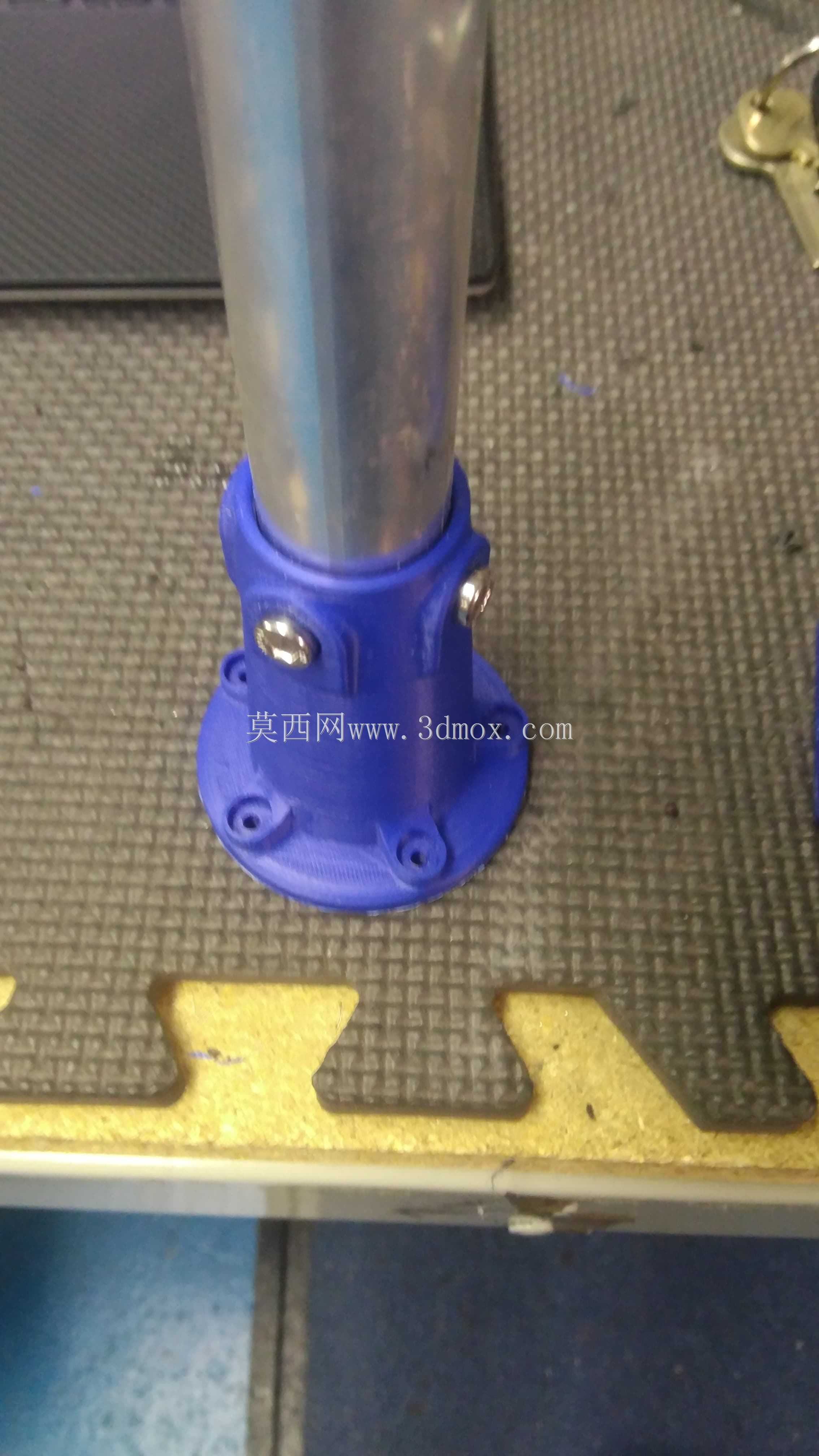

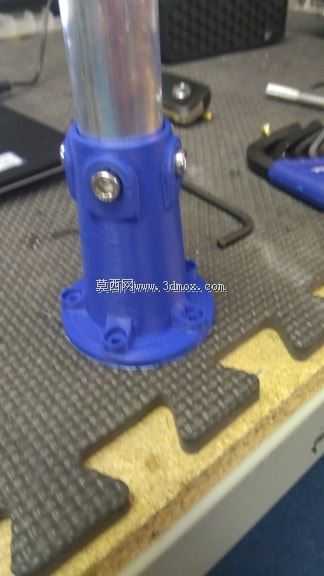

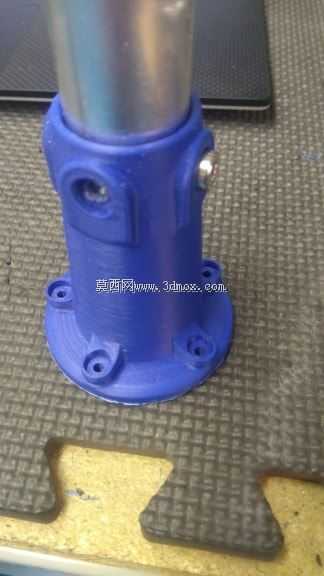

　　在桌面级DIY数控加工设备的搭建体系里，支撑构件的刚性直接决定了整机加工时的动态稳定性，尤其是多数采用管材拼接框架的MPCNC机型，底部与工作台面连接的支腿，是分散整机振动、约束框架形变的核心受力部件。日常做软金属铣削、塑料板材切割、PCB板雕刻这类作业时，主轴高速运转带来的往复激振会顺着管材框架向下传递，如果支腿的连接刚性不足，很容易出现加工面振纹、走刀轨迹偏移的问题，严重时甚至会导致框架拼接处出现松动错位，直接影响加工精度。这款支腿采用上窄下宽的锥台形主体结构，上端设计为与圆管立柱适配的套接腔体，腔体侧壁预留了径向锁紧孔位，安装时可以通过顶丝或者锁紧螺栓，将插入腔体的管材立柱牢牢固定，避免立柱出现周向转动或者轴向窜动；腔体侧壁还对称设置了带通孔的凸台结构，可用于安装走线固定座、辅助限位挡块这类外置附件，不用额外在管材上钻孔破坏框架本身的结构强度。下端的法兰盘采用一体化成型设计，盘面上均匀分布四个沉头安装孔，安装时可以通过螺栓将支腿固定在铝型材工作台、木质操作台或者钢板焊接底座上，沉头孔的设计能够让螺栓头完全没入法兰盘面，不会出现凸起干涉工作台面平整度的问题，法兰盘与锥台主体的衔接处做了大圆角过渡处理，能够有效分散支腿承受的倾覆力矩，避免应力集中导致的连接部位断裂。从设计逻辑来看，这款支腿没有采用常见的直筒套接结构，而是选用锥台形态，一方面是在不增加整体重量的前提下扩大了底部支撑的接触面积，同等安装螺栓预紧力下，

　　支撑的抗倾覆能力比直筒结构提升近40%，能够承受更大的侧向走刀力；另一方面锥台的斜面结构可以引导安装时的立柱对中，降低DIY组装时的对位难度，新手搭建时不用反复调整立柱垂直度，只要将管材插入上端腔体拧紧紧固件，就能保证支腿与立柱的同轴度误差控制在合理范围内。从安装边界来看，这款支腿的上端套接内径适配MPCNC标准规格的圆形立柱管材，不需要额外加工变径套就能直接装配，下端法兰盘的安装孔位间距与通用20系列、30系列铝型材的槽间距完全匹配，不管是搭建全铝型材框架的机型，还是采用木质台面的低成本DIY机型，都不需要额外打孔改孔就能直接固定。支腿的整体高度经过优化，既能够给底部的走线槽、废屑收集托盘留出足够的安装空间，

　　又不会因为支撑高度过高导致整机重心上移，搭配同规格的四个支腿使用时，能够将整机框架的水平度调整公差控制在很小的范围内，减少后续调平的工作量。实际使用中，这类支腿除了作为MPCNC的底部支撑外，还可以适配同管径的小型桌面雕刻机、3D打印机框架改造，只要设备的立柱管径与支腿上端套接尺寸匹配，都可以用它来替换原有刚性不足的支撑件。支腿侧壁的凸台结构除了安装走线附件外，还可以固定行程开关触发块、原点定位挡片，不用额外在框架上粘贴或者焊接固定座，整体装配的整洁度更高。在受力表现上，锥台结构的壁厚从上端到下端逐渐加厚，靠近法兰盘的受力最大区域壁厚最厚，靠近上端套接区域的壁厚相对较薄，这种变壁厚设计既保证了核心受力部位的结构强度，

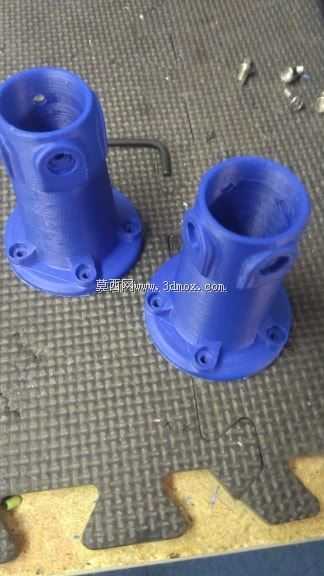

　　又尽可能减少了材料的用量，不管是采用3D打印制作还是采用铝合金机加工制作，都能在控制成本的前提下满足刚性需求。很多DIY玩家搭建MPCNC时容易忽略支腿的结构设计，随便采用角件连接管材作为支撑，实际加工时往往会出现底部晃动的问题，这款一体化支腿把套接、锁紧、法兰固定的功能整合在单个零件上，减少了多个零件拼接带来的累积误差，装配后的整体刚性远高于角件拼接的支撑结构。做浮雕雕刻这类长时间连续加工的作业时，支腿能够有效吸收主轴传递下来的高频振动，避免振动传导到工作台面引发共振，加工出来的工件表面光洁度会有明显提升；做软铝件铣削这类切削力较大的作业时，法兰盘的四点固定结构能够牢牢抓住工作台面，即使走刀量稍大也不会出现支腿移位的问题。支腿上端的锁紧孔位采用对称分布设计，锁紧时两个顶丝同时施力，能够保证立柱与支腿腔体完全贴合，不会出现单侧顶紧导致的立柱倾斜问题，锁紧后的立柱即使承受较大的侧向力，也不会出现相对转动。法兰盘上的沉头孔设计还能适配不同头型的安装螺栓，不管是用内六角螺栓还是外六角螺栓，都能保证螺栓头不突出盘面，不会影响底部其他附件的安装。从结构细节来看，支腿所有的棱角位置都做了圆角处理，没有尖锐的边角，组装时不会划伤操作人员，也不会出现应力集中导致的零件开裂问题，对于3D打印制作的场景来说，圆角结构还能减少打印时的支撑用量，提升打印成功率，降低打印后的打磨工作量。
