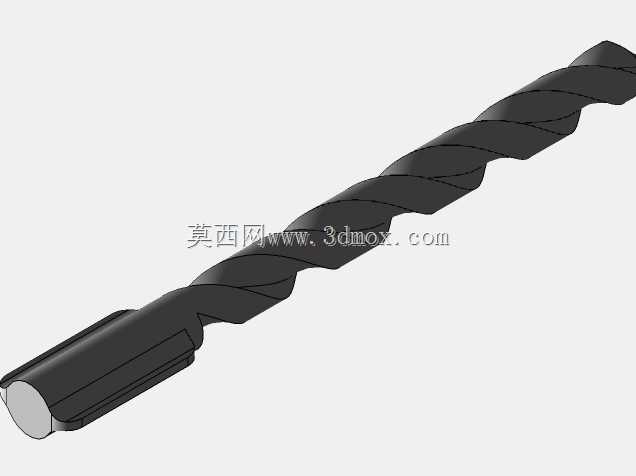

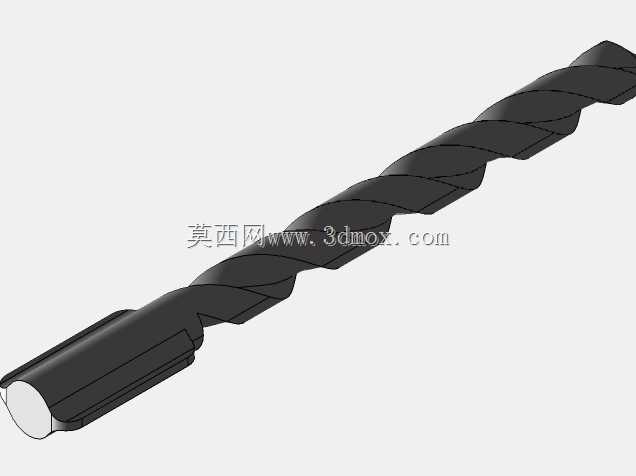

直柄麻花钻切削刀具三维结构设计

　　这款直柄麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、台式钻床、加工中心、手电钻等设备上都能见到它的身影，不管是普通碳钢工件的粗钻扩孔，还是有色金属、非金属板材的定位钻孔，都能适配对应的加工工况。从结构设计来看，整体分为夹持直柄与切削工作段两部分，直柄部分采用等直径圆柱设计，适配标准钻夹头的装夹范围，装夹时不需要额外配套过渡套，夹持接触面均匀，能有效降低高速旋转时的径向跳动量，避免钻孔出现偏斜、孔径超差的问题。切削工作段的螺旋槽采用等导程设计，槽型截面经过优化，排屑空间充足，钻削过程中产生的切屑能顺着螺旋槽顺畅排出，不会在孔内堆积造成挤刀、刮伤已加工孔壁的问题。两条主切削刃对称分布在钻尖两侧，

　　钻尖顶角采用通用加工常用的118度设计，兼顾切削锋利度与刃口强度，针对普通钢材加工时，刃口不需要额外做钝化处理就能获得稳定的切削状态，横刃部分经过修磨预留，能在钻孔初始阶段快速定心，减少入钻时的滑移偏移，保证孔位的位置精度。螺旋槽的刃带部分采用窄边设计，既能在钻削过程中起到导向作用，保证孔的直线度，又能减少刃带与孔壁的摩擦面积，降低钻削时的切削热，延长刀具的连续工作时长。从安装边界来看，直柄部分的直径公差严格控制在h6精度区间，能适配市面上绝大多数标准三爪钻夹头、弹簧夹头的装夹尺寸，不需要对夹头进行额外修配，装夹时只要保证直柄部分的夹持深度达到柄长的三分之二以上，就能传递足够的切削扭矩，避免大进给钻削时出现钻头打滑、转不动的情况。

　　在实际生产场景中，这类钻头常用来完成零件的螺纹底孔加工、销钉孔加工、穿线孔加工等工序，加工普通Q235钢材时，配合合适的切削液，线速度可以控制在20-30m/min区间，进给量根据孔径大小调整在0.1-0.3mm/r范围内，就能获得稳定的加工效率与孔壁质量。建模过程中需要重点关注螺旋槽的扫掠路径与截面轮廓的匹配，螺旋升角的取值直接影响排屑效果与刃口强度，升角过大虽然排屑更顺畅，但刃口刚性会下降，钻削硬材料时容易崩刃；升角过小则排屑阻力大，容易出现堵屑问题。钻尖部分的后角设计也需要匹配加工材料特性，加工软材料时后角可以适当取大，减少后刀面与工件的摩擦；加工硬材料时后角适当减小，提升刃口的抗冲击能力。另外，

　　钻头的芯厚从钻尖向柄部方向逐渐递增，这个锥度设计能有效提升钻头整体的刚性，避免长径比偏大的钻头在钻削时出现弯曲变形，保证深孔加工时的直线度。日常使用中，这类钻头可以通过反复刃磨钻尖来重复使用，只要主切削刃的对称度、钻尖高度差控制在合理范围内，就能保持稳定的钻孔精度，不会出现孔径扩大、孔壁粗糙的问题。
