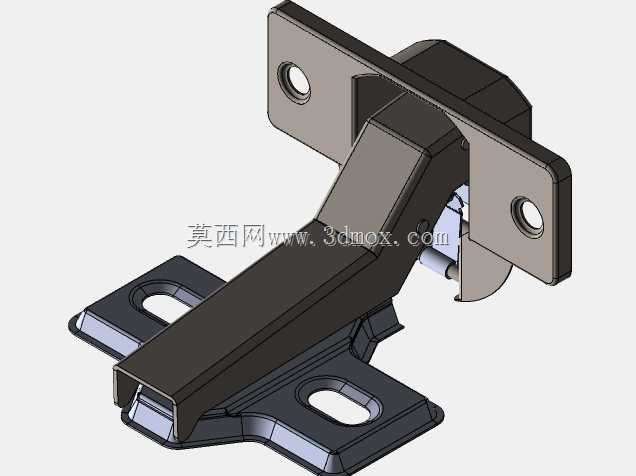

橱柜门用半重叠式阻尼铰链结构设计

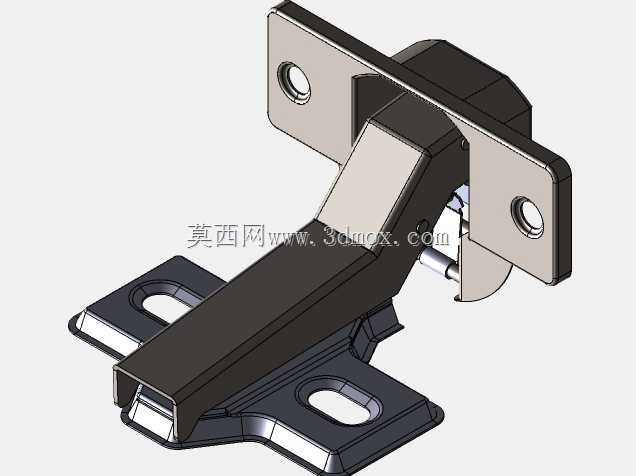

　　做家具结构设计快十年，经手的橱柜、衣柜门铰选型没有上百也有几十套，半重叠铰链是小户型厨房柜体排布里用得最频繁的连接件类型，尤其适合柜体侧板厚度16-18mm、相邻柜门共用一块侧板的排布场景，能在保证柜门开合顺畅的前提下，把相邻柜门的间隙控制在2mm以内，不会出现柜门打架、开合剐蹭的问题。

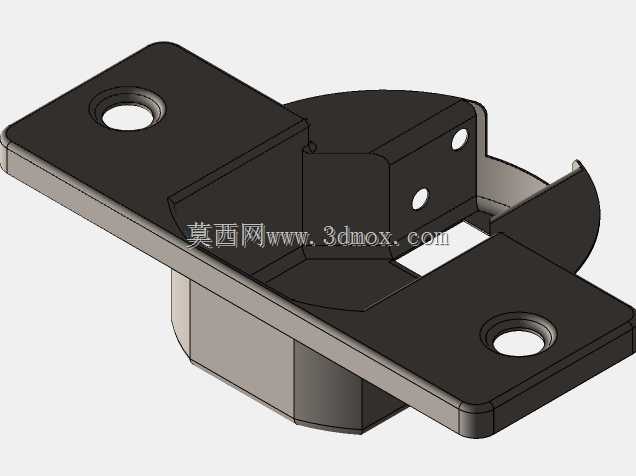

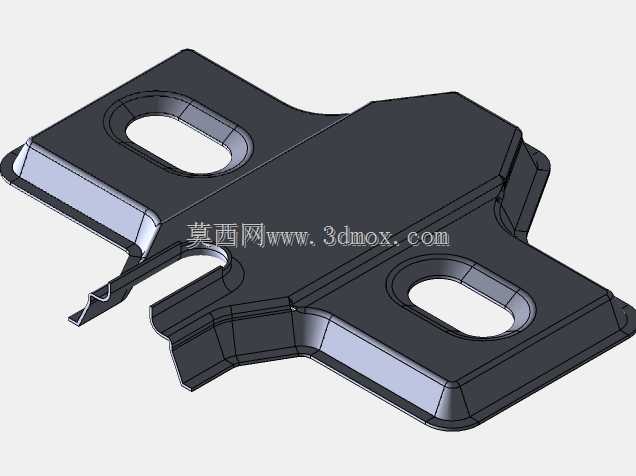

　　从实际安装边界来看，这款半重叠铰链的底座采用长圆孔调节设计，两个安装孔的中心距适配常规35mm杯孔的门铰安装规范，底座固定在柜体侧板上时，长圆孔预留了前后±3mm的调节余量，安装工人现场打螺丝的时候不用苛求孔位绝对精准，后期柜门出现上下错位、前后缝隙不均的时候，不用拆底座就能直接微调，比早期固定孔位的老款铰链省了至少三分之一的现场调试时间。铰杯部分适配门板上直径35mm、深度12mm的标准开孔，铰杯上的两个自攻螺丝孔位做了下沉处理，螺丝拧入后不会突出铰杯表面，避免门板合上的时候螺丝顶到柜体侧板造成磨损。

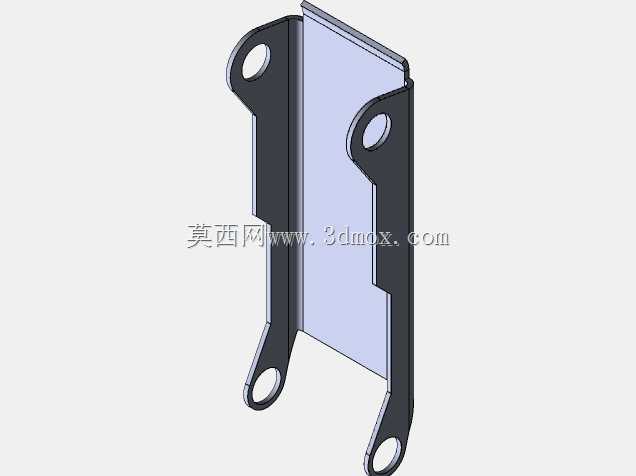

　　功能设计上，这款铰链的四连杆结构做了受力优化，开合过程中柜门的运动轨迹经过反复校核，当柜门开启角度到95度左右时会自然限位，不会因为开门力度过大撞到旁边的墙体或者相邻柜门，日常拿取橱柜里的锅具、食材时，这个开启角度完全能满足操作空间需求，不会挡手。很多人容易忽略铰链的受力分布，这款半重叠铰链的连接臂做了加厚处理，材料用的是冷轧钢冲压成型，表面做了哑光黑喷塑处理，厨房常年处于油烟、高湿度的环境，这种表面处理的耐盐雾性能能达到48小时以上，不会用个两三年就出现生锈、镀层脱落的问题。

　　实际应用场景里，半重叠铰链和全盖、内嵌铰链的选型逻辑完全不同，全盖铰链适用于柜门完全盖住柜体侧板的场景，内嵌铰链适用于柜门嵌在柜体框架内部的场景，而半重叠铰链专门针对一块侧板左右各装一扇柜门的情况，每扇门只盖住侧板一半的厚度，这种排布方式能在有限的厨房宽度里多做一组柜体，对于刚需户型的厨房空间利用来说，是性价比极高的五金选型方案。很多新手设计师做柜体排布的时候经常搞错铰链类型，导致现场安装的时候柜门盖不住侧板，或者两扇门中间缝隙过大漏灰，本质上是没搞清楚不同铰链的覆盖距离参数，这款半重叠铰链的单边覆盖距离是8mm左右，刚好适配16mm厚度的侧板，两扇门装完之后中间的缝隙能控制在均匀的2mm，既不会漏光漏灰，也不会因为热胀冷缩出现开门剐蹭。

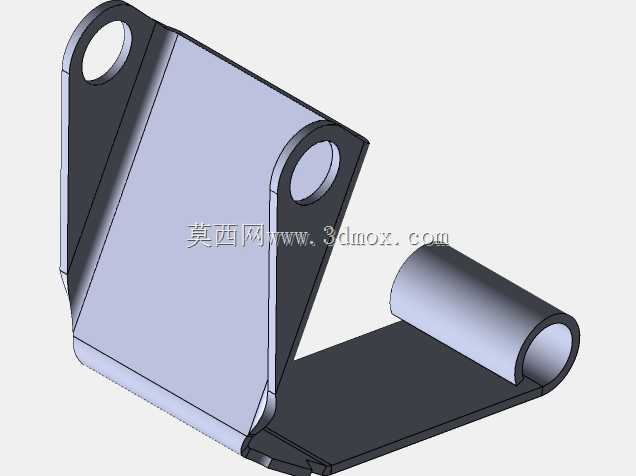

　　从建模逻辑上来说，做这类五金件的三维模型，最核心的是要还原真实的运动配合间隙，四连杆的各个转轴位置不能有过定义，装配体里要保留实际生产中的公差间隙，不能把所有零件都做成零间隙配合，不然导出工程图或者做运动仿真的时候会出现报错。很多新手建模的时候容易把底座的安装孔位做死，忽略现场调节的余量，导致模型导入柜体装配的时候，没法模拟实际安装的调节过程，给后续的拆单生产造成误导。这款铰链的所有折弯圆角都按照实际冲压工艺做了R0.8的处理，没有出现直角折弯的工艺错误，连接臂和底座的卡扣结构也还原了真实的快装设计，安装的时候把铰臂对准底座按下去就能卡紧，后期要拆柜门的时候只要扳动卡扣就能把门板拆下来，不用拧掉底座上的所有螺丝，日常清洁橱柜边角的时候会方便很多。

　　从受力角度来说，这款铰链单个的承重能达到8kg左右，常规的实木颗粒板橱柜门高度在700mm以内、宽度在450mm以内的话，一扇门装两个铰链完全能满足长期使用的强度需求，不会出现门板下坠、开合异响的问题。如果是高度超过1m的长门，建议一扇门装三个铰链，中间的铰链分担一部分门板的重量，能大幅延长铰链的使用寿命。很多用户反映家里的橱柜用个三五年就出现门关不严、自动弹开的问题，除了弹簧弹力衰减之外，很大一部分原因是安装的时候铰链数量不够，门板长期受力不均导致下坠，蹭到柜体底板或者侧板。

　　做这类五金模型的时候，还要注意还原零件的实际壁厚，铰链的连接臂壁厚是1.2mm，底座的壁厚是1.5mm，铰杯的壁厚是1.0mm，这些参数都是和实际量产的零件一致的，不能为了建模方便随便改壁厚，不然做有限元受力分析的时候得出的结果会和实际情况偏差很大，给选型造成误导。表面的喷塑层厚度在模型里不用单独体现，只要在工程图的技术要求里标注清楚就行，三维模型重点要把装配关系、运动轨迹、安装孔位这些和实际生产安装相关的要素做准确，毕竟这类五金模型的核心用途是给家具设计师做柜体装配的时候做干涉检查、孔位定位用的，不是做外观渲染用的，结构准确性永远是第一位的。
