家具橱柜用全覆盖式阻尼铰链结构

　　这款全覆盖铰链是定制家具、橱柜柜门连接系统里的核心功能件，日常主要用于各类板式家具、整体橱柜、嵌入式柜体的柜门与侧板连接场景，能实现柜门闭合时完全覆盖柜体侧板的安装效果，适配16-22mm厚度的常规板式柜体板材，在民用家具、商用展柜、办公储物柜体的装配场景中都有广泛应用。从功能实现逻辑来看，这款铰链采用四连杆铰接结构，开合过程中能实现柜门的预设位移轨迹，避免柜门开合时与柜体侧板、相邻柜门发生干涉，开合角度可覆盖0-110度的常规使用区间，满足日常取放物品的操作需求，闭合末端自带阻尼缓冲结构，能让柜门在接近闭合位置时自动减速缓慢吸合，消除柜门闭合时的碰撞噪音，同时减少长期碰撞带来的板材连接松动问题。从设计思路层面拆解，

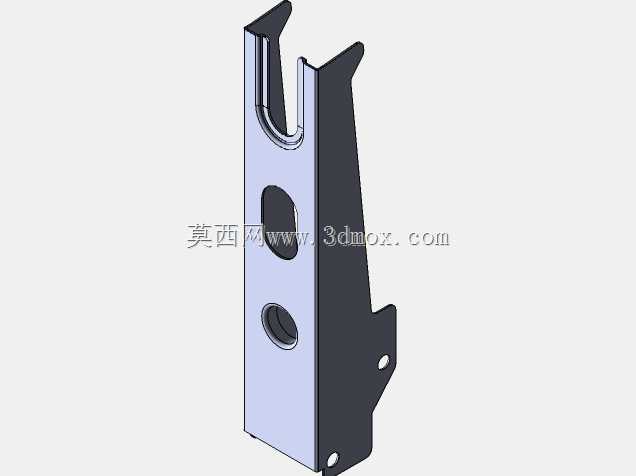

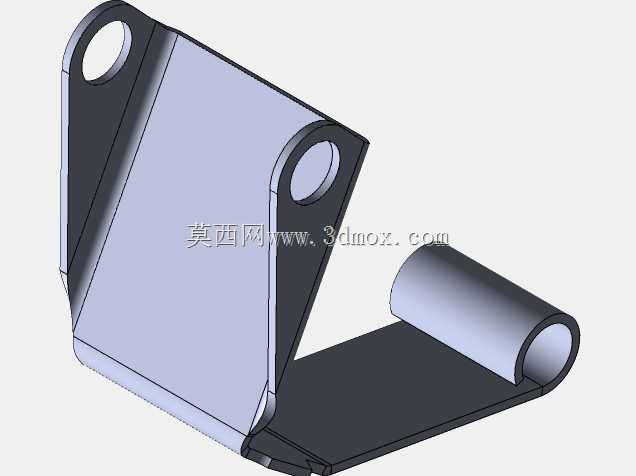

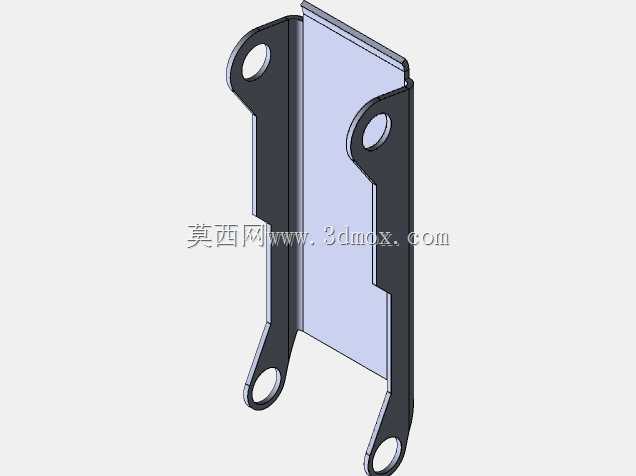

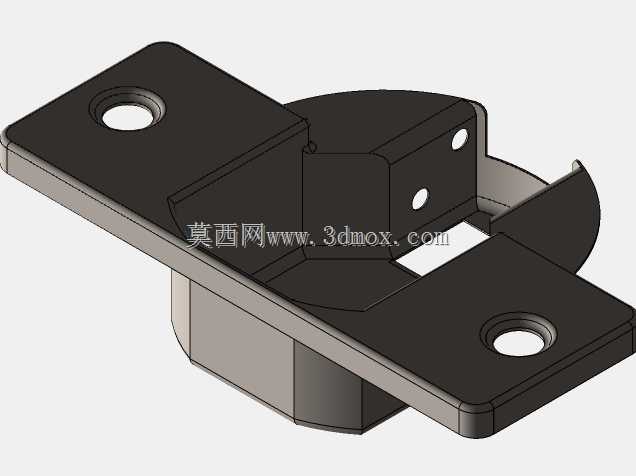

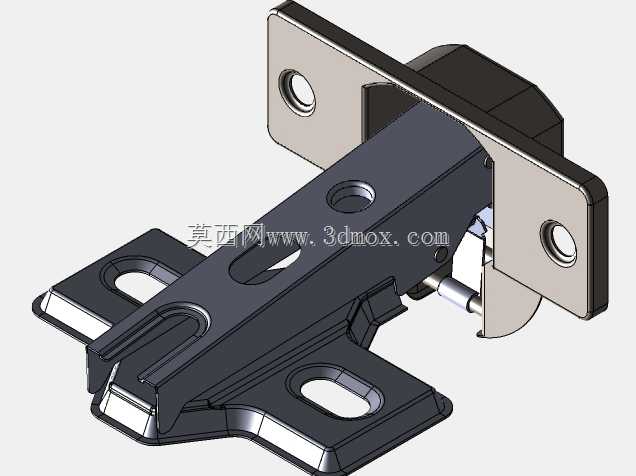

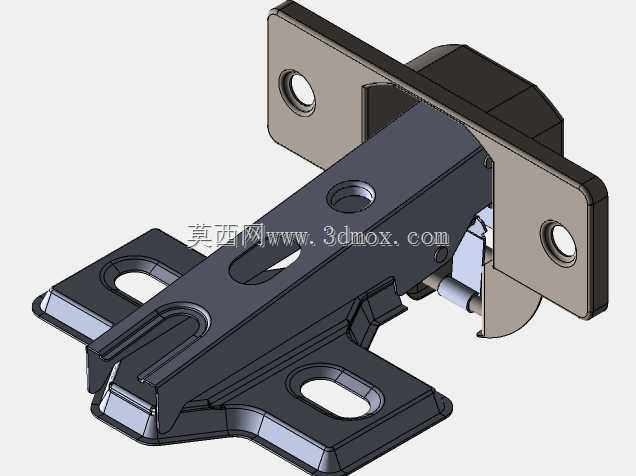

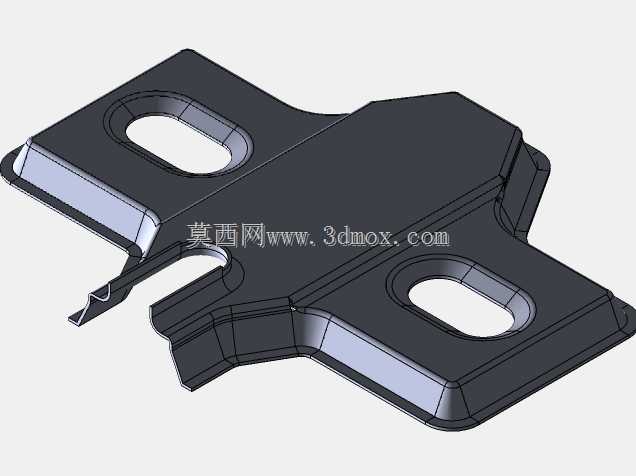

　　这款铰链的结构分为固定底座、铰接臂、杯座三个核心部分，固定底座采用带腰型安装孔的折弯钣金结构，腰型孔预留了前后±3mm的调节余量，安装时可以根据实际装配误差调整柜门的前后位置，抵消板材裁切、打孔带来的尺寸偏差；铰接臂部分采用冲压成型的高强度钣金结构，内部集成铰接转轴与阻尼组件，转轴配合处做了减摩处理，长期反复开合不会出现卡滞问题；杯座部分为嵌入式安装结构，需要在柜门内侧预先冲压或钻取直径35mm的标准杯孔，杯座深度为11.5mm，嵌入柜门后不会外露影响外观，杯座上同样预留了上下、左右的调节余量，配合底座的调节量，可实现柜门三维方向的位置微调，降低现场装配的难度。在安装边界方面，这款铰链要求柜体侧板与柜门的侧边间隙最小可做到0.

　　5mm，全覆盖安装状态下，柜门侧边超出柜体侧板的覆盖量为16-19mm，适配不同厚度的封边条尺寸；固定底座的两个安装孔中心距为32mm，符合家具五金的通用安装孔距标准，可直接适配市面上多数预制安装孔位的板式家具，不需要额外重新打孔；单只铰链的额定承重为3.5kg，常规高度600mm以内的柜门配置2只铰链即可满足承重需求，高度超过800mm的柜门需要增加1只铰链来分散承重，避免长期使用后柜门出现下垂变形。从结构细节来看，铰链的所有外露钣金件都做了镀锌防锈处理，表面平整无毛刺，铰接位置的配合间隙控制在0.1mm以内，开合过程没有明显的松旷量，阻尼组件的阻尼力经过匹配调校，闭合过程的阻力均匀，不会出现前段松垮、后段卡顿的问题；

　　底座与铰接臂的连接采用快拆结构，安装时可以先将底座固定在柜体上，再将铰接臂卡入底座即可完成装配，后期维护拆卸柜门时不需要拧下全部螺丝，只需要按下快拆卡扣就能分离柜门与柜体，大幅提升装配和后期维护的效率。在实际选型应用中，这款铰链适配的柜门材质包含颗粒板、密度板、多层实木板等常规家具板材，不建议用于超过25mm厚度的重型实木柜门，这类重型柜门需要选配承重等级更高的专用铰链；安装时需要注意杯孔距离柜门侧边的距离为4-5mm，这个尺寸偏差过大会导致柜门开合干涉或者覆盖量不符合要求，钻孔时需要控制深度，避免钻穿柜门外侧影响外观。
