半结构塑料搭扣锁紧连接件结构设计

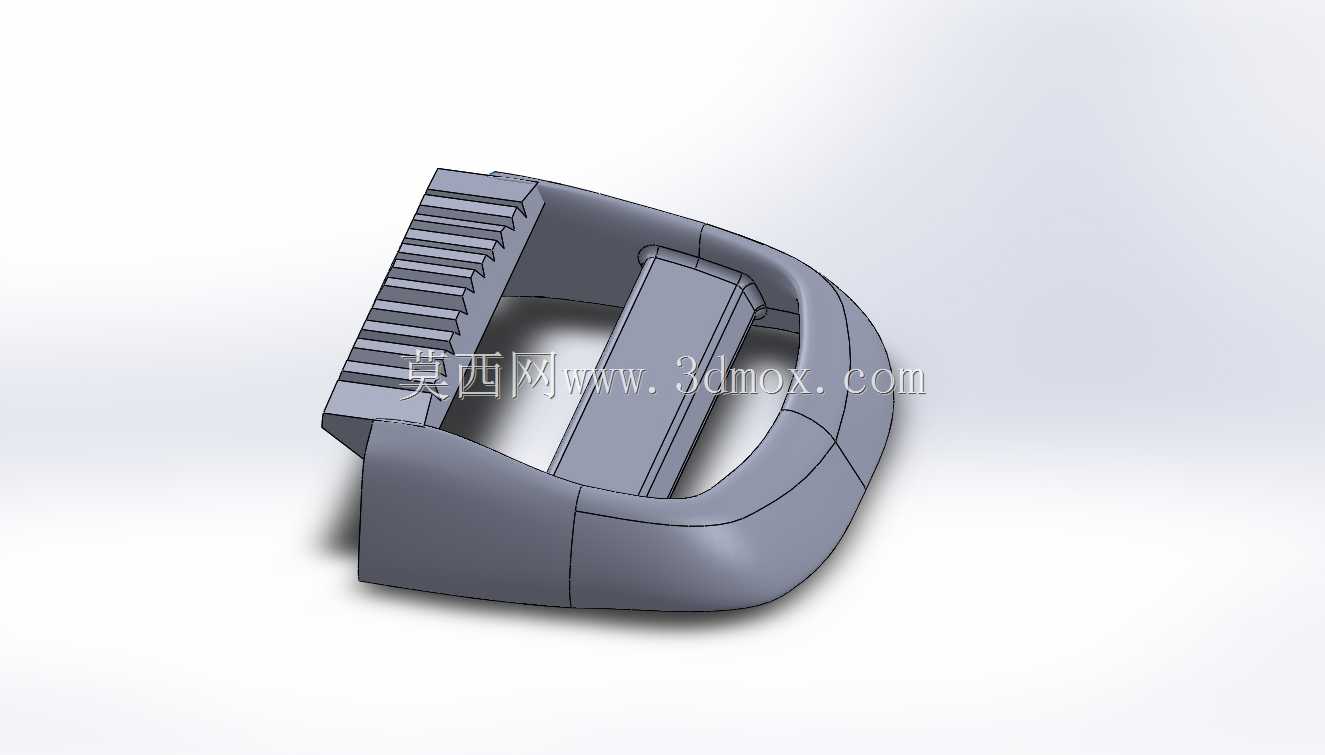

　　日常做穿戴类、箱包类、绑带类产品的结构设计时，搭扣是绕不开的基础连接件，这次呈现的是搭扣单侧半体的结构设计方案，区别于常规对称式搭扣的整体建模思路，先拆分单侧结构做受力与装配验证，能大幅降低后续开模试错的成本。这类搭扣最常见的应用场景集中在户外绑带、箱包束紧、工装快拆固定、穿戴设备绑带锁紧几个领域，核心作用是实现带状构件的快速锁紧与释放，不需要额外工具就能完成操作，同时在受拉力工况下保持足够的锁紧力，避免意外松脱。从结构设计逻辑来看，这个半体搭扣首先做了握持区的弧面过渡处理，外轮廓没有尖锐棱角，一方面是避免使用过程中剐蹭织物或者划伤使用者皮肤，另一方面弧面的加厚筋位能提升整体结构的抗形变能力，当搭扣受到横向拉扯力时，

　　应力会沿着弧面轮廓分散到整个框架结构上，不会在直角连接处出现应力集中导致断裂。内侧的横齿结构是整个搭扣的核心锁紧部位，齿形做了15度的倾斜角设计，齿尖朝向绑带穿入的反方向，当绑带穿入后反向拉扯时，齿尖会嵌入绑带的织物纹理或者塑料带表面，形成反向锁止力，齿距控制在2mm左右，既保证足够的咬合接触面积，又不会因为齿距过密导致穿带时阻力过大，影响装配效率。中间的横向穿带轴做了圆角过渡处理，轴体直径根据适配的绑带厚度做了匹配设计，常规适配2-3mm厚度的织带或者塑料绑带，穿带间隙预留了0.5mm的装配余量，避免绑带穿入后出现卡滞，同时轴体和外框架的连接处做了加厚的三角加强筋，能承受至少500N的垂直拉力不会出现断裂。外框架的D型轮廓设计，

　　一方面是适配手指按压解锁的操作空间，使用者在解锁时只需要按压搭扣前端的翘起部位，就能让横齿结构脱离绑带表面，快速调整绑带长度或者完成拆卸，另一方面D型结构的外侧弧面能和绑定的物体表面更好贴合，减少凸起带来的磕碰风险。从安装边界来看，这个半体搭扣不需要额外的螺丝或者铆钉固定，完全依靠自身的穿带结构和绑带形成自锁，安装时只需要将绑带从穿带轴下方穿过，绕过轴体后压入横齿锁紧区即可，整个安装过程不需要额外辅助工具，单人10秒内就能完成装配。在材料选型层面，这类搭扣一般选用POM或者增韧PA66材质，POM的自润滑性好，穿带时阻力小，同时耐磨性能优异，反复开合锁紧上千次也不会出现齿形磨损导致锁止力下降的问题，

　　增韧PA66则更适合低温工况下的使用场景，在零下20度的环境中依然能保持足够的韧性，不会因为低温变脆出现断裂。设计过程中特意没有做对称的另一半结构，是因为单侧结构的受力验证是搭扣设计的核心环节，先把单侧的锁止逻辑、形变余量、齿形角度验证到位，再匹配另一侧的挂钩或者对接结构，能避免整体建模后出现单侧受力不足需要反复修改的问题，很多新手做搭扣设计时喜欢直接画整体结构，最后做受力仿真时才发现锁止齿的角度不对，或者框架强度不够，要整体返工，拆分单侧做设计验证的思路，能把复杂的整体结构拆解成单个功能模块逐一验证，大幅提升设计效率。另外在细节处理上，搭扣的所有分型面都做了0.2mm的圆角过渡，避免注塑成型时出现飞边，同时所有的壁厚都控制在2.5mm左右，壁厚均匀不会出现注塑时的缩痕或者气泡，横齿部位的壁厚和主体框架保持一致，避免注塑时出现冷却不均导致的齿形变形，影响锁止效果。实际工况下，这类搭扣除了承受纵向的拉力，还会受到一定的侧向扭力，所以外框架的侧边做了1.5mm的加厚处理，当受到侧向扭力时，框架不会出现侧向形变导致横齿脱离绑带，保证锁紧的可靠性。穿带轴的表面做了细微的磨砂纹理处理，增加和绑带之间的摩擦力，即使绑带受到瞬间的冲击力，也不会出现轴体和绑带之间打滑的问题。
