交错编织式十字互锁网格结构件

　　这类十字交叉互锁的网格结构，在工业防护、设备围挡、物料筛分、装饰格栅场景中都有广泛应用，区别于传统焊接网、一体注塑网，这种单元互锁的结构不需要额外的焊接、粘接工序，单个构件损坏后可单独替换，后期维护成本更低。从结构设计逻辑来看，每个单元件采用对称的十字凸起与凹槽配合，相邻单元在横向、纵向两个维度形成卡扣限位，装配完成后整体网面可承受垂直于网面的均布载荷，同时在平行于网面的方向具备一定的挠性，可适配小曲率的弧形安装面，不会像刚性焊接网那样弯折后出现焊点断裂的问题。设计时首先要确定单个单元的外形尺寸，常规适配工业防护场景的单元边长控制在40-60mm区间，互锁卡扣的配合间隙预留0.1-0.2mm，既保证装配时的顺畅度，

　　又避免装配后出现过大的旷量，卡扣的咬合深度不小于单元壁厚的1.2倍，保证受冲击时卡扣不会脱开。安装边界方面，整网的边缘单元需要设计平直的封边结构，封边条上预留标准的安装孔位，孔距按照通用五金配件的安装规范设置为100mm或150mm的标准模数，可直接适配现有工业铝型材框架、钢结构围挡的安装孔位，不需要额外打孔改制。从功能特性上看，这种互锁结构的网面通风率可根据单元的肋宽调整，肋宽5mm时通风率可达75%以上，完全满足设备散热通风、防护隔离的需求，同时网面的镂空图案规整，用作设备外罩装饰面时也能兼顾美观性。设计过程中需要重点关注卡扣的受力变形量，采用工程塑料加工时，卡扣的根部要做R0.5的圆角过渡，避免反复拆装时出现应力断裂，

　　若采用金属板材冲压制作，卡扣的折弯处要预留回弹余量，保证装配后相邻单元的表面齐平度误差不超过0.3mm。实际应用中，这类结构还可根据使用场景调整单元壁厚，用作物料筛分时，壁厚可加厚至3-4mm，提升耐磨性能，用作轻质装饰格栅时，壁厚可减薄至1.5mm，降低整体重量。不同于一体成型的网板，这种拼接式结构的运输成本更低，可将单元件散装运输到现场后再进行装配，不受运输尺寸的限制，大尺寸的围挡、防护网也不需要拆分多段制作，现场装配后整体一致性更好。结构的受力传递路径也经过优化，垂直网面的载荷会通过十字肋条分散到四个相邻的单元上，不会出现局部应力集中的问题，在承受同等载荷的情况下，比同规格的焊接网重量轻15%左右，材料利用率更高。

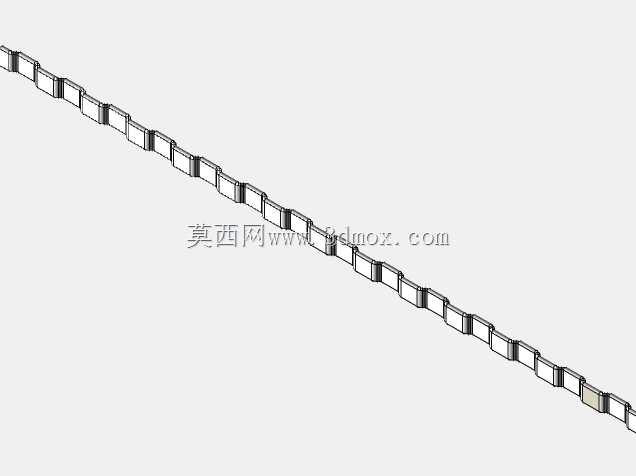

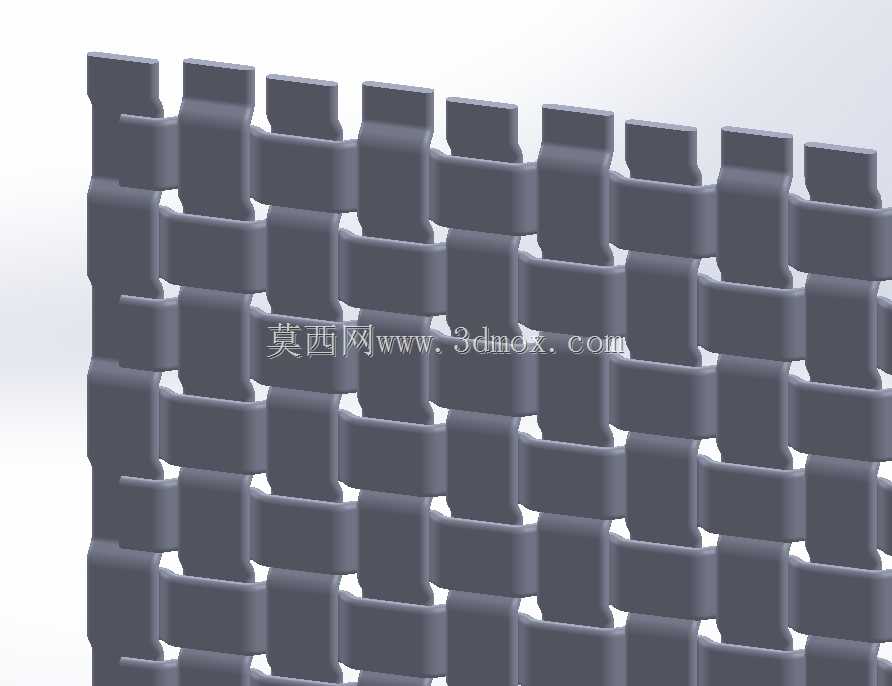

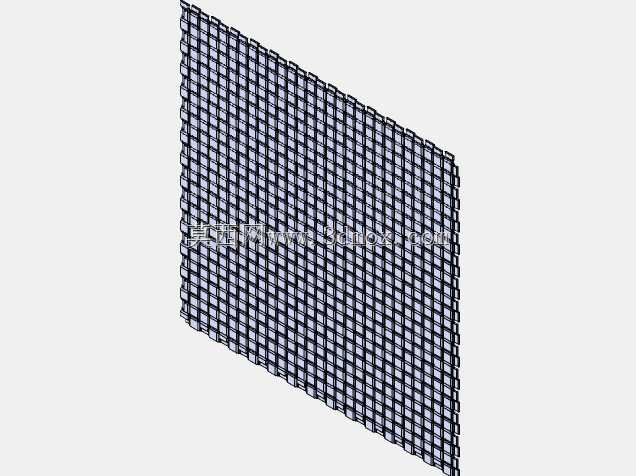

　　在三维建模过程中，需要先完成单个单元的参数化建模，将单元边长、肋宽、卡扣尺寸、配合间隙都设置为可调整的参数，后续可根据不同的使用场景快速调整参数生成对应规格的单元，再通过阵列、配合约束完成整网的装配，建模时要重点检查相邻单元的干涉情况，尤其是卡扣装配到位后，配合面的贴合度要符合公差要求，避免出现装配后单元翘起、表面不平的问题。对于有弧形安装需求的场景，建模时可根据安装面的曲率调整单元的卡扣角度，让装配后的整网曲率与安装面完全贴合，不需要额外的弯形工序。这类结构的连接可靠性经过实际验证，在常规的工业防护场景中，可承受1000N的集中冲击载荷不出现脱扣、断裂，完全满足机械设备安全防护的标准要求，同时镂空的结构不会遮挡设备运行状态的观察视线，操作人员可直接透过网面查看内部设备的运行情况，不需要额外开设观察窗。
