带齿轮传动关节的全向移动轮组结构

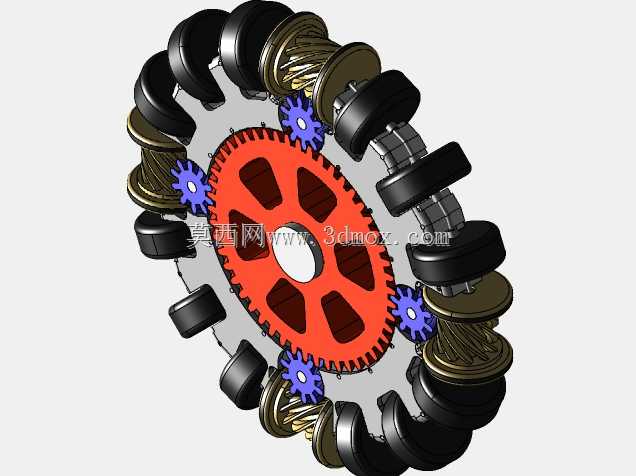

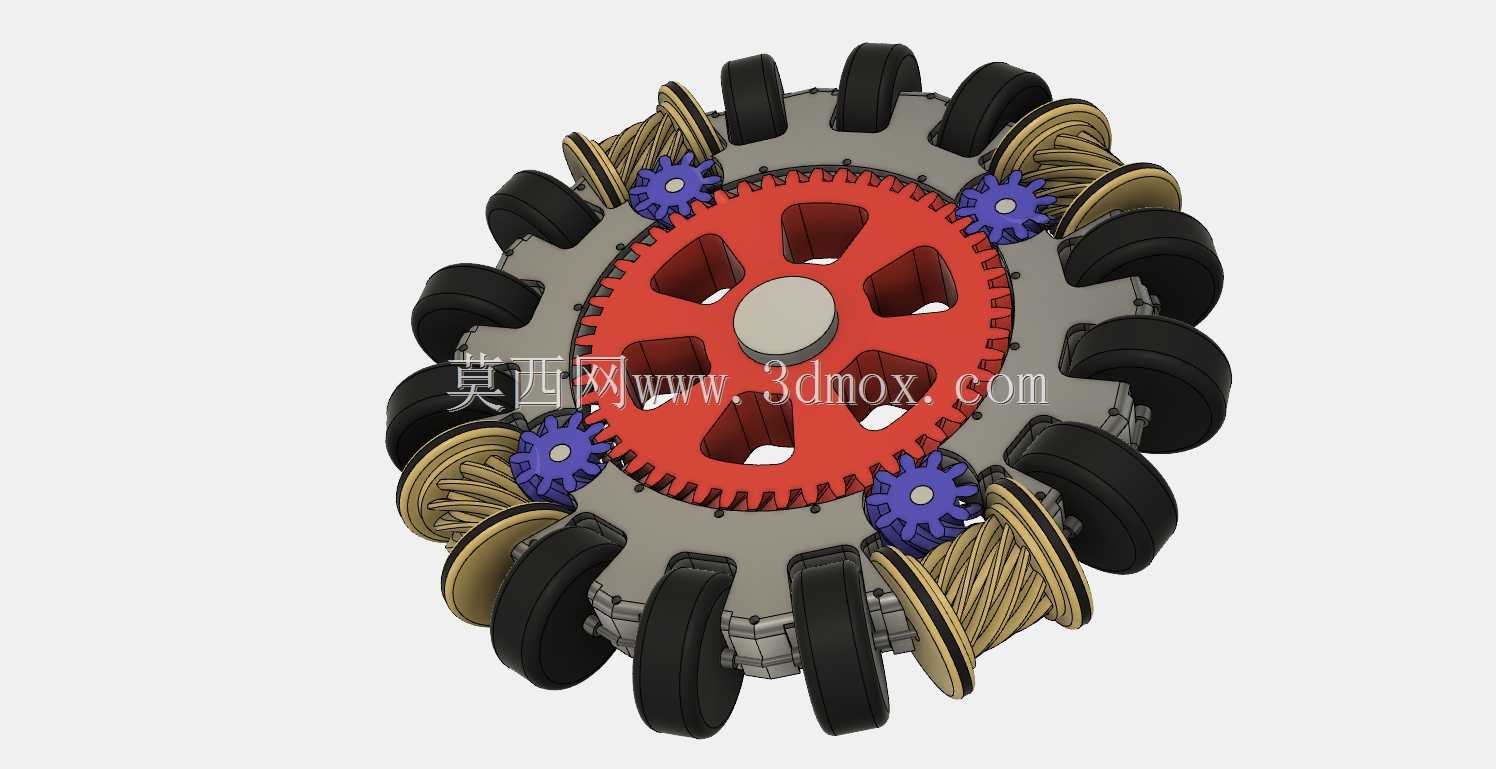

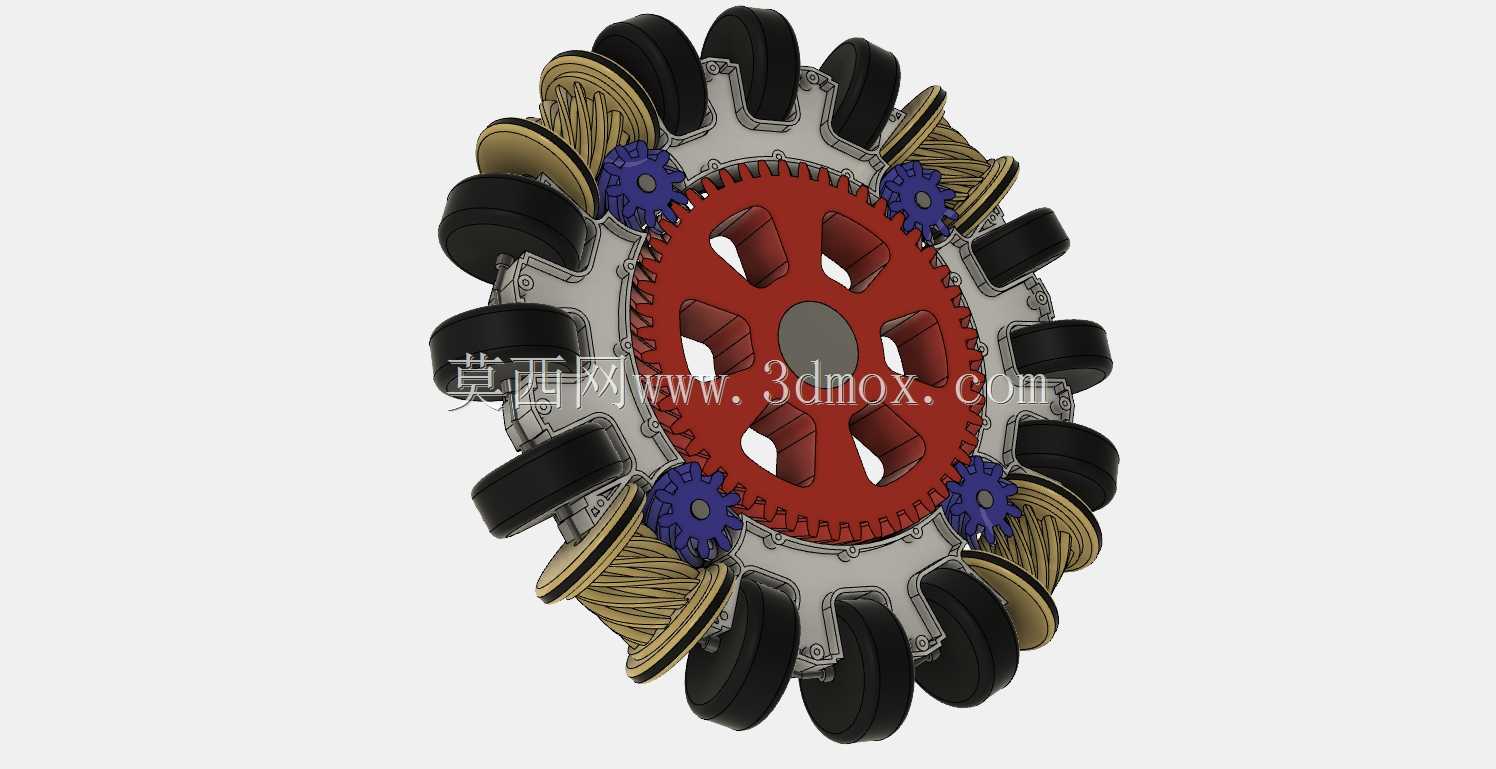

　　这套全向移动轮组的结构设计，核心是解决窄空间内载具的多向移动需求，区别于传统差速轮只能前后转向的移动逻辑，这类轮组在AGV转运、仓储分拣小车、窄通道巡检设备、车间轻型转运台车上的适配性极强，不需要预留大半径转向空间，就能完成横向平移、原地自旋、斜向行进等复杂移动动作，对于空间利用率要求高的自动化产线、密集仓储场景来说，能大幅压缩通道预留宽度，提升单位面积的场地使用效率。从结构细节来看，轮组采用中心大齿圈作为核心传动载体，周向均匀分布的小行星齿轮分别对应每一组独立的辊子安装座，每个安装座上都搭载了可自由转动的鼓形辊子，辊子的轴线与轮组主回转轴线呈固定夹角，当轮组整体绕主轴转动时，接触地面的辊子会根据受力状态被动自转，

　　将轮组的主驱动力分解到不同方向，配合多轮组的差速控制，就能实现任意方向的移动矢量输出。设计过程中首先要考虑的是安装边界的匹配，轮组的中心轮毂预留了标准的传动轴安装孔，孔位带键槽结构，能直接适配常规的驱动电机输出轴，不需要额外设计转接法兰，轮组的整体外径、轴向宽度都做了通用化适配，能直接替换同尺寸的常规驱动轮，不需要对原有载具的轮组安装架做大规模改动，降低了存量设备的改造成本。传动结构的布局上，周向的小齿轮同时承担传动与定位的作用，每个小齿轮都通过销轴固定在轮架上，既和中心大齿圈啮合传递动力，又能对每个辊子安装座的回转间隙做约束，避免辊子在受冲击载荷时出现窜动，提升轮组在重载工况下的运行稳定性。辊子的外形采用鼓形修型，

　　接触地面的接触面做了圆弧过渡，不管是在平整的环氧地坪、硬化水泥地面，还是轻微不平整的车间地面，都能保证至少有两个以上的辊子同时接触地面，避免轮组行进过程中出现颠簸、打滑的问题，辊子的安装座内置了小型滑动轴承，转动阻力小，长时间运行也不会出现卡滞。轮架的结构采用分体式设计，主支撑盘和侧边的定位压盖通过螺栓连接，日常维护时只需要拆开侧边压盖，就能单独更换磨损的辊子或者小齿轮，不需要将整个轮组从设备上拆解下来，大幅降低了后期运维的工作量。设计时还考虑了传动间隙的补偿，中心大齿圈和周向小齿轮的啮合侧隙控制在合理区间，既不会因为间隙过大导致传动回程差过大，影响移动控制精度，也不会因为间隙过小导致齿轮运转卡滞、磨损加快。在载荷适配方面，

　　轮组的每个辊子安装座都做了加强筋结构，能均匀分摊承载的重量，单轮组的额定承载能力可以覆盖轻型到中型的移动载具需求，不需要额外增加支撑结构。从实际应用的角度来说，这类轮组搭配伺服驱动系统时，能实现毫米级的移动定位精度，完全满足自动化产线对接、精密物料转运的需求，相比传统的舵轮转向结构，整体结构更紧凑，传动链路更短，故障点更少，后期维护成本更低。在安装尺寸的匹配上，轮组的安装孔位采用圆周均布的设计，能适配不同安装间距的轮架，不管是单轮独立驱动还是多轮联动驱动的布局，都能灵活适配，辊子的材质可以根据使用场景更换，比如在需要静音的场景可以用聚氨酯包胶辊，在需要耐磨的工业场景可以用硬质尼龙或者金属辊面，不需要改动整体轮组结构就能完成适配。
