台式机机箱内置PC冷却散热风扇结构

　　在台式计算机硬件散热体系中，风冷散热是普及率最高、可靠性表现最稳定的散热方案，而PC冷却风扇作为风冷系统的核心动力部件，其结构设计合理性直接决定机箱内部风道的换热效率，也会影响整机运行的噪音表现与硬件寿命。日常工程选型与结构设计过程中，这类小尺寸轴流风扇的设计往往需要兼顾多维度的约束条件，不能仅追求风量参数而忽略实际安装场景的适配性。从实际应用场景来看，这类PC冷却风扇主要部署在台式机机箱的进风位、排风位，也可直接搭配CPU风冷散热器、显卡散热模组、机箱硬盘仓、电源散热风道使用，部分工业控制计算机、机架式服务器的局部散热节点也会采用同结构的小尺寸轴流风扇作为主动散热动力源，负责将硬件工作产生的热量通过定向气流带出设备腔体，避免芯片、

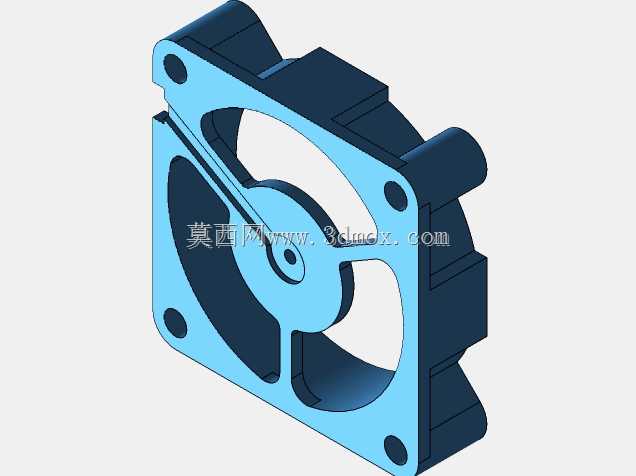

　　电容、存储介质等部件因长期处于高温工况出现性能降频、寿命衰减甚至硬件损坏的问题。从功能特性层面分析，这款PC冷却风扇采用轴流式叶轮设计，气流沿扇叶旋转的轴向进出，相比离心式风扇结构更简单、厚度更薄，适配机箱内部狭窄的安装空间。扇叶的翼型曲面经过弧度优化，在相同转速下能够获得更高的风量输出，同时扇叶边缘做了切角处理，能够切割旋转过程中产生的涡流，降低气流脉动带来的高频噪音，满足日常办公、家用场景下的低噪音使用需求。风扇的外框采用方形一体式结构，四个边角预留标准安装孔位，孔位间距遵循PC机箱散热配件的通用安装规范，无需额外加工转接件即可直接固定在机箱的风扇位上，外框的内侧做了导流弧面过渡，能够减少气流进入扇叶区域时的紊流损失，

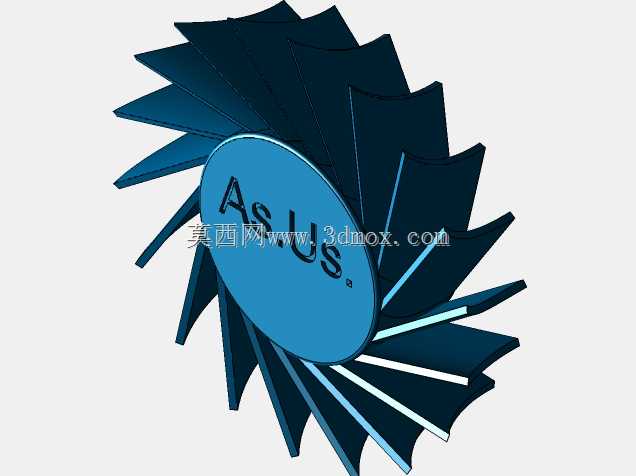

　　提升实际送风效率。在设计思路上，这类风扇的结构建模首先要确定核心的安装边界尺寸，常规机箱用的PC风扇边长多为80mm、92mm、120mm等标准规格，厚度则根据安装空间分为15mm、25mm等不同版本，建模过程中需要优先锁定外框的安装孔中心距、孔位直径、外框整体厚度等关键配合尺寸，避免出现安装干涉问题。叶轮部分的建模需要结合转速参数匹配对应的扇叶安装角，扇叶数量通常为7片或9片，平衡风量与噪音的关系，扇叶与外框内壁之间需要预留均匀的转动间隙，间隙过大会产生气流回流损失，间隙过小则容易在生产装配、长期使用出现形变后产生扇叶擦框的故障。风扇中心的轮毂区域需要预留电机安装位，匹配直流无刷电机的固定尺寸，轮毂表面的造型做流线型过渡，

　　引导气流平滑进入扇叶做功区域，减少中心区域的气流滞止区。从安装边界的细节来看，风扇的供电走线槽通常设置在外框的侧边位置，建模时需要预留走线的避让空间，避免安装时线材被夹在风扇与机箱面板之间，影响装配或者损坏线材。四个安装孔位内嵌金属衬套的设计空间，避免长期使用螺丝紧固后塑料外框出现开裂滑牙的问题，提升结构的耐用性。在实际风道匹配设计中，这类风扇的安装方向直接决定风道走向，建模时会在扇框表面标注清晰的气流方向箭头与旋转方向标识，方便装配过程中快速确认安装方向，避免装反导致风道短路，影响整体散热效果。对于结构设计从业者而言，这类看似简单的散热风扇，实际建模过程中需要兼顾气动性能、结构强度、安装适配性、生产工艺性等多维度要求，比如外框的壁厚设计要均匀，避免注塑生产过程中出现缩痕、变形问题，扇叶的曲面要做拔模斜度处理，适配注塑模具的脱模要求，转动部件的同轴度公差需要严格控制，保证风扇运转时的动平衡表现，减少运转振动与噪音。很多入门建模者容易忽略安装孔位的倒角、扇叶与外框的间隙均匀性这类细节，实际生产装配时就会出现安装困难、运转异响等问题，这也是做消费电子散热配件设计时需要重点关注的工程细节。
