基于DXF参考的简易虹膜开合机构

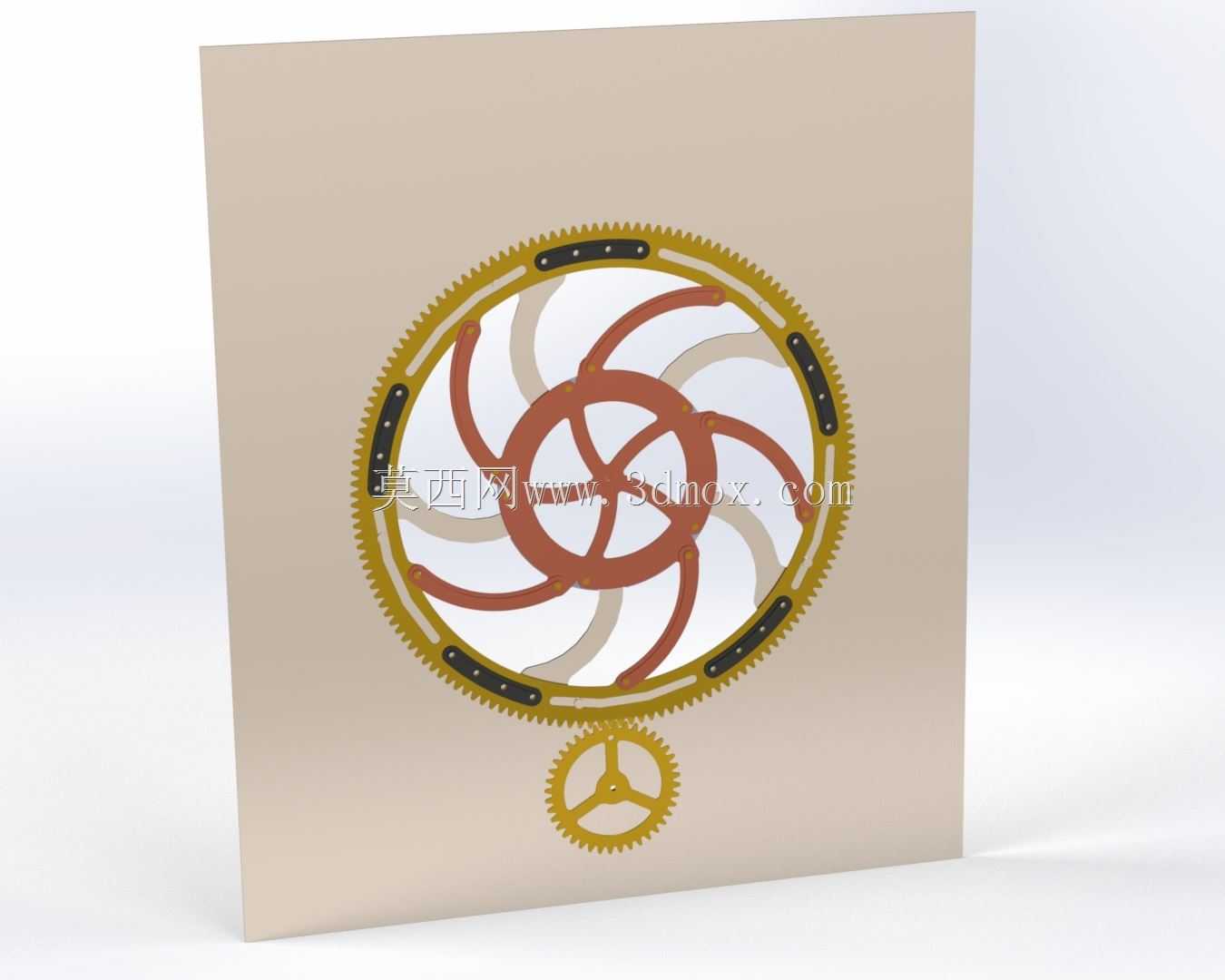

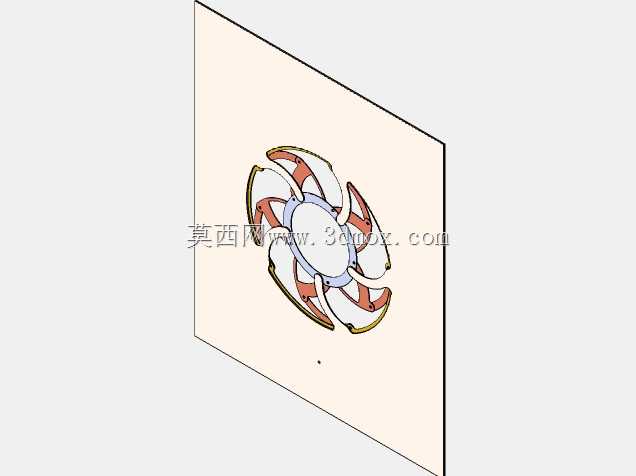

　　这类虹膜开合结构最早脱胎于光学镜头的光圈调节逻辑，现在早已跳出光学设备范畴，在不少民用、工业场景里都能找到适配空间——比如小型通风口的风量调节挡板、摄影道具的可变光阑、木工工作台的定位开孔挡圈、甚至是文创类机械摆件的互动结构，都能用到这套原理的构件。实际落地使用时，这套结构核心是通过外圈的转动，带动内嵌的多片弧形叶片同步做径向收合动作，不需要复杂的电控逻辑，纯机械传动就能实现中心通径的连续无级调节，调节过程中所有叶片的运动轨迹完全同步，不会出现卡滞或者通径偏心的问题，手动拨动外圈的拨柄就能完成全行程调节，不需要额外配套操作工具。从设计逻辑上看，这套结构的核心约束是叶片的型线精度，每片叶片的弧形轮廓和铰接点位置是保证开合顺畅的关键，

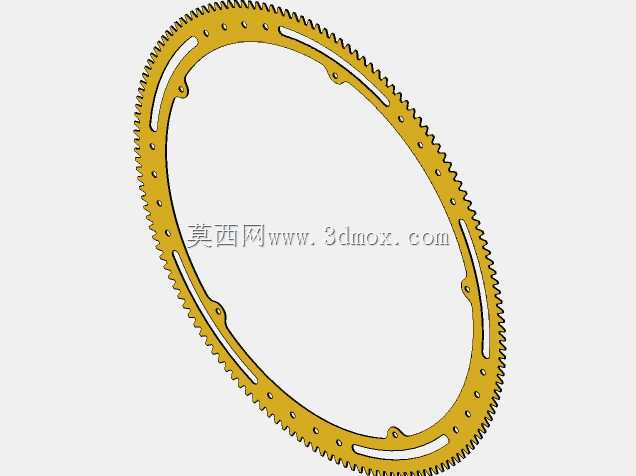

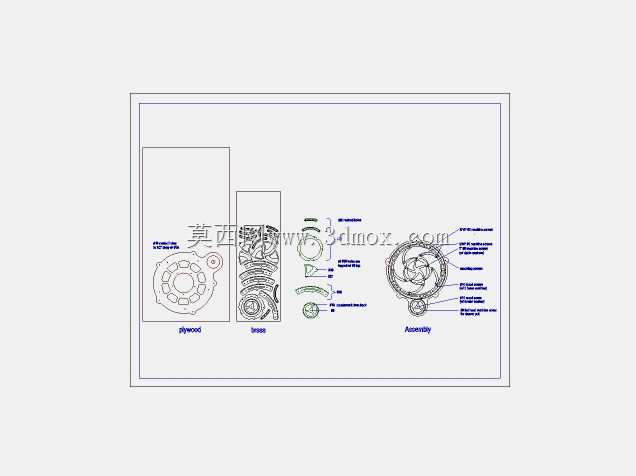

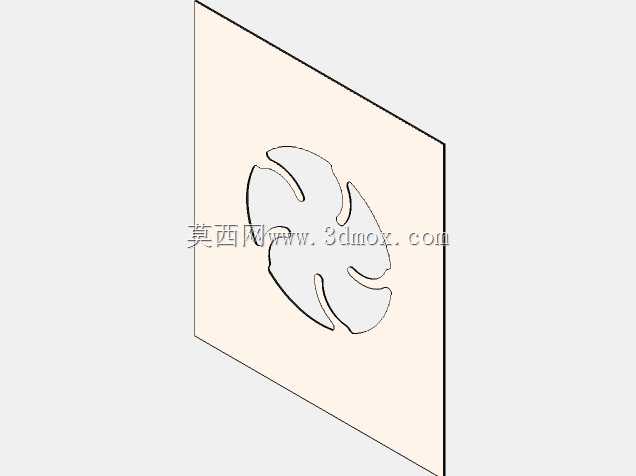

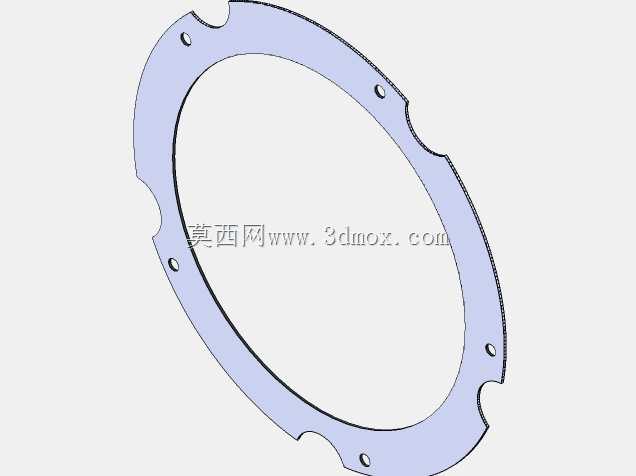

　　参考DXF文件的轮廓线做三维建模时，首先要确定固定外圈的内径尺寸作为安装边界，所有叶片的铰接凸台都要均布在外圈的环形安装面上，相邻铰接点的角度偏差不能超过0.5度，否则叶片运动时会出现干涉。叶片的厚度要根据实际使用场景的受力情况选择，做小型摆件或者轻型挡板时1.5-2mm的板材厚度就足够，要是用在通风管道这类有一定风压的场景，厚度要提升到3mm以上，同时在叶片和铰接轴的配合位置增加耐磨衬套，减少反复转动带来的磨损。安装边界上，这套结构的整体外形是标准圆形，固定外圈需要预留3-4个均布的安装孔位，用来把整个机构固定在对应的安装基座上，外圈侧面伸出的调节拨柄需要预留足够的转动行程空间，拨柄的活动角度范围大概在60度左右，

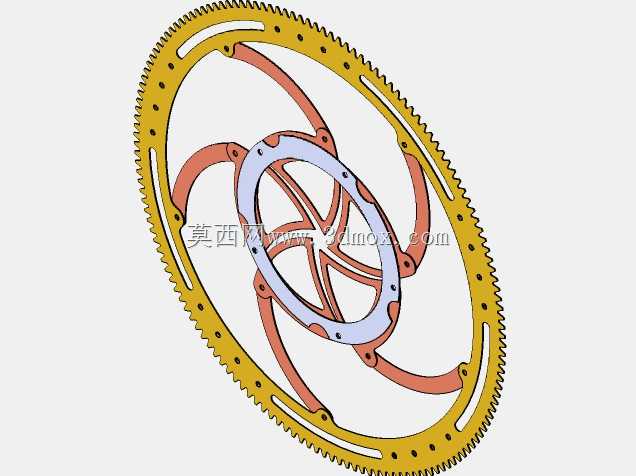

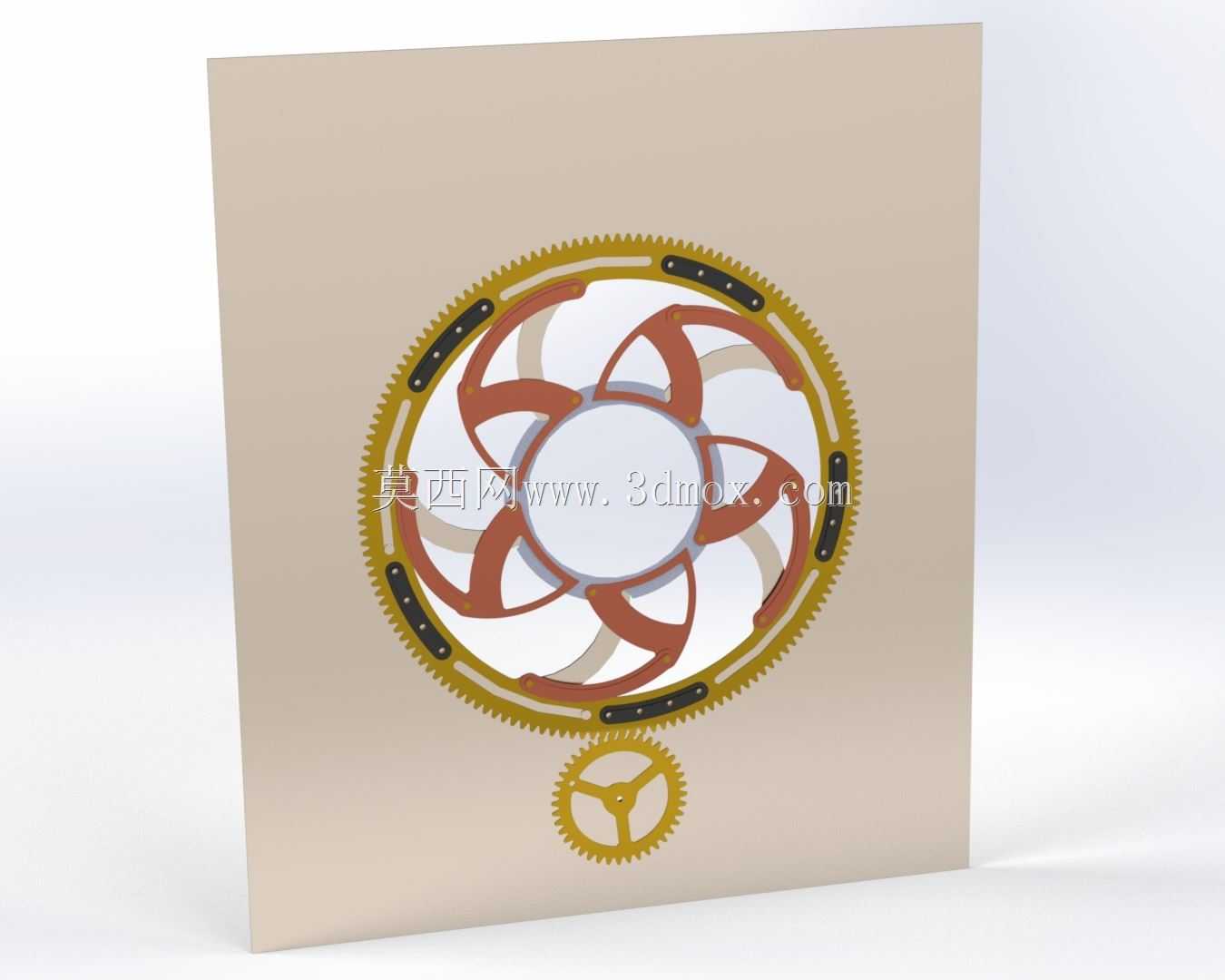

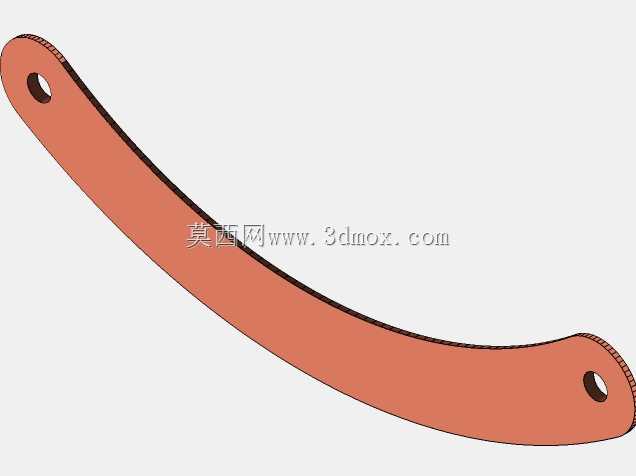

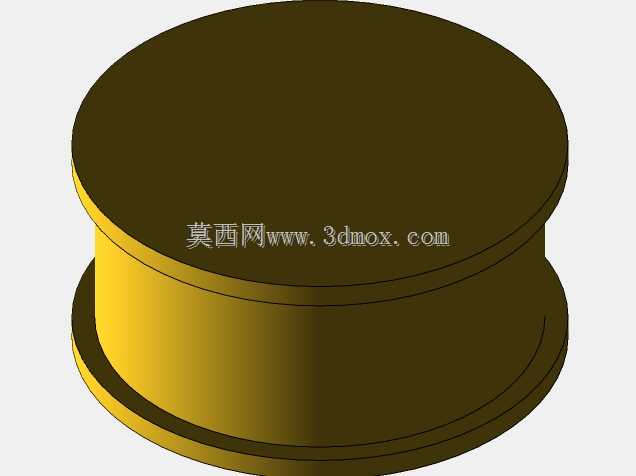

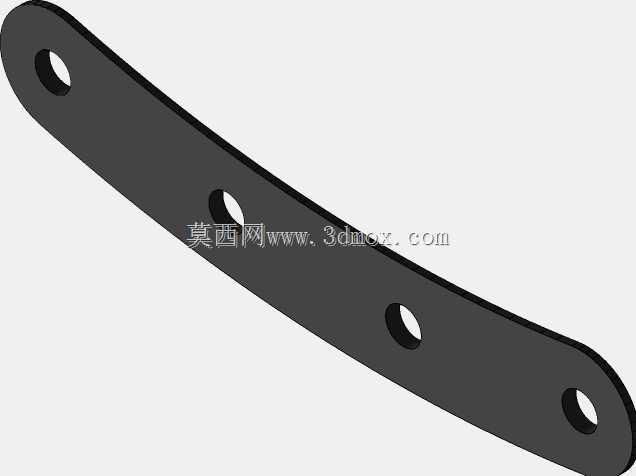

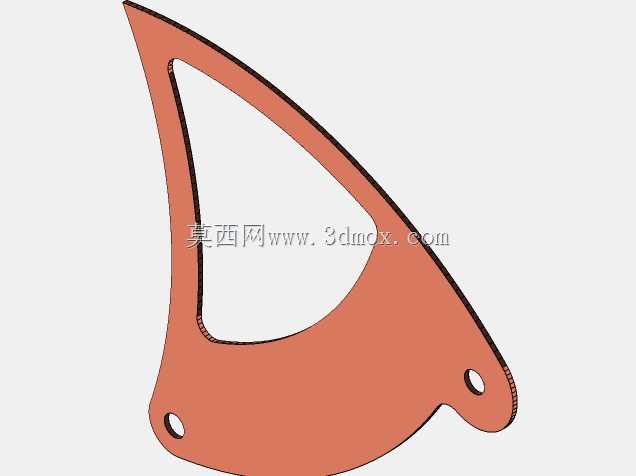

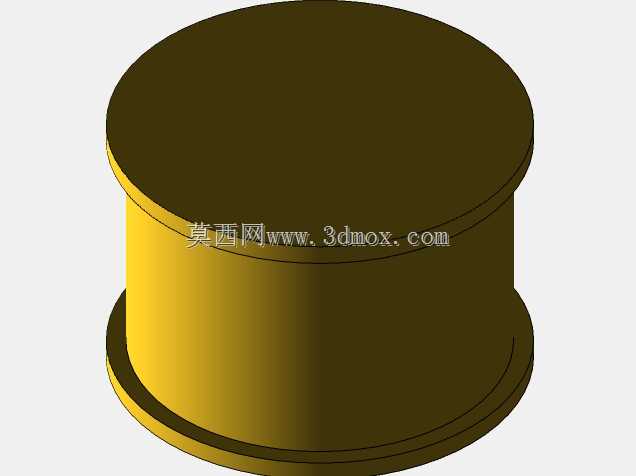

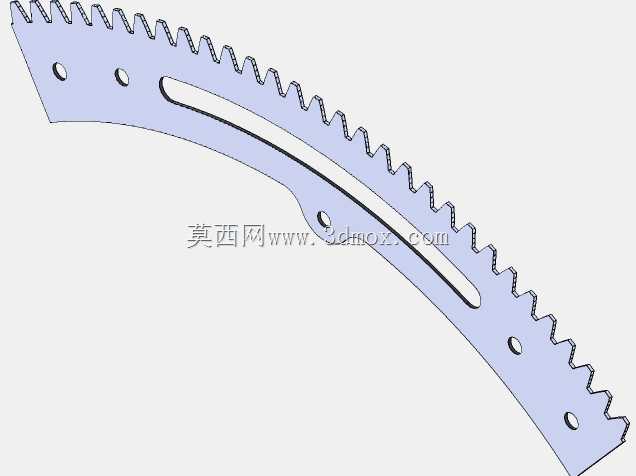

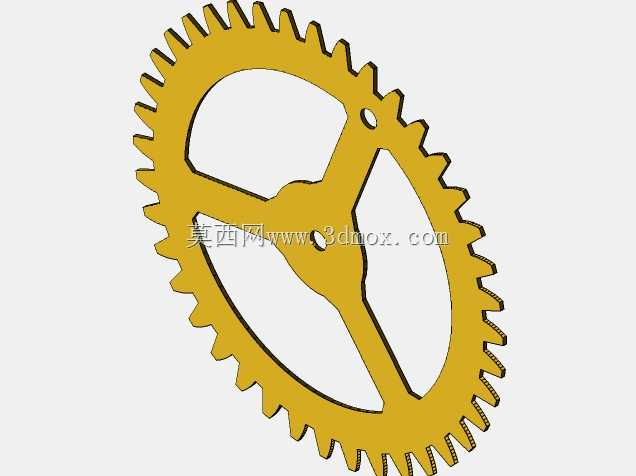

　　对应中心通径从完全闭合到完全张开的全行程，安装时要注意在拨柄的两个极限位置设置软质限位挡块，避免转动超程导致叶片脱出铰接位。实际建模过程中，要先把固定外圈、活动内圈、叶片、铰接销轴这几个核心零件的配合关系理清楚，活动内圈和固定外圈是同轴转动配合，两者的配合间隙要控制在0.1-0.2mm之间，间隙太小容易积灰卡滞，间隙太大则会导致叶片晃动，调节精度下降。每片叶片上有两个铰接点，一个和固定外圈铰接，另一个和活动内圈上的滑槽配合，当活动内圈相对固定外圈转动时，滑槽会带动叶片绕固定铰接点转动，多片叶片同步动作就形成了中心通径的变化。做结构校验的时候，要重点模拟全行程开合过程中叶片之间的间隙，完全张开状态下相邻叶片的侧边要刚好贴合，

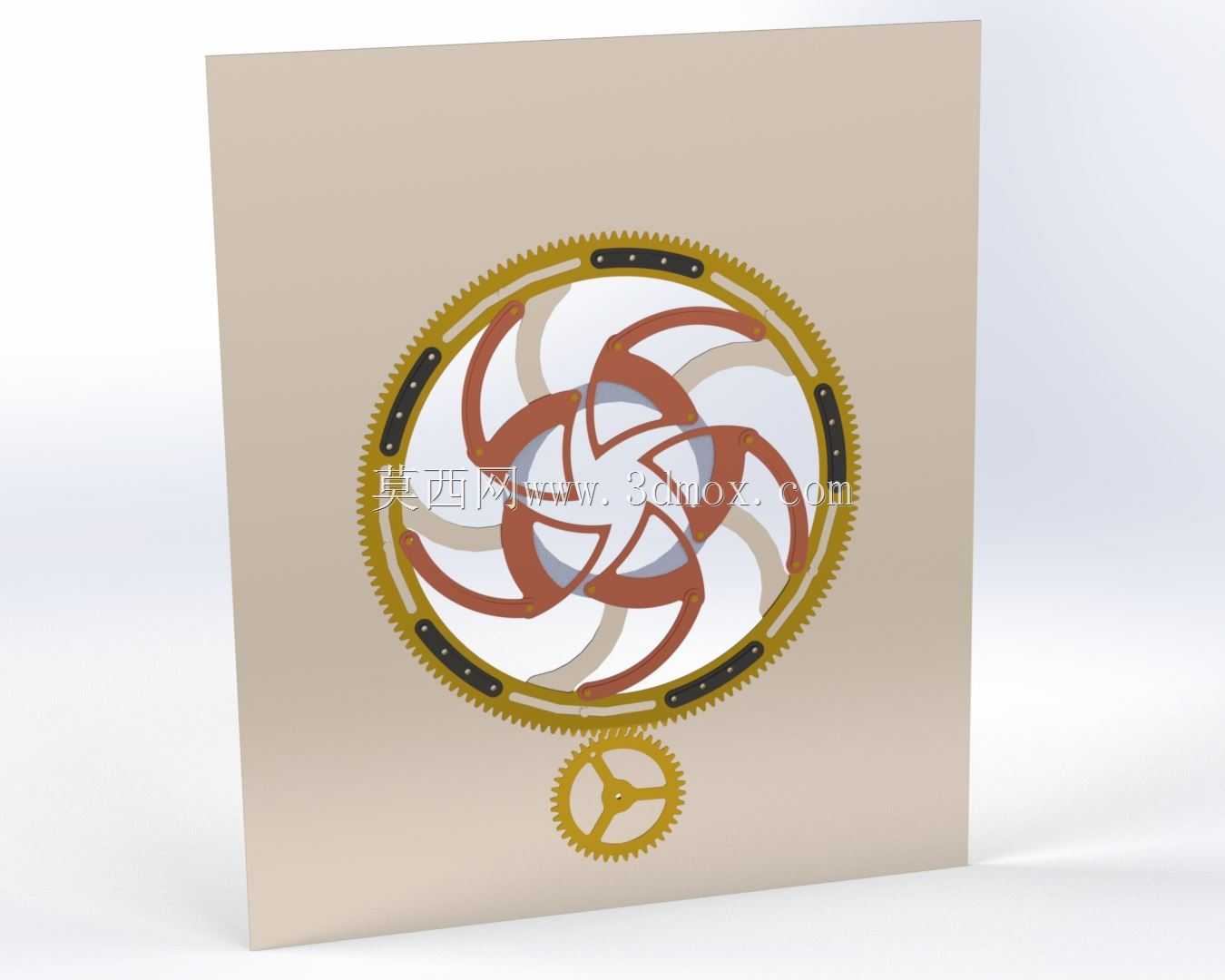

　　不能出现漏缝，完全闭合状态下中心的缝隙要控制在1mm以内，满足遮挡或者截流的使用需求。另外，这套结构的材质选择也比较灵活，做文创摆件可以用亚克力或者黄铜板材切割组装，做工业通风类的构件可以用冷轧钢板或者铝合金板材做表面喷塑处理，铰接销轴用不锈钢材质即可，不需要额外做润滑结构，依靠板材本身的耐磨特性就能满足上千次的开合使用寿命。要是用在需要频繁调节的场景，可以在活动内圈和固定外圈的配合面增加聚四氟乙烯润滑垫片，降低转动阻尼，让调节手感更顺滑。需要注意的是，这类结构不适合传递大扭矩或者承受大的侧向载荷，核心功能是实现通径的连续调节，选型使用时要匹配对应的受力场景，不要超出结构的承载边界。
