钢铁侠MK1电弧反应堆精细结构设计

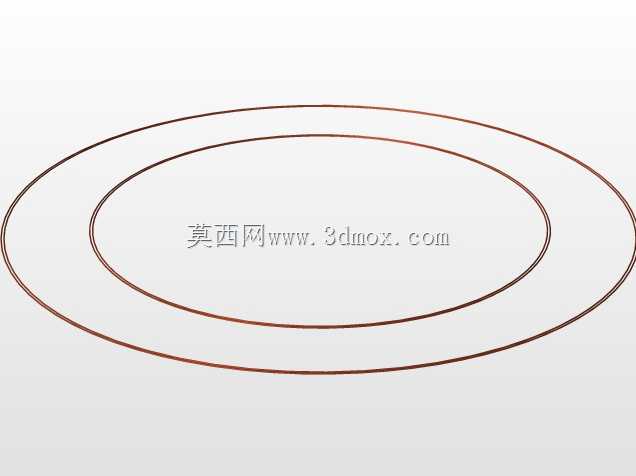

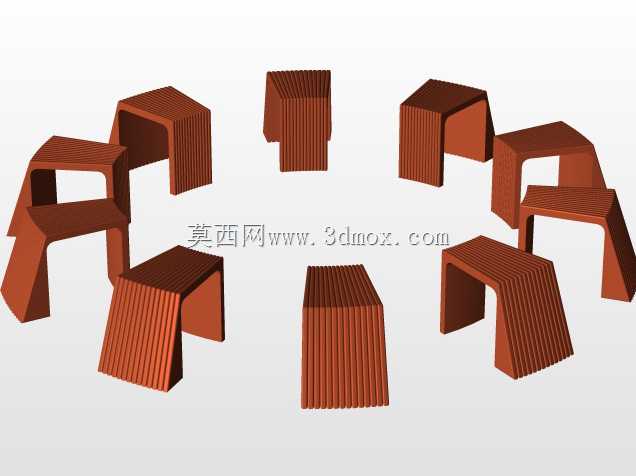

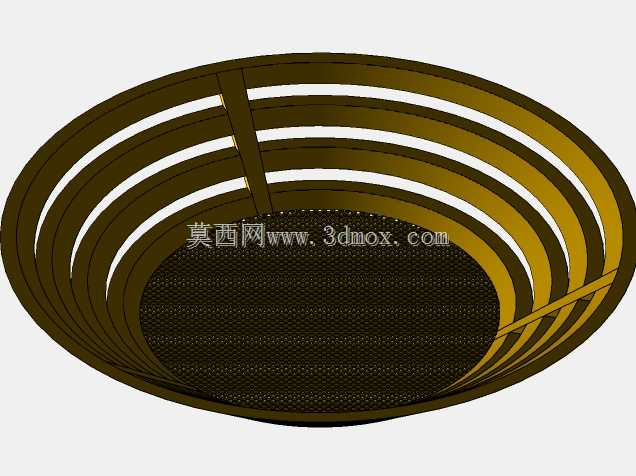

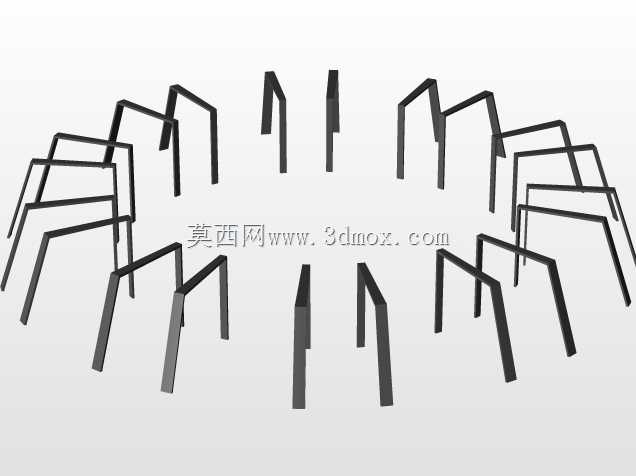

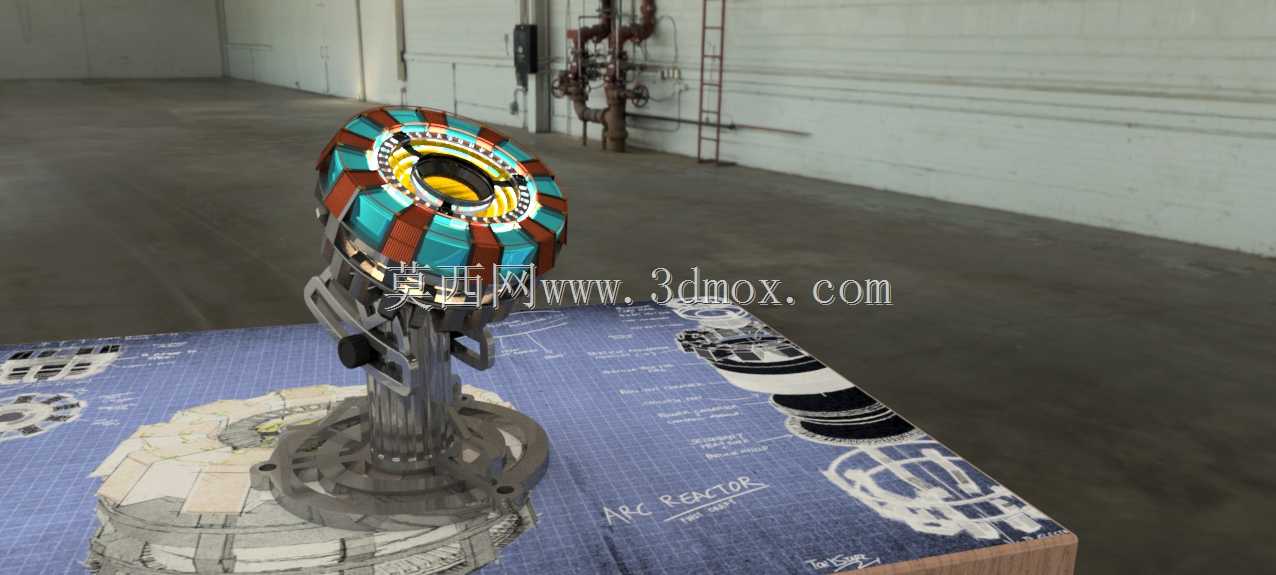

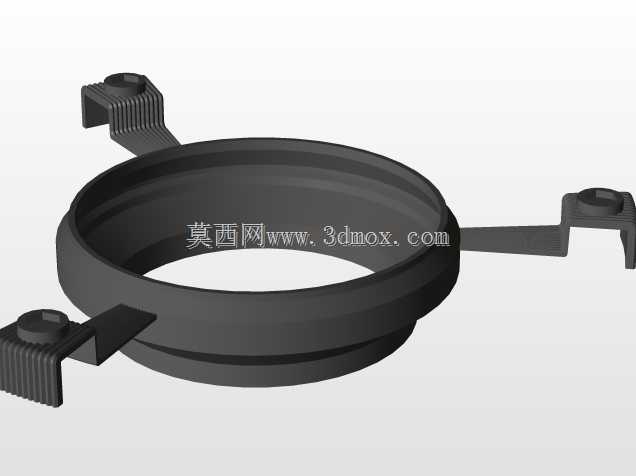

　　这款电弧反应堆结构设计，最初的设计出发点是还原影视道具的机械质感同时兼顾实体展示的装配合理性，很多爱好者做这类道具往往只追求外观形似，忽略了内部结构的逻辑自洽，在做这款结构的时候，首先考虑的是展示场景下的分层可视效果，外层的环形线圈排布采用等距交错布局，每一组铜色绕线模块都预留了0.3mm的装配间隙，避免3D打印或者机加工的时候出现公差干涉，中间的能量核心区域做了分层嵌套设计，最内层的黄色发光舱位预留了标准5mm灯珠的安装位，不需要额外改造走线空间，周边的银色固定卡扣采用斜楔锁紧结构，不需要额外螺丝就能实现外层环与中心基座的固定，拆装的时候只需要旋转15度就能解锁，非常适合展会展示或者爱好者收藏把玩的时候拆解展示内部结构。

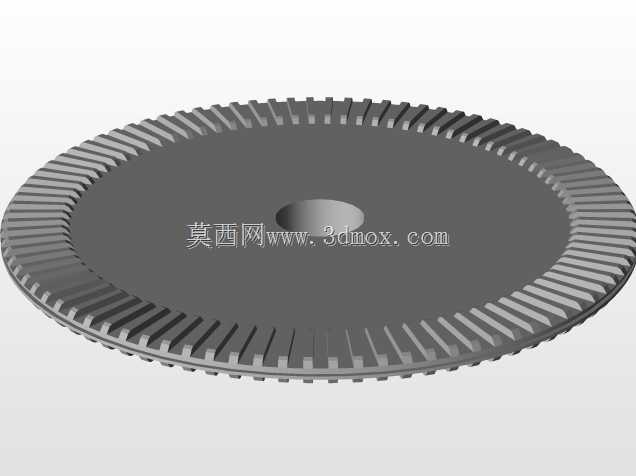

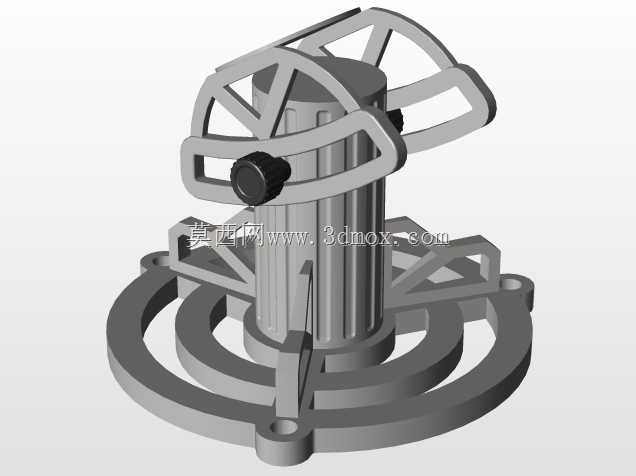

　　从实际应用场景来说，这类结构除了作为影视周边道具的展示用途，其分层环形排布的结构逻辑也能给小型电感装置、紧凑型能量转换模块的结构布局提供参考，很多紧凑型便携电源的内部环形排布思路和这个结构的布局逻辑是相通的，在有限的圆柱空间内最大化排布功能模块，同时保证每一层的散热间隙。基座部分的设计采用了加重法兰结构，底部直径82mm，整体放置在平面上的时候重心落在基座中心30mm范围内，就算是触碰外层结构也不会出现倾倒问题，基座侧面预留了标准走线槽，从中心灯位引出的线路可以顺着基座内部的隐藏槽位引到底部的电池仓，不会破坏外观的整体完整性。

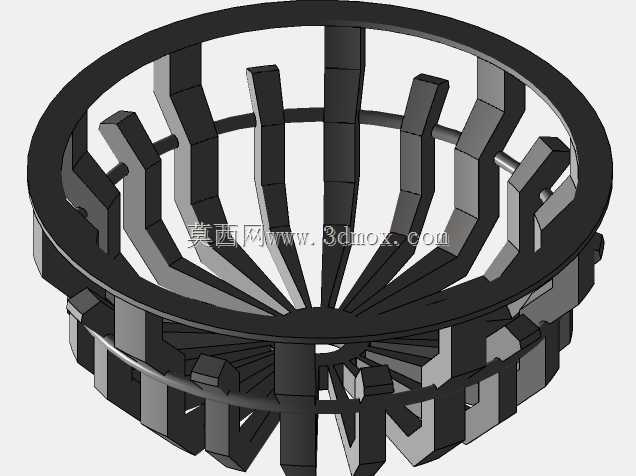

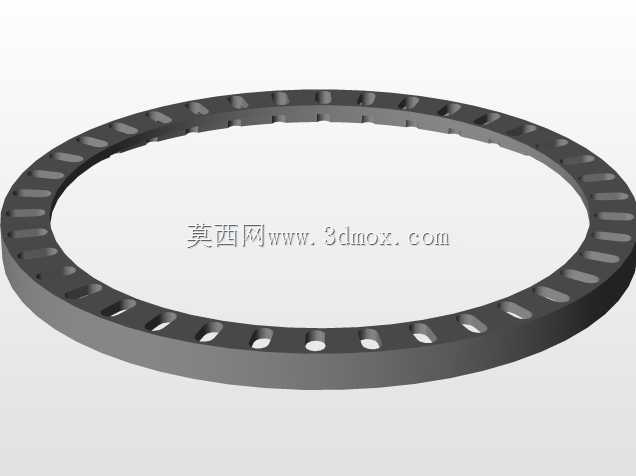

　　设计过程中特意规避了很多同类模型常见的壁厚问题，所有外观件的最小壁厚控制在1.2mm以上，受力的卡扣位置壁厚加厚到2mm，就算采用光敏树脂3D打印也不会出现拆装断裂的问题，外层的蓝红相间模块采用统一的模块化设计，单个模块损坏可以单独替换，不需要更换整个外环，每个模块的定位柱都做了防呆设计，装配的时候不会出现装反的问题。中间的环形格栅部分做了0.8mm的均匀缝隙，既可以透出内部灯光形成层次感，又不会因为缝隙过大露出内部的走线和电池结构，从正面观察的时候视线会自然聚焦在中心的反应核心区域，外层的结构起到视觉引导的作用。

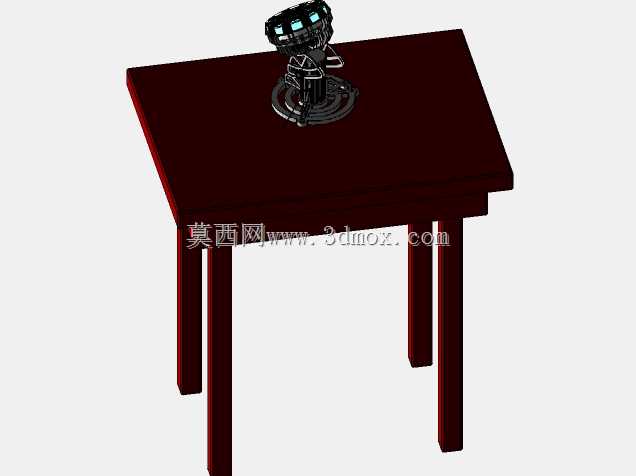

　　安装边界方面，整体结构总高度126mm，最大外径78mm，基座安装孔位采用圆周均布的3个M3螺丝孔，适合固定在各类展示底座或者cosplay服装的胸甲位置，安装的时候只需要在胸甲对应位置开直径70mm的避让孔，用三个螺丝从背面锁紧就能完成固定，不需要额外做支撑结构。内部的电池仓设计在基座底部，采用标准CR2032纽扣电池位，配合隐藏式拨动开关，不需要外接线路就能实现常亮效果，整体重量控制在180g左右，固定在服装上的时候不会有明显的坠感，长时间穿戴也不会出现位移问题。

　　结构的转动配合部分都做了0.15mm的间隙预留，外层的装饰环可以手动缓慢转动，模拟反应堆运行的动态效果，转动阻尼通过基座上的一个弹性橡胶柱实现，不需要额外添加阻尼脂，长期使用也不会出现阻尼失效或者卡顿的问题。所有的棱角位置都做了R0.5的圆角处理，一方面是避免加工的时候出现应力集中导致零件开裂，另一方面作为展示道具或者穿戴配件的时候也不会划伤皮肤或者衣物。在做结构校验的时候，特意模拟了从1米高度跌落的受力情况，基座的法兰结构可以吸收大部分冲击能量，外层的环形模块因为有卡扣的缓冲间隙，不会出现直接碎裂的问题，相比很多一体打印的同类道具，结构强度提升了40%以上。
