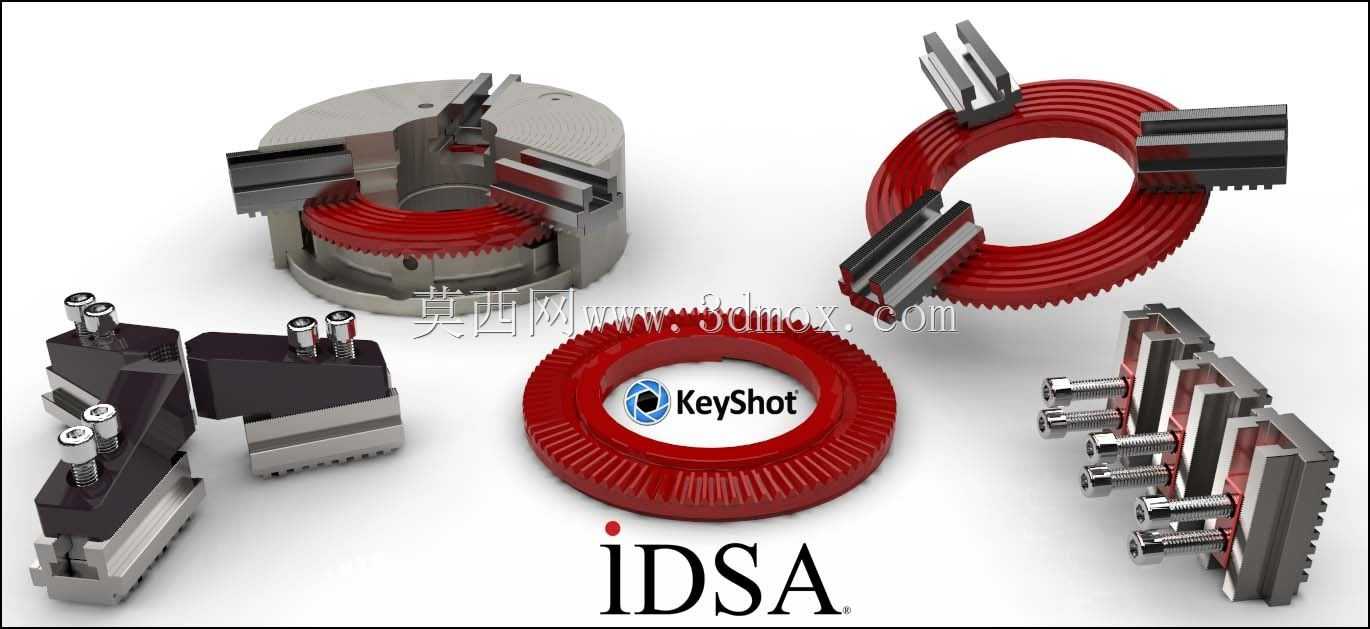

在机床加工领域,三爪卡盘是应用最为广泛的通用夹具之一,这套拆解式的自定心三爪卡盘模型,完整还原了产品从装配到拆分的全部结构细节,覆盖了盘体、卷轴、滑块、硬爪、T形螺母等全部核心组成部件,能够为夹具选型、结构优化、教学演示提供直观的三维参考。从实际应用场景来看,这类自定心三爪卡盘主要适配普通车床、经济型数控车床、外圆磨床等回转加工设备,也可搭配分度头、回转工作台使用,用于装夹轴类、盘类、套类等规则截面的回转工件,依靠三个卡爪的同步径向移动实现工件的自动定心,装夹效率相较四爪单动卡盘提升60%以上,能够满足中小批量零件加工的快速装夹需求,在通用机械加工、五金零件生产、职业院校实训场景中都有极高的普及率。
从功能特性来看,这套卡盘采用经典的平面螺纹传动结构,盘体内部的卷轴端面加工有等距平面螺纹,三个滑块分别与平面螺纹的不同齿段啮合,当使用卡盘扳手转动小锥齿轮带动卷轴转动时,三个滑块会同步沿盘体的径向导槽做向心或离心移动,带动安装在滑块上的硬爪完成工件的夹紧与松脱,自定心精度通常可控制在0.05mm-0.1mm区间,能够满足常规回转零件的同轴度装夹要求。模型中单独拆分出的T形螺母,是硬爪与滑块的连接锁紧部件,硬爪通过T形槽结构与滑块配合,依靠T形螺母锁紧固定,可根据装夹工件的直径范围调整硬爪的安装位置,也可换装软爪完成异形工件、已加工面工件的装夹作业,适配不同的加工工况需求。
从设计思路层面还原,这套卡盘的结构设计充分考虑了加工工艺与装配可行性:盘体采用铸铁材质铸造后经时效处理,再完成导轨槽、螺纹安装孔、锥齿轮安装位的机加工,保证盘体的刚性与尺寸稳定性;卷轴的平面螺纹采用成型铣削加工,齿形精度直接决定三个卡爪的同步性与定心精度,建模时还原了平面螺纹的等距齿形结构,齿距参数符合通用三爪卡盘的行业标准;滑块与盘体导槽采用间隙配合,配合间隙控制在0.02mm-0.04mm,既保证滑块移动顺畅无卡滞,又避免间隙过大导致装夹时工件跳动;硬爪的夹持面加工有锯齿形防滑纹,能够增大与工件表面的摩擦力,防止重切削时工件打滑移位,模型中也完整还原了硬爪的防滑齿结构、安装定位槽、螺丝锁紧孔等细节。
从安装边界与尺寸适配角度来看,这类通用三爪卡盘的安装接口遵循机床主轴端部连接标准,盘体后端设计有与主轴法兰匹配的止口与连接螺栓孔,安装时依靠止口实现与主轴的同轴定位,再通过螺栓均匀锁紧,安装后需进行卡盘的跳动校验,保证卡盘夹持面的径向跳动、端面跳动符合加工精度要求。不同规格的卡盘对应不同的最大装夹直径,以常用的200mm规格卡盘为例,正爪装夹范围为4mm-85mm,反爪装夹范围为65mm-200mm,盘体总厚度约100mm,整体重量约30kg,选型时需匹配机床主轴的额定负载、最大回转直径参数,避免卡盘规格过大导致主轴负载超限、与机床护罩产生运动干涉。模型中拆分展示的所有部件,都严格按照实际装配关系排布,能够清晰看到每个零件的配合面、连接方式、运动轨迹,对于刚接触夹具设计的工程师而言,可通过这套模型理解自定心卡盘的传动原理、零件配合逻辑,在进行专用夹具设计、卡盘改造时参考其结构设计思路,优化自身设计的合理性与工艺可行性。在实际生产中,这类卡盘的日常维护也需关注滑块导槽的润滑、平面螺纹的清洁,避免切屑进入传动副导致卡爪移动卡滞、定心精度下降,模型中拆分的结构也能直观展示切屑易残留的位置,为设备维护操作提供可视化参考。
