五度增量式可调角度标记辅助工具

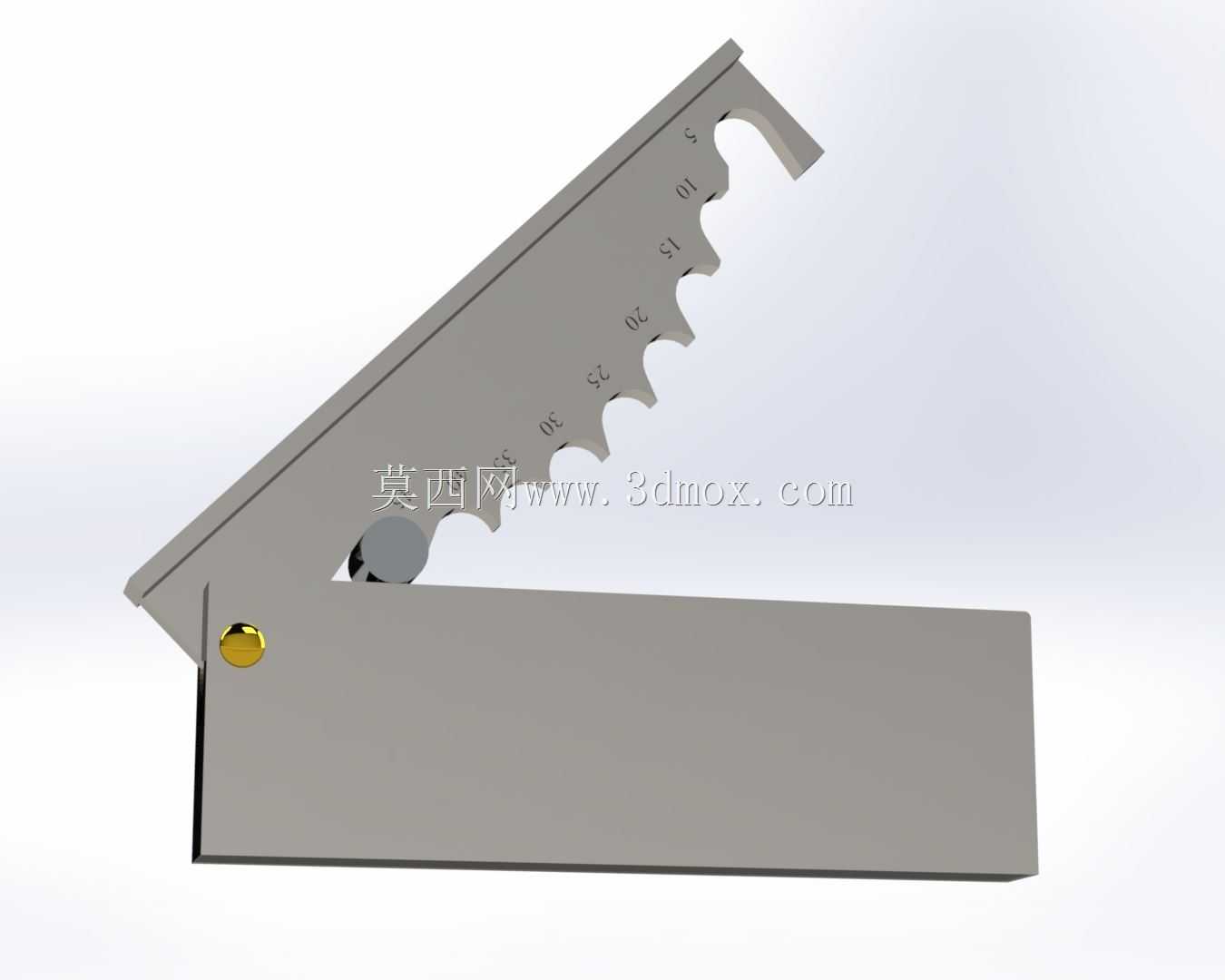

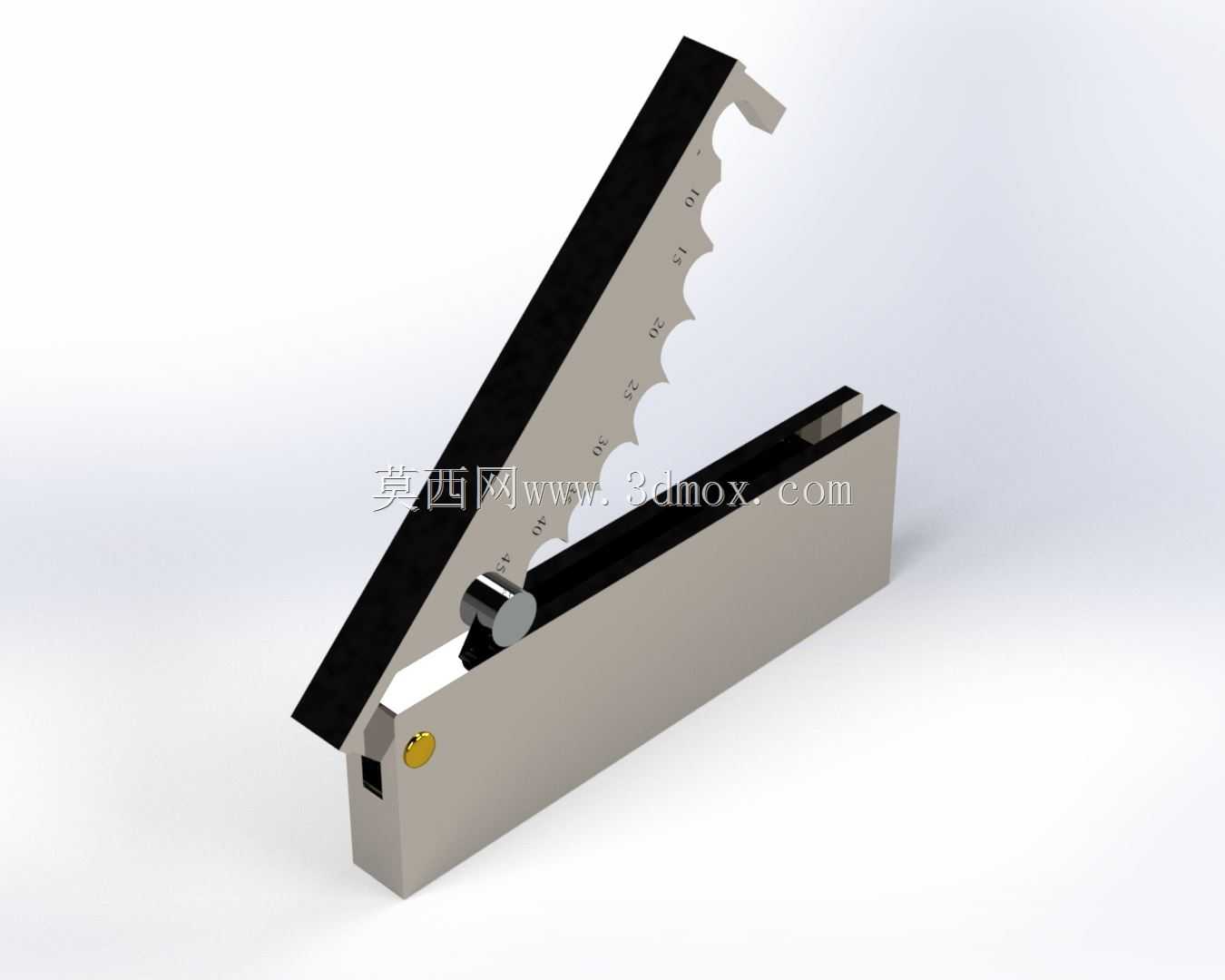

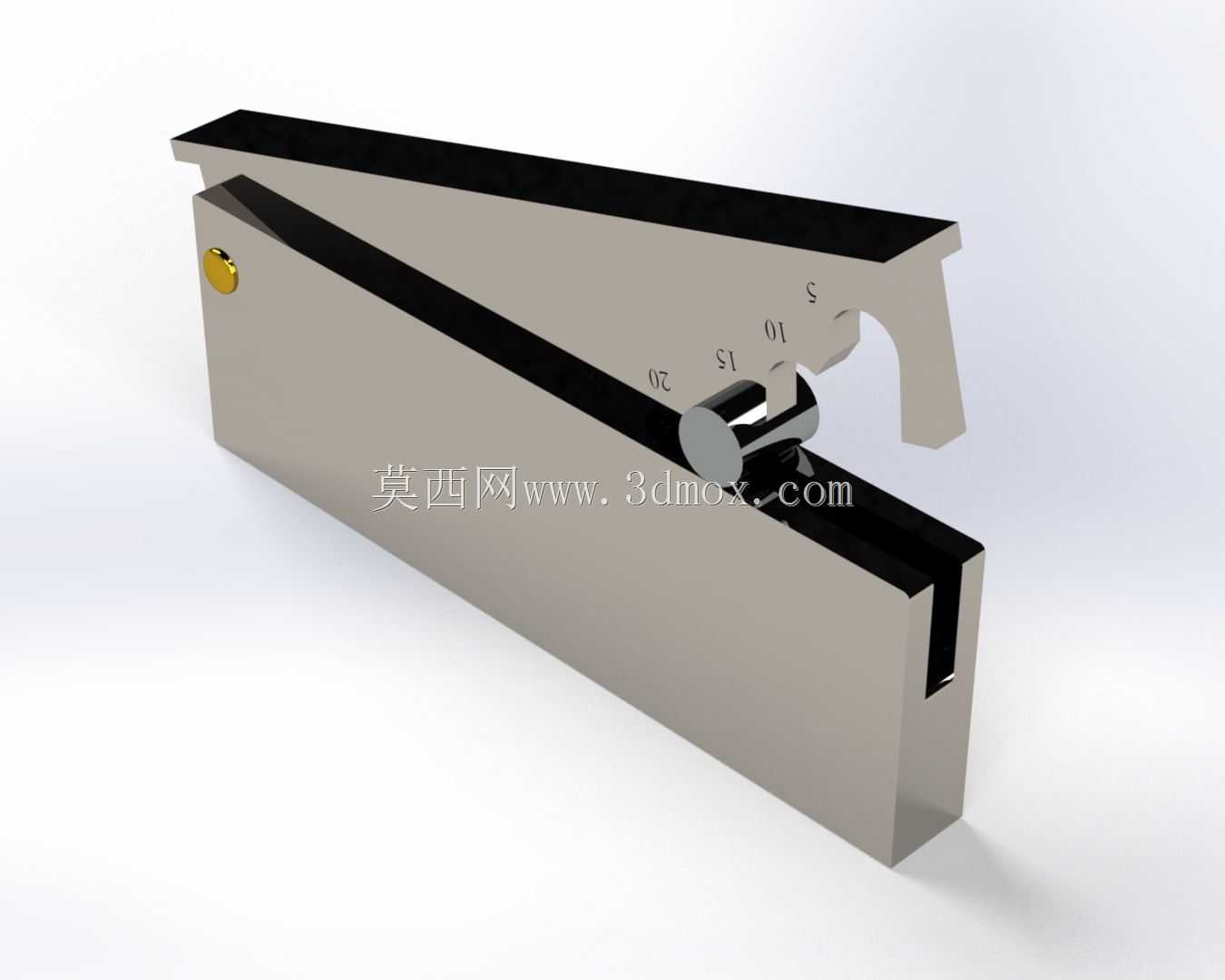

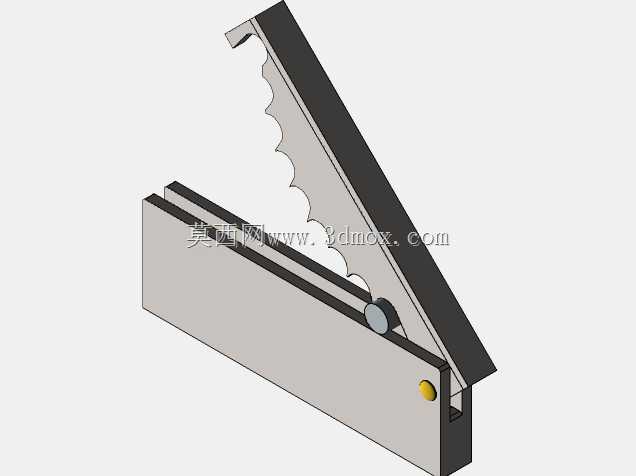

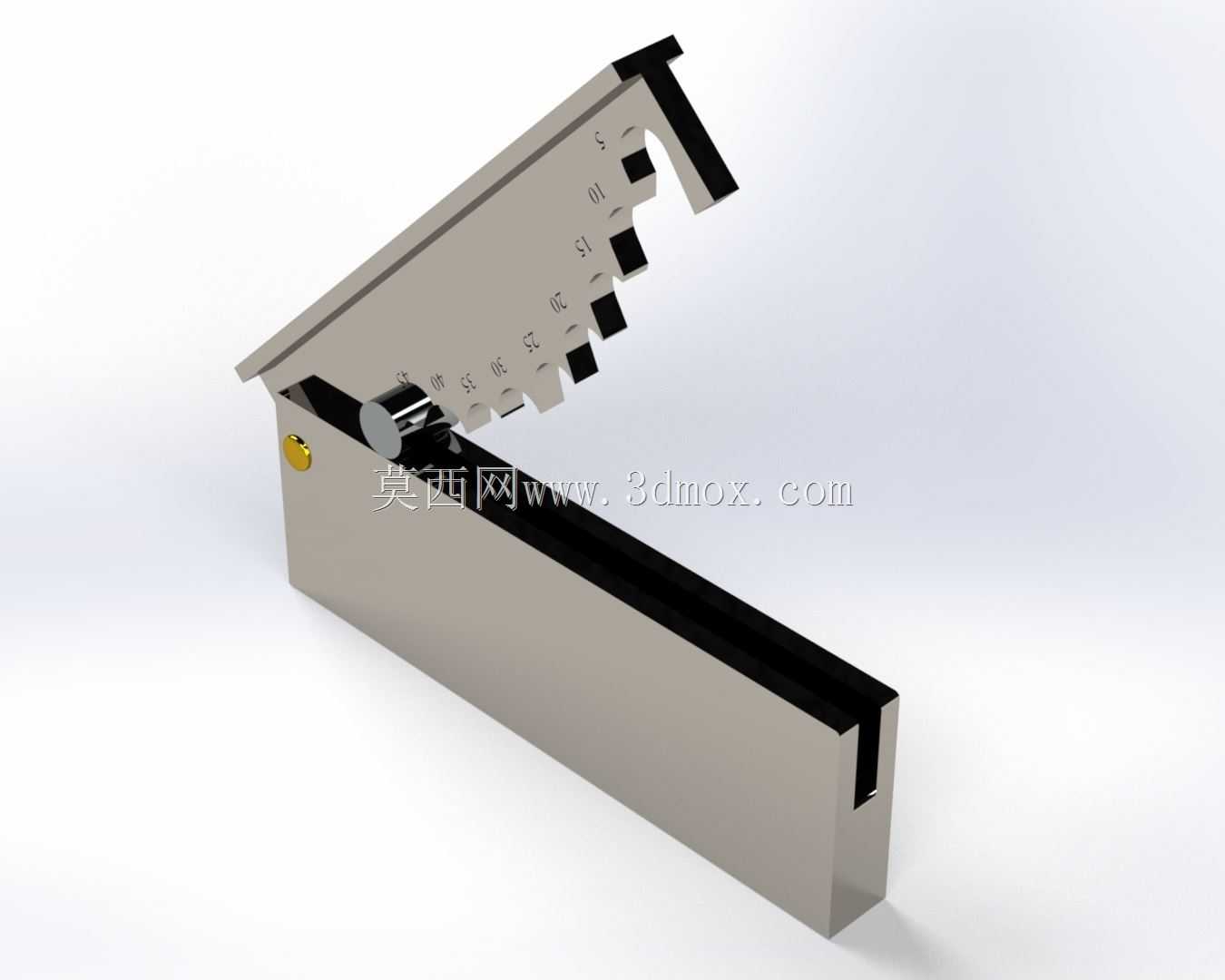

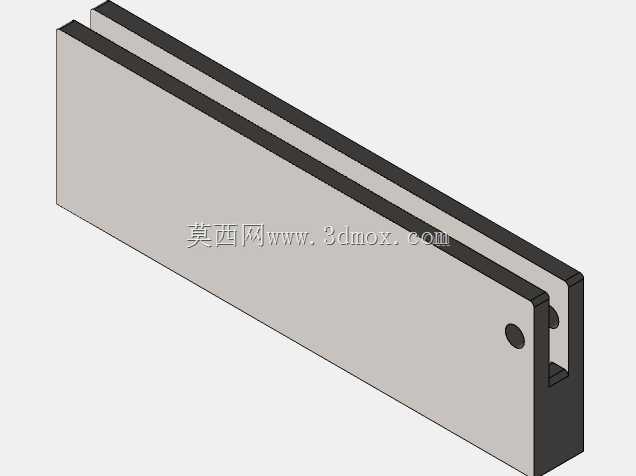

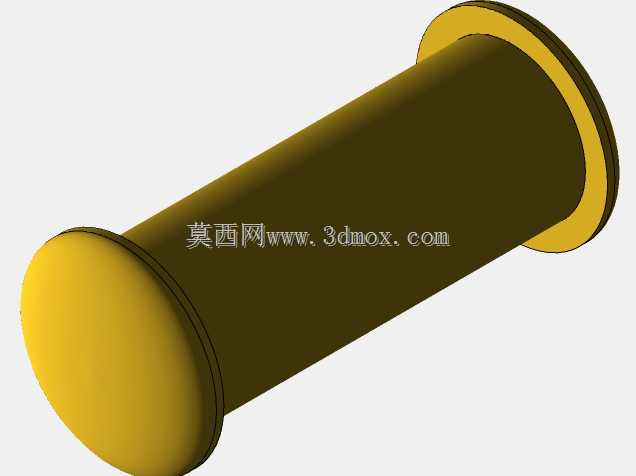

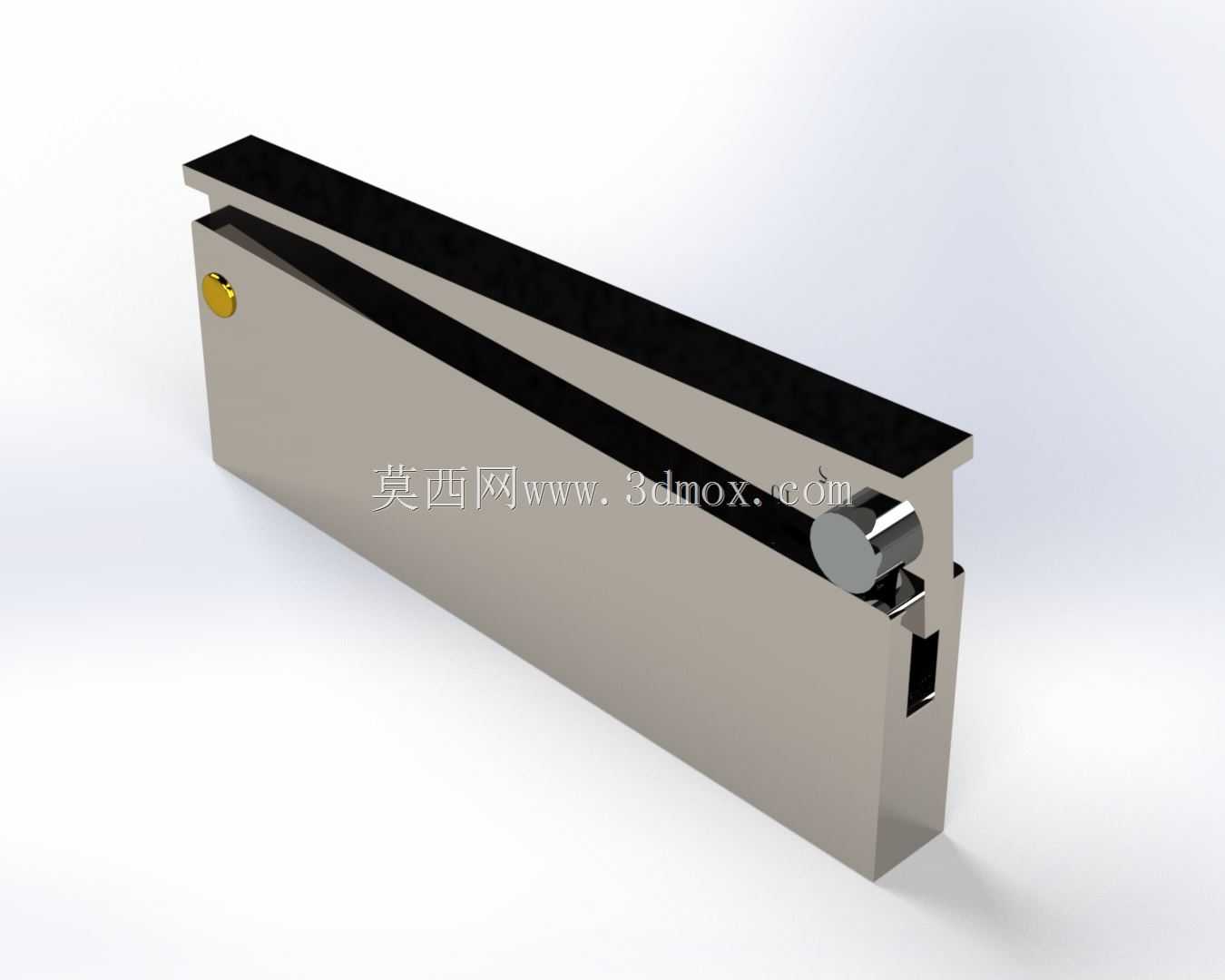

　　在日常的五金加工、现场划线、小型构件预装、手工模型制作等场景里，经常会遇到需要快速标记固定增量角度的需求，这类场景不需要高精度的万能量角器做逐度调校，反而对操作效率、角度切换的便捷性有更高要求，这款五度增量可调角度标记工具就是针对这类场景设计的专用辅具。从结构逻辑来看，整个工具采用分体式铰接结构，主体分为固定底座与活动上盖两个核心部分，固定底座为长条形槽式结构，既作为整个工具的承载基准，也为活动上盖的摆动提供导向与限位，槽体的侧边做了直角处理，使用时可以直接贴合待标记工件的直边，无需额外找正基准，大幅降低现场操作的辅助时间。活动上盖与底座通过端部的铰接销轴连接，销轴采用过盈配合压入底座端孔，与上盖的铰接孔保持间隙配合，

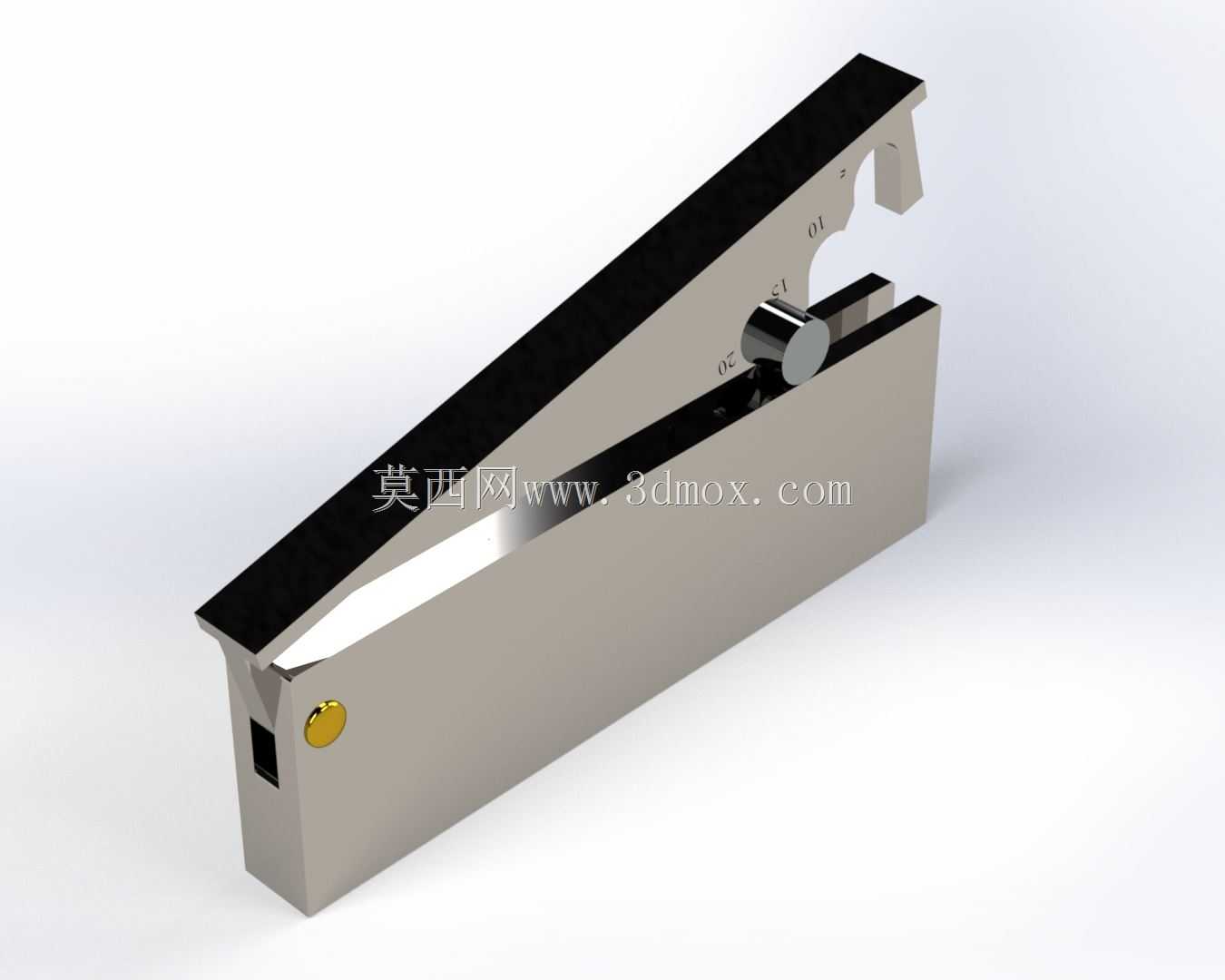

　　保证上盖摆动时无径向窜动，同时转动阻尼适中，不会在标记过程中出现角度自行偏移的问题。角度定位采用销沿底座滑移的结构，底座上按照五度的增量加工有对应的定位凹坑，定位销与上盖的导向孔配合，当需要切换角度时，只需将定位销从当前凹坑中拔出，摆动上盖到目标角度对应的凹坑位置，松开定位销即可在弹簧的作用下自动卡入凹坑完成定位，相比螺纹锁紧、摩擦锁紧的结构，这种定位方式的重复定位精度更高，且长期使用不会因为磨损出现锁紧失效的问题，在车间多尘、多金属碎屑的环境下也能保持可靠的定位性能。上盖的侧边带有清晰的角度刻度标识，刻度从0度开始，每5度设置一个刻度位，最大可覆盖20度的角度调节范围，刻度采用蚀刻工艺加工在金属表面，

　　不会因为长期摩擦出现刻度模糊脱落的问题，现场操作时可以直接通过刻度快速确认当前设定的角度，无需额外借助其他测量工具核对。从安装与使用边界来看，整个工具的整体尺寸适配单手操作，底座长度控制在150mm以内，宽度在30mm左右，铰接端的厚度不超过20mm，既可以在大型板材的划线作业中作为靠尺使用，也可以在小型精密零件的预装定位中作为角度辅具，不需要额外的安装固定，依靠底座的自重与直角基准面贴合工件即可完成定位，使用场景不受场地限制，无论是固定工位的钳工作业，还是外场的安装调试作业都能适用。在功能设计上，这款工具没有多余的复杂结构，所有的结构设计都服务于快速标记固定增量角度的核心需求，铰接端的销轴端部做了滚花处理，

　　在需要整体调整工具初始位置时可以方便地捏持销轴进行微调，定位销的按压端做了加大的圆弧处理，戴劳保手套操作时也能轻松按压切换角度，不会出现打滑按不动的情况。底座的槽体内部做了倒角处理，避免金属碎屑堆积在槽内影响上盖的摆动顺畅度，日常维护只需要定期清理槽内的碎屑，在铰接点滴少量润滑油即可长期保持使用性能，不需要复杂的校准与维护流程。相比通用的角度测量工具，这款专用辅具的优势在于角度切换速度快，不需要反复微调锁紧，对于批量标记5度、10度、15度、20度这类固定增量角度的作业场景，能将单处角度标记的时间压缩到数秒以内，大幅提升划线、预装工序的作业效率，同时因为采用固定凹坑定位，不会出现人为读数误差导致的角度偏差，对于新手操作人员也能快速上手，不需要掌握复杂的量角器读数、调校技巧就能完成准确的角度标记作业。在实际的钣金划线、木工角度裁切定位、塑料件粘接角度定位、3D打印件的后处理角度校验等场景中，这款工具都能发挥稳定的作用，其金属材质的主体结构具备足够的刚性，靠在工件边缘施力标记时不会出现结构变形导致的角度偏差，长期使用的精度保持性优于塑料材质的简易角度辅具。
