高精度圆形万向气泡水平测量装置

　　在设备安装调试、精密构件找平、工装夹具校准的各类工程场景中，小型万向气泡水平仪是出镜率极高的基础测量辅件，这类构件不需要外接电源，依靠密封腔体内气泡的重力偏移特性，就能快速反馈被测平面相对于水平面的倾斜角度与方向，相比长条式水平尺只能测量单方向倾斜的局限，圆形靶心结构的气泡水平仪可以同时识别360度范围内任意方向的倾斜偏差，在空间受限、需要快速完成多向找平的作业场景中实用性极强。

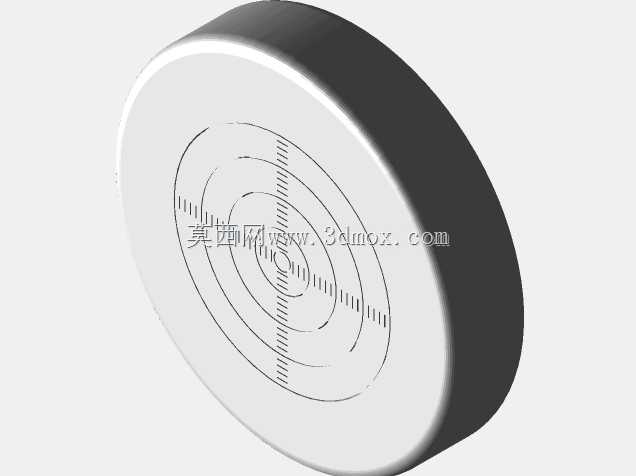

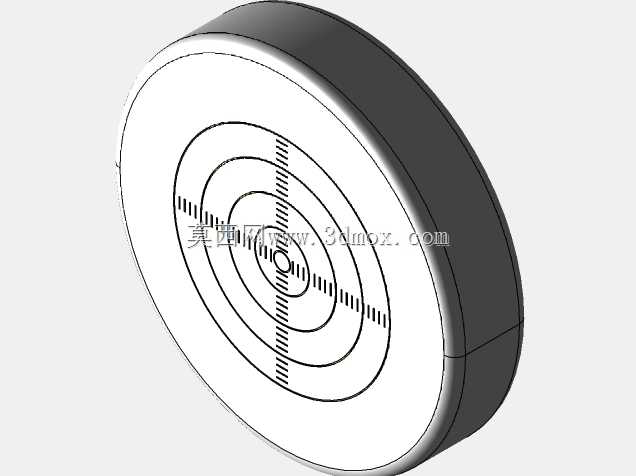

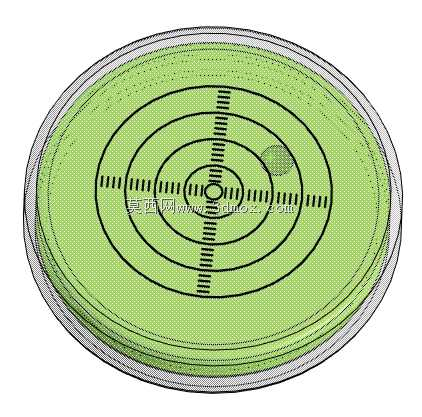

　　这款气泡水平仪的整体结构采用薄型圆盘式设计，主体外壳为透明硬质工程材质，既可以清晰观察内部气泡的位置，也能为内部的水准介质提供稳定的密封防护，避免长期使用过程中出现液体渗漏、气泡挥发失效的问题。上表面的刻度采用同心圆环加正交十字线的布局，同心圆环对应不同的倾斜角度阈值，十字刻度线则可以快速定位倾斜的方向，作业人员不需要额外换算，只需要观察气泡偏离中心圆环的位置，就能直观判断当前平面的倾斜程度，当气泡完全处于中心最小圆环范围内时，代表被测平面已经处于水平状态，这种刻度设计大幅降低了读数的门槛，即使没有经过专业测量培训的现场作业人员，也能快速完成找平操作。

　　从设计逻辑来看，这类水平仪的核心精度控制集中在内部腔体的曲面加工与介质填充环节，腔体的内表面为精密加工的球面，球面的曲率半径直接决定了水平仪的测量灵敏度，曲率半径越大，相同倾斜角度下气泡的偏移量就越明显，测量精度也就越高；填充的介质一般选用低粘度、低冰点的专用混合液体，确保在高低温环境下都不会出现浑浊、凝固、体积过度膨胀的问题，同时液体内部不能残留多余的气泡，保证测量基准的唯一性。外壳的边缘做了圆弧过渡处理，既可以避免安装过程中尖锐边缘划伤操作人员，也能减少外力磕碰对内部密封结构的损伤，提升构件的抗冲击性能。

　　在安装适配性方面，这款圆盘式水平仪的厚度控制在较薄的区间，底部为平整的安装基准面，可以通过嵌入式安装、背胶粘贴、法兰压圈固定等多种方式集成到各类设备上，常见的安装场景包括机床工作台的水平校准基准、工业相机支架的调平、测绘仪器的底座找平、光伏支架的安装校准、各类自动化输送线的机架调平等。安装时只需要保证水平仪的底部基准面与被测设备的基准平面完全贴合，避免出现安装间隙导致的测量误差，就可以长期作为设备的水平状态指示部件使用，不需要定期校准维护，只要外壳没有出现破损漏液，就能长期保持稳定的测量性能。

　　相比电子式水平倾角传感器，这种纯机械式的气泡水平仪没有电子元器件的老化问题，也不受电磁干扰的影响，在强电磁环境、高温高湿的工业现场都能稳定工作，而且不需要供电就能持续提供水平参考，在很多对可靠性要求极高的设备场景中，这类机械式水准部件依然是不可替代的选择。设计这类构件的三维模型时，需要重点保证刻度线的位置精度与内部腔体的球面轮廓度，外壳的密封槽结构也要做公差匹配，避免组装后出现密封失效的问题，同时透明外壳的光学透明度也要在模型中预留出材质参数的设置空间，确保后续渲染或者工程出图时，能够清晰展现内部气泡与刻度的相对位置，方便结构设计人员在做设备整体布局时，直观判断水平仪的安装位置是否便于观察读数，是否会和周边的其他构件产生安装干涉。

　　在实际的工程选型过程中，选用这类圆盘气泡水平仪时，首先要根据测量精度要求选择对应灵敏度的规格，不同的同心圆环刻度对应不同的角度分度值，高精度调平场景需要选用分度值更小的型号，而普通的粗略找平场景可以选用分度值稍大、读数更快捷的型号；其次要根据安装空间的尺寸选择合适的圆盘直径与厚度，确保水平仪安装后不会突出设备表面过多，避免被过往的工件或者工具磕碰损坏；最后还要根据使用环境的温度、介质腐蚀情况选择对应的外壳材质与密封结构，比如在户外使用的场景需要选用抗紫外线老化的外壳材质，在有切削液、油污的车间场景需要选用耐油腐蚀的密封材料，确保水平仪的使用寿命能够匹配设备的整体维护周期。
