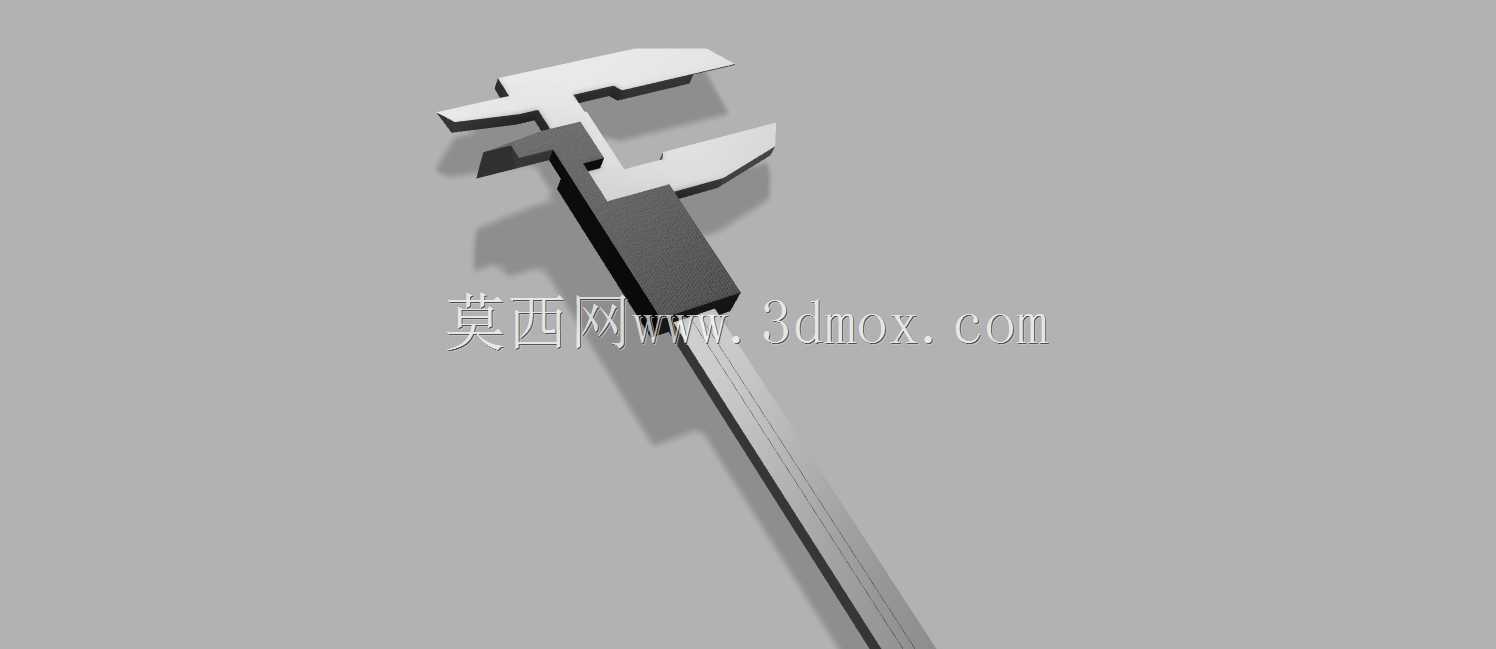

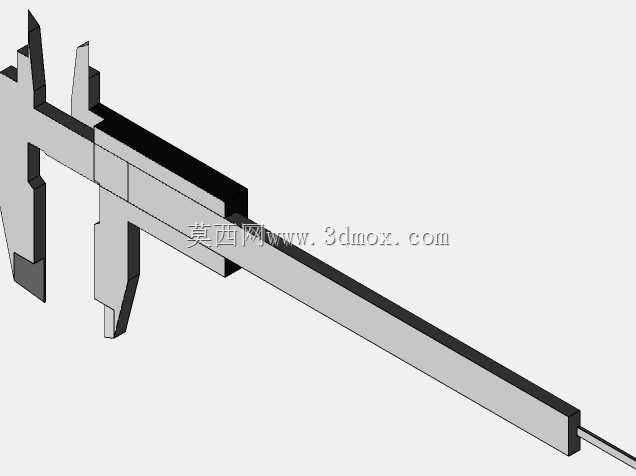

高精度游标卡尺滑动测量结构三维数模

　　在机械加工现场的尺寸检测环节，游标卡尺是一线操作人员、质检人员接触频率最高的通用量具之一，从毛坯件的粗测余量到半精加工后的尺寸核验，再到装配环节的配合间隙确认，几乎覆盖了金属切削加工、设备装配调试、工装夹具校验等全流程的尺寸测量需求。这款游标卡尺的三维结构设计，完全围绕实际测量场景的使用逻辑搭建，没有冗余的装饰性结构，所有几何特征都服务于测量精度与操作便利性的核心需求。

　　从结构功能来看，整个卡尺的核心是尺身与游标组件的滑动配合机构，尺身作为基准承载件，其主尺刻度面的平面度、尺身导向棱边的直线度直接决定了测量的基准精度，建模过程中严格还原了尺身导向槽与游标滑块的配合公差，滑块内侧面与尺身的接触区域做了等间隙配合设计，既保证滑动过程无卡滞、无旷量，也避免过盈配合导致的滑动阻尼过大，影响单手操作的流畅度。测量爪部分做了功能区分，内测量爪用于孔径、槽宽等内尺寸测量，外测量爪用于轴径、外形厚度等外尺寸测量，深度尺杆与游标滑块刚性连接，可随滑块沿尺身尾部的导向槽滑动，完成盲孔深度、台阶高度的测量，三个测量功能模块的位置度在建模时做了严格约束，保证内、外测量爪的测量基准面与深度尺的基准端面共面，避免不同测量模式下的基准误差。

　　实际使用场景中，这类卡尺的操作逻辑完全贴合一线作业习惯，拇指推动游标滑块上的防滑推钮即可实现快速移动，接近被测尺寸时可通过锁紧装置固定游标位置，方便读数与记录，建模时还原了锁紧螺钉的压紧结构，其压紧面与尺身背面的接触位置做了避让设计，避免锁紧时挤压尺身导致尺身微变形，影响测量精度。从安装边界与外形尺寸来看，常规量程的游标卡尺整体长度随量程变化，主尺截面采用薄壁工字型结构，在保证整体刚性的前提下尽可能降低自重，方便长时间手持操作，测量爪的伸出长度经过合理设计，既满足常规轴类、孔类零件的测量深度需求，也避免爪部过长导致受力变形，影响测量示值的稳定性。

　　设计过程中充分考虑了不同工况下的使用适应性，尺身的刻度区域做了下沉式设计，避免日常使用中刻度面被工件、工作台磨损导致读数模糊，游标滑块与尺身的配合间隙预留了少量润滑脂存储空间，可在长期使用中保持滑动顺畅，减少金属配合面的磨损。在机加工车间的实际应用里，这类卡尺不需要外接电源，不受现场油污、切削液、电磁干扰的影响，可直接在机床旁完成在线测量，相比数显量具的环境适应性更强，维护成本更低，是生产现场不可或缺的基础检测工具。建模时对所有运动部件的行程做了限位约束，游标滑块滑动至量程两端时会被尺身的限位结构挡住，避免滑块脱出尺身导致量具损坏，测量爪的测量面做了平行度与平面度的特征约束，还原实际量具的工作面精度要求，保证模型用于结构教学、装配仿真时的准确性。
