带翻盖标签区的便携饮用玻璃瓶结构设计

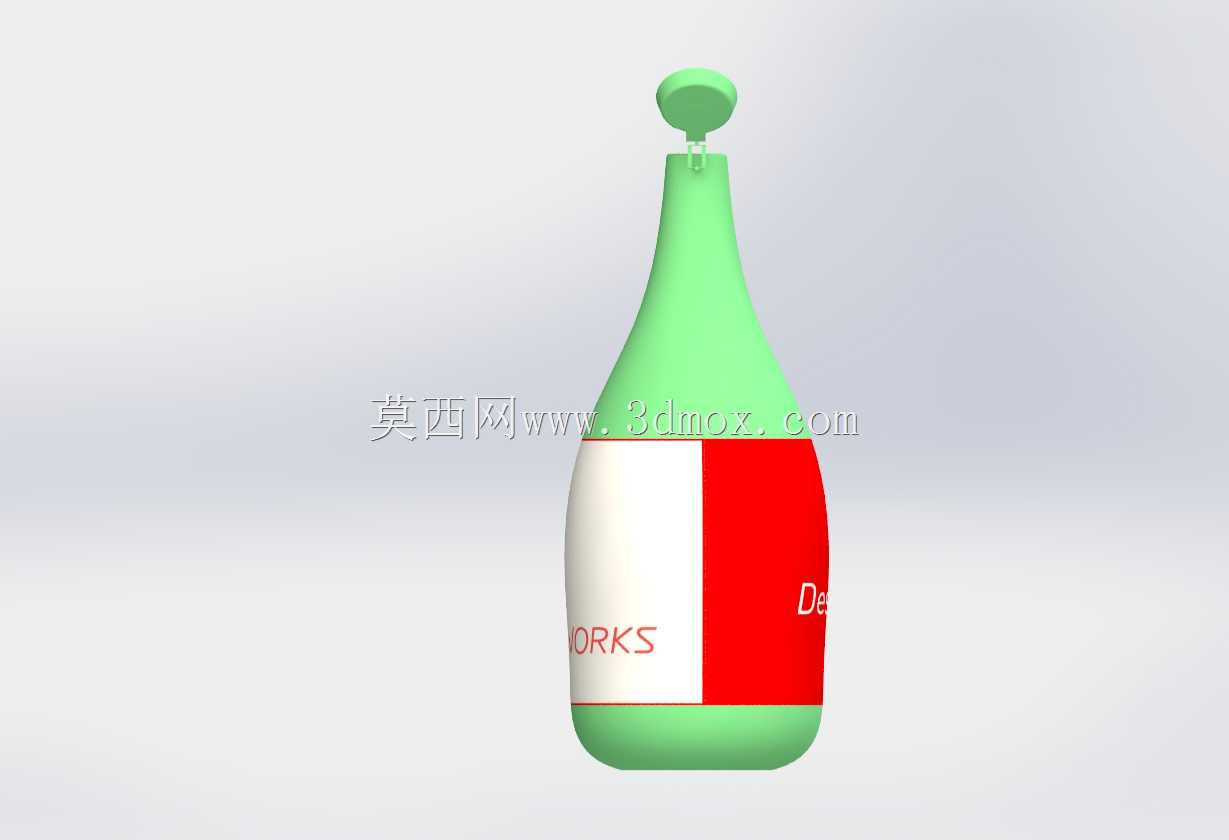

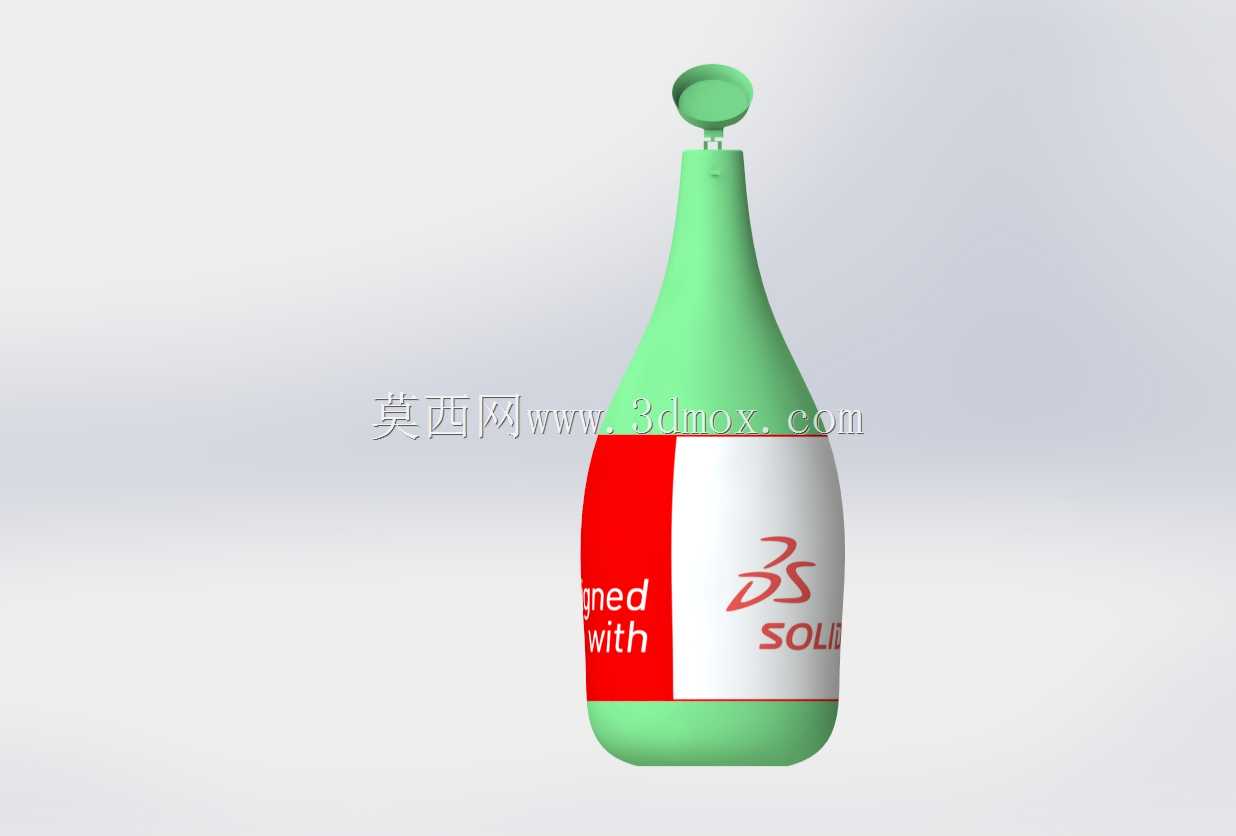

　　日常接触的饮品包装瓶设计，往往需要兼顾密封可靠性、握持手感、标签展示空间与开启便利性，这款带一体式翻盖的绿色玻璃瓶，正是针对小容量便携饮品的使用场景做的结构优化。从实际使用场景来看，这类瓶体多用于单次饮用的发酵饮品、气泡类饮品或者便携装调味液体，在商超零售、户外便携、餐饮堂食的外带场景中都有广泛应用，瓶身的弧度设计完全贴合人手握持的自然曲线，瓶身中部的直径控制在72mm左右，成年人单手握持时拇指与中指可完全环握，不会出现瓶身过粗滑脱、或者过细握持不稳的问题，整体瓶高控制在220mm，常规的车载杯架、便利店冷柜层架、外卖餐袋的侧袋都能轻松放入，不会出现尺寸超限无法放置的问题。瓶身的结构设计上，下半部分做了微弧收底，

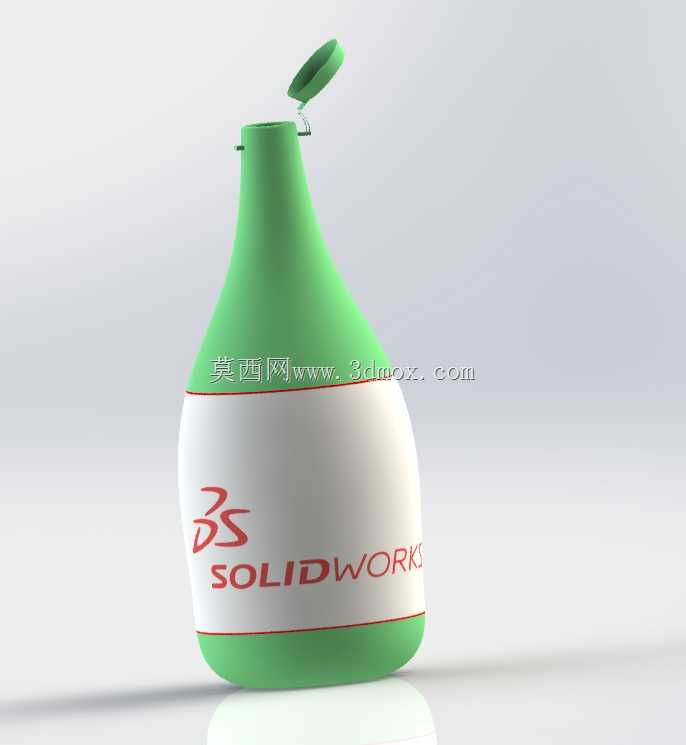

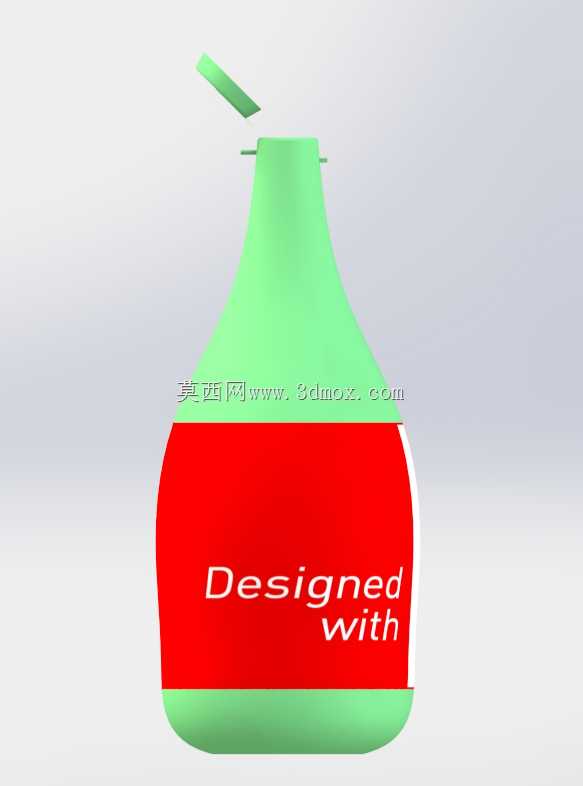

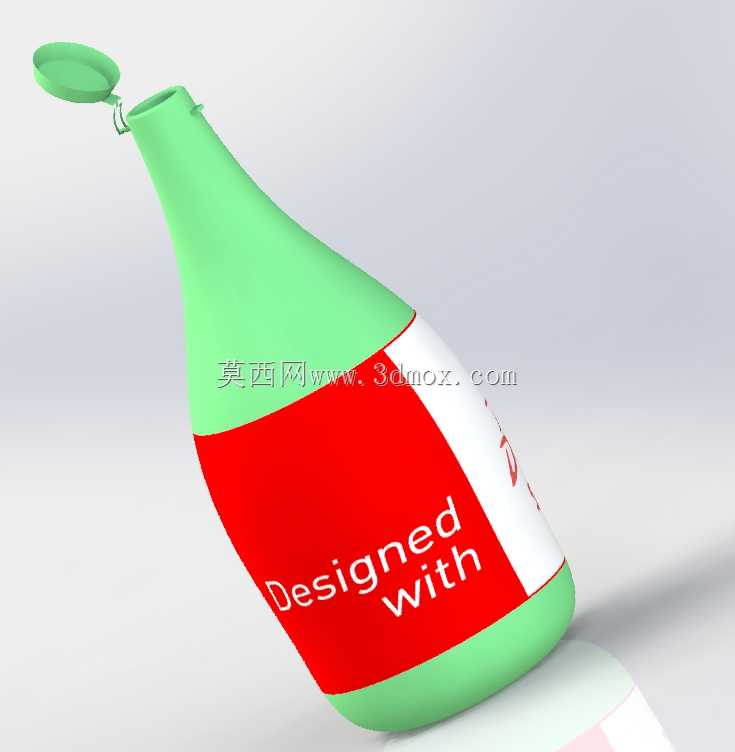

　　底部的内凹深度为5mm，既可以保证吹制过程中瓶底的壁厚均匀，避免出现底部应力集中容易磕碰碎裂的问题，同时放置在平面上时，环形的接触边可以保证放置稳定性，即使桌面有轻微的倾斜也不会出现滑倒的情况。瓶身中部预留了80mm高度的平整标签区，标签区的弧度做了微平处理，区别于全弧面瓶身贴标容易起翘、标签褶皱的问题，这个区域的曲面半径放大到120mm，不干胶标签粘贴时可以完全贴合瓶身，不会出现边缘翘起、标签歪斜的情况，不管是自动贴标机的流水线作业，还是人工贴标都能保证贴标精度，标签展示面的有效宽度达到65mm，可以完整印刷品牌标识、成分说明、生产信息等内容，满足包装标识的合规要求。瓶口部分采用了一体式连接的翻盖结构，

　　区别于传统的分离式瓶盖容易丢失的问题，翻盖与瓶口的连接段做了薄壁柔性连接，连接位的壁厚控制在0.8mm，既可以保证翻盖反复开启弯折时不会出现断裂，正常使用下开合次数可以达到500次以上不出现裂纹，同时瓶盖内侧的密封塞做了锥形过盈配合，密封塞的锥度为1:10，与瓶口的内径配合过盈量为0.3mm，盖上之后可以实现完全密封，倒置瓶身不会出现液体渗漏，对于含气饮品来说，这个密封结构可以保证内部气压稳定，不会出现缓慢漏气导致饮品口感变差的问题。瓶盖的顶部做了内凹的抠手位，深度为2mm，用户开启时只需要单手上抬抠手位就可以打开瓶盖，不需要借助额外的工具，单手即可完成开启、饮用、闭合的全流程操作，非常适合户外移动、单手操作的使用场景。

　　瓶身的壁厚设计上，整体采用渐变壁厚处理，瓶身主体的壁厚为2.2mm，瓶口与瓶底的受力位置壁厚加厚到3mm，既可以控制整体的瓶身重量，空瓶重量控制在180g左右，降低包装的材料成本与运输重量，同时关键受力位置的加厚设计可以保证瓶身的抗冲击性能，常规1.2米高度自由跌落到水泥地面不会出现碎裂，满足运输、搬运过程中的强度要求。从生产工艺的角度来看，这个瓶体的结构完全适配常规的玻璃瓶吹制生产线，瓶身没有复杂的倒扣结构，不需要复杂的模具抽芯结构，开模成本低，量产时的成型良率可以达到96%以上，瓶身的外表面没有尖锐的棱角，所有过渡位置的圆角都控制在R2以上，既可以避免使用过程中划伤用户，同时吹制成型时玻璃料的流动更加顺畅，不会出现局部缺料、壁厚不均的问题。另外瓶身的绿色配色是在玻璃原料中添加色母料实现的本体着色，不是后期喷涂上色，长期使用不会出现掉色、涂层脱落的问题，同时半透明的绿色材质可以遮挡部分光线，对于需要避光保存的饮品来说，可以延缓内容物的氧化变质速度，延长产品的货架期。在实际的结构验证过程中，这个瓶体的内部容量设计为330ml，灌装时的预留膨胀空间为25ml，满足含气饮品灌装时的气压膨胀要求，不会因为温度升高导致内部压力过大出现爆瓶的问题，瓶口的标准口径设计也兼容常规的自动灌装头，不需要对现有灌装生产线做大规模改造就可以直接投产，适配绝大多数饮品生产企业的现有设备条件。
