壁挂式商用擦手巾分配器结构设计

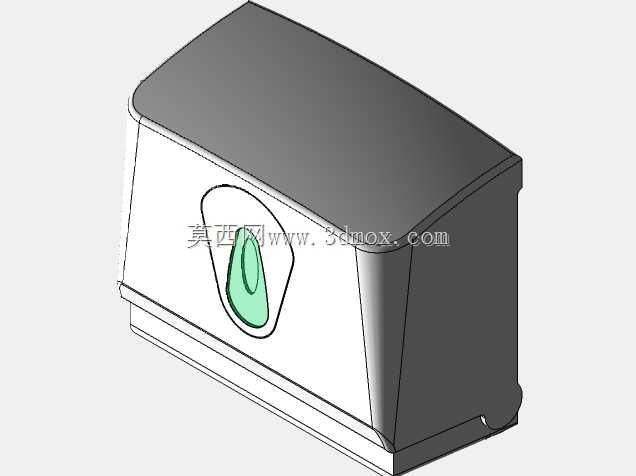

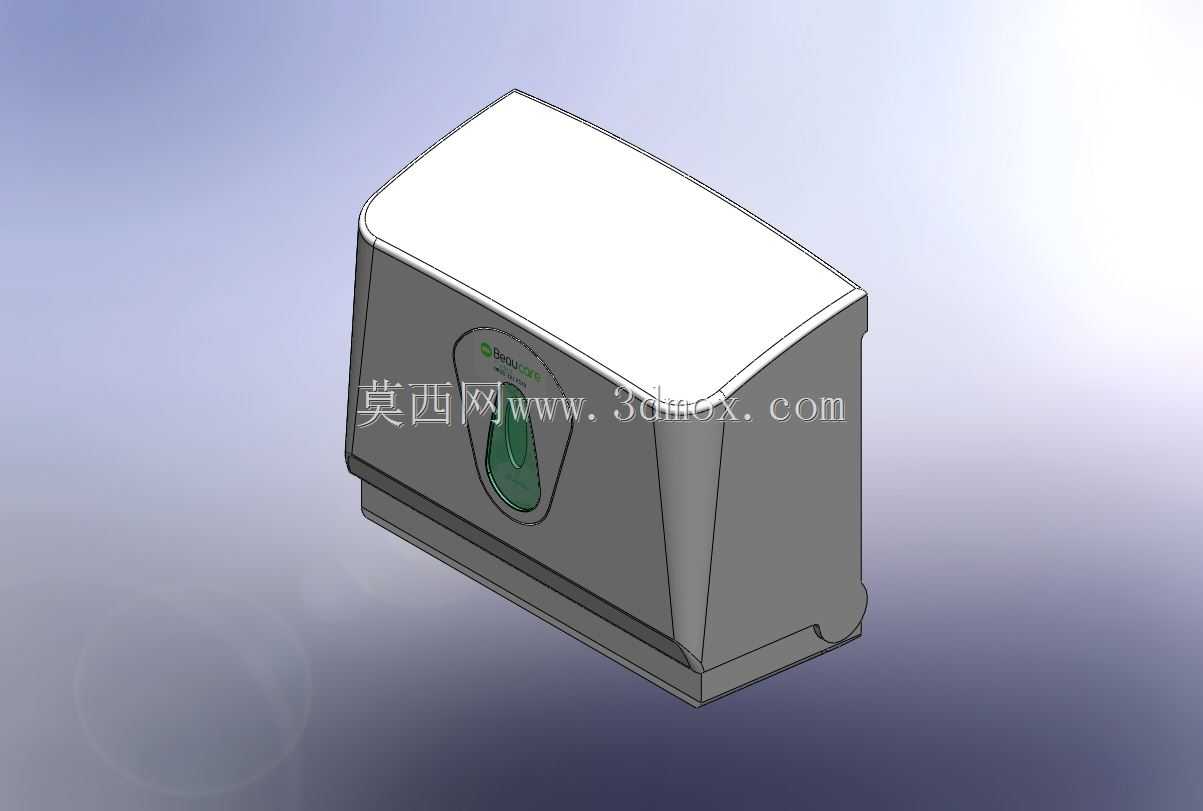

　　这款壁挂式擦手巾分配器，主要面向公共卫浴场景的耗材承载需求设计，常见于写字楼公共卫生间、餐饮门店后厨出入口、医院诊区洗手台旁、商场公共盥洗区这类高频使用的公共卫生空间，核心作用是收纳折叠式干手纸巾，避免纸巾裸露受潮、落灰，同时控制单次出纸量，减少耗材的无意义浪费。从结构设计逻辑来看，整体采用封闭式弧面壳体造型，上盖与下盒体通过后侧的隐藏式铰接结构连接，日常更换纸巾时只需向上翻开上盖即可完成整叠纸巾的装填，无需将整个设备从墙面拆下，运维操作的便捷性是设计阶段优先考量的点，毕竟公共区域的耗材更换频次高，过于复杂的拆装结构会大幅提升运维人员的工作负担。壳体正面设置了内凹式的观察视窗，视窗采用半透明的绿色工程塑料材质，运维人员无需打开盒盖，

　　站在设备前方就能直观判断内部剩余纸巾量，及时安排补纸，避免出现纸巾耗尽无人察觉的情况。出纸口设置在视窗下方的内凹区域，采用窄缝式限位结构，缝隙宽度刚好允许单张折叠擦手纸被抽出，抽纸时不会连带抽出多张纸巾，能有效控制耗材消耗速度，同时窄缝结构也能阻挡外部的溅水进入盒体内部，避免未使用的纸巾被打湿报废。安装边界方面，设备整体采用贴墙安装的方式，背部预留了两个对应标准膨胀螺丝间距的挂装孔，安装时只需在墙面打好固定孔、塞入膨胀管、拧好螺丝后将盒体对准挂孔卡入即可，不需要额外的安装支架，对墙面的平整度要求不高，瓷砖墙面、乳胶漆墙面、复合板材墙面都能完成固定。外形尺寸上，整体宽度控制在280mm以内，高度220mm左右，厚度130mm，

　　这个尺寸刚好适配市面主流的商用折叠擦手纸规格，整叠纸巾装填后内部还有10mm左右的余量，不会因为纸巾堆叠的尺寸公差出现装填卡滞的问题。壳体的边角全部做了R15以上的圆角过渡，没有尖锐的棱角，避免公共区域人员磕碰受伤，上盖的顶面做了3°左右的向后倾斜角度，溅落到顶面的水会顺着斜面流向墙面一侧，不会顺着顶面流到出纸口位置。材质选择上，壳体主体采用ABS工程塑料注塑成型，表面做细磨砂纹理处理，不容易残留指纹和水渍，日常清洁只需要用湿抹布擦拭即可，半透明视窗部分采用耐黄变的PP材质，长期处于卫生间潮湿、有清洁药剂残留的环境下也不会快速发黄变脆，铰接位置的转轴采用POM材质，耐磨性能优异，满足每天数十次开合的使用强度，

　　不会出现转轴磨损导致盒盖松动脱落的问题。设备底部预留了2mm宽的滴水缝隙，即便有少量水汽渗入盒体内部，也能顺着底部的缝隙排出，不会在盒底积留导致纸巾发霉。在出纸口的内侧还设置了两个对称的弹性挡片，挡片采用薄型硅胶材质，抽纸时挡片会产生轻微形变让纸巾通过，抽纸完成后挡片回弹封闭出纸缝隙，进一步提升盒体的密封性能，在灰尘较大的厂区公共卫生间、或者蚊虫较多的南方区域公共空间，这个结构能有效阻挡灰尘和蚊虫进入盒内污染纸巾。整体的结构拆分件只有上盖、下壳体、视窗、弹性挡片、转轴五个部分，没有多余的复杂零件，注塑生产时的模具结构简单，量产的良率高，后期维护如果单个零件损坏，只需要更换对应零件即可，不需要整体报废，能有效降低全生命周期的使用成本。
