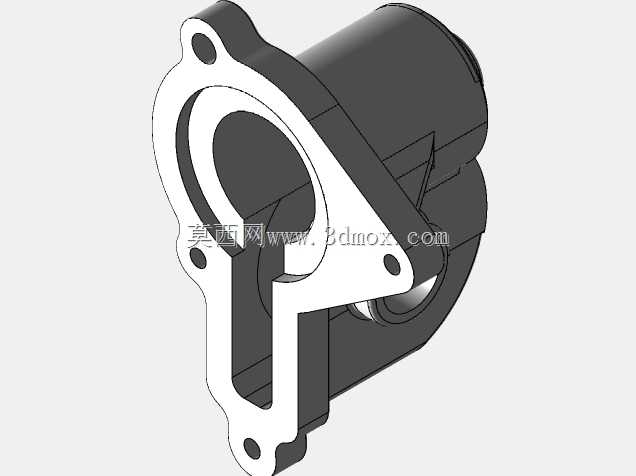

福特fairlane硬顶折叠顶蜗轮壳体结构

　　该结构属于老式乘用敞篷车折叠硬顶驱动系统的核心承载壳体，日常工况下承担蜗轮蜗杆传动副的定位支撑、硬顶折叠动作的载荷传递功能，在敞篷开启与闭合的全行程中，既要承受蜗轮输出端传递的硬顶翻转扭矩，还要适配车身侧围的安装空间，避免与周边钣金、内饰件产生运动干涉。从实际维修替换场景来看，原壳体采用镁锌合金压铸成型，长期使用后受交变载荷、环境腐蚀影响，安装耳位、轴承孔位易出现开裂问题，且镁锌合金焊接性能极差，焊后易产生应力集中再次断裂，因此重新设计的替换壳体采用铝合金加工成型，在保证安装尺寸完全匹配的前提下，提升了结构的抗疲劳强度。

　　设计阶段首先锁定的是安装边界约束：前端法兰面与车身侧围的安装孔位完全沿用原车数据，三个通孔的位置度公差控制在0.1mm以内，保证装配时无需对车身钣金进行二次加工；法兰端面的止口尺寸与原车密封件匹配，避免装配后出现雨水渗漏到车内的问题。壳体内部的型腔尺寸完全适配原有蜗轮蜗杆组件，轴承安装位的孔径公差、同轴度严格参照原设计参数，保证替换后传动副的啮合间隙符合原厂要求，不会出现硬顶动作卡顿、异响的问题。

　　从结构受力角度优化了原壳体的薄弱区域：原开裂位置集中在下方的支耳与主体连接的过渡区域，重新设计时加大了该位置的过渡圆角，将壁厚在原基础上增加1.5mm，同时在支耳内侧增设了加强筋，既不增加过多的整体重量，又能有效分散硬顶翻转时传递到支耳的集中应力。壳体侧面的走线槽位置完全保留原车结构，保证硬顶位置传感器的线束可以按照原有路径固定，避免线束被运动部件挤压破损。

　　实际加工验证阶段，采用6061铝合金作为毛坯材料，通过五轴加工中心一次装夹完成法兰面、轴承孔、安装支耳的加工，保证各形位公差满足装配要求；加工完成后对表面做硬质阳极氧化处理，提升壳体的抗腐蚀性能与表面硬度，适配车辆户外使用的复杂环境。装配测试时，将原车的蜗轮、蜗杆、轴承组件装入新壳体，手动转动输入轴确认传动顺畅无卡滞，再将总成安装到车身上，反复测试硬顶开启、闭合全行程的动作平顺性，确认各运动部件与周边件无干涉，扭矩输出稳定，完全满足原车的使用要求。

　　该结构的设计核心是在完全兼容原车安装尺寸、传动组件的前提下，解决原镁锌合金壳体易开裂的缺陷，不需要对车辆周边结构做任何改动，即可直接替换失效的原部件，大幅降低老式敞篷车的维修成本，同时提升部件的使用寿命。在建模过程中，所有安装孔位、配合面的尺寸均通过实车扫描测绘获得，保证了替换件的适配精度，避免了常规替换件常见的装配错位、密封失效等问题。
